| 介質溫度 : | 常溫 | 工作壓差 : | 0.6 |
| 材質 : | 鋁合金 | 品牌 : | GH/工恒 |
| 型號 : | FZT | 產品別名 : | 防火壓力帽 |
| 適用范圍 : | 石油 | 連接形式 : | 法蘭 |
| 類型(通道位置) : | 直通式 | 流動方向 : | 單向 |
| 驅動方式 : | 伺服 | 用途 : | 呼吸 |
| 適用介質 : | 空氣、氣體 | 壓力環境 : | 常壓 |

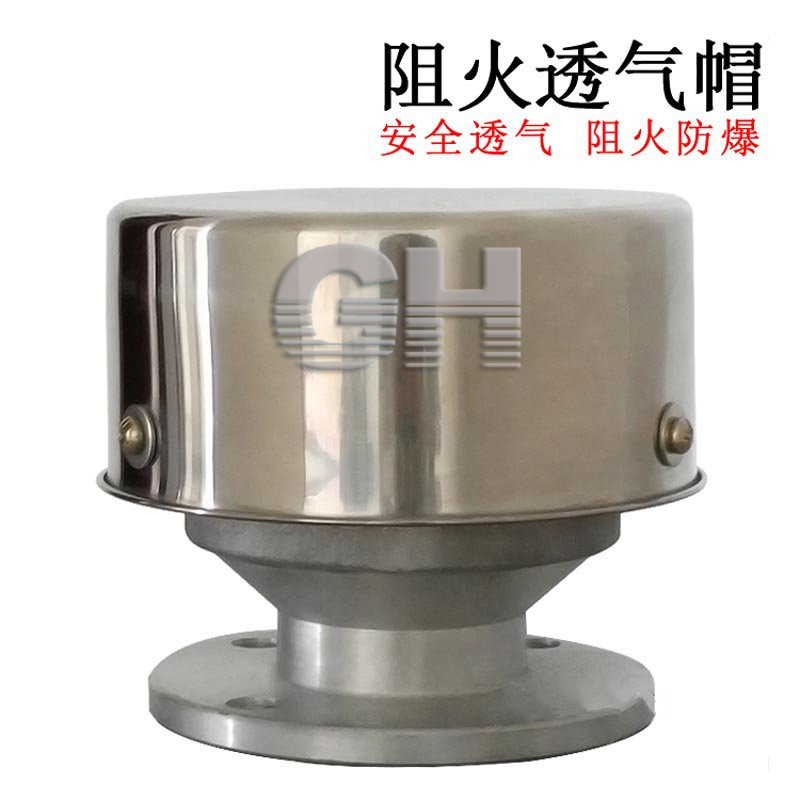

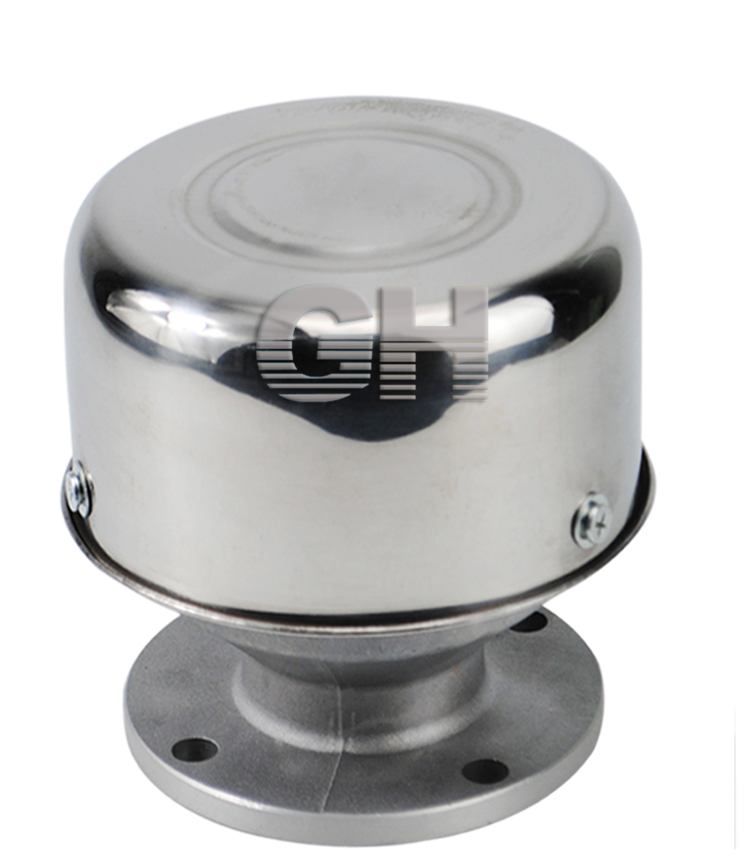

FZT-1型阻火通氣帽產品概述：
阻火通氣帽，又名阻火透氣帽，是加油站，大型油罐透氣不可必少的配套設備，是原設計的更新?lián)Q代產品。阻火通氣帽連接形式有法蘭連接和螺紋連接兩種。阻火通氣帽的頂帽采用耐火鋼板表面碰塑，殼體為鋁合金。阻火芯有不銹鋼波紋板和鋁波紋板兩種，符合國家標準的技術要求。當油罐料膨脹或進油時，即可通過阻火芯波紋板向外排氣。當油罐內向外放油時又向灌內吸氣，并阻止一切火源從此通過，確保設備正常運作。阻火通氣帽垂直安裝在油罐的頂部。
阻火通氣帽維修與保養：

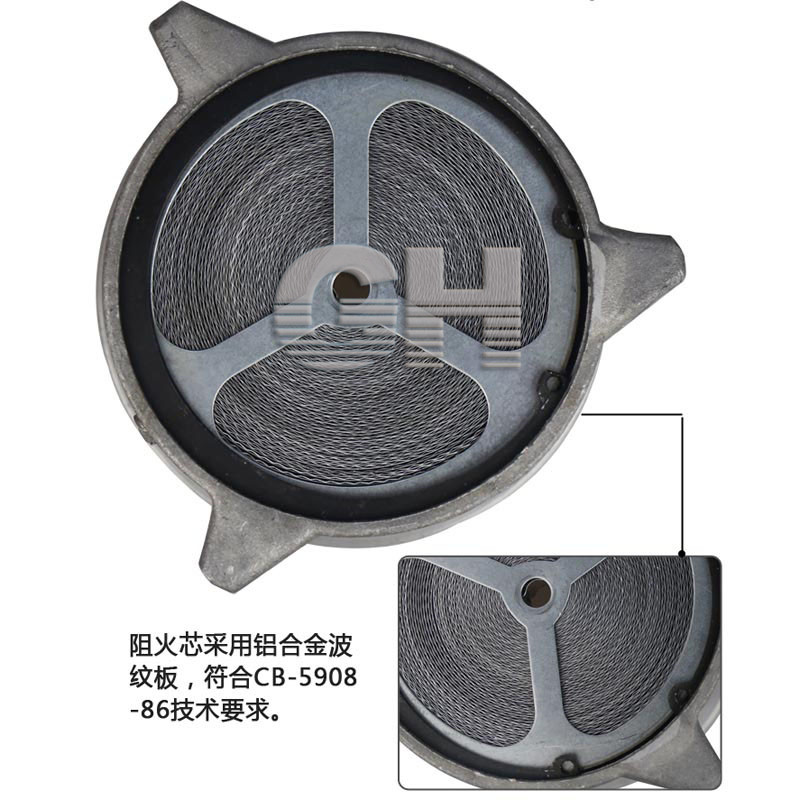

應經常對阻火通氣帽的阻火波紋板進行檢查，保證良好的阻火，透氣性能。檢修時將透氣帽商的蓋螺絲擰開，并松開固定阻火芯的螺釘，取出阻火芯，檢查阻火芯是否堵塞，變形或銹蝕。如出現此類情況，應及時清洗或更換阻火芯，每月檢查兩次。
結構圖：
阻火通氣帽技術規格：
型號 | FZT-1阻火通氣帽 |
公稱通徑 | 50∽250mm |
公稱壓力 | 0.6-1.6MPa |
介質溫度 | ≤200℃ |
適用介質 | 空氣、氣體 |
材質 | 碳鋼、不銹鋼、鋁合金 |
阻火通氣帽規格及外形尺寸：
規格DN | 安裝尺寸（毫米） | ||||||
L | H | D | K | n | L | ||
50 | 165 | 150 | 160 | 125 | 4 | 18 | |
80 | 210 | 190 | 195 | 160 | 6 | 18 | |
100 | 230 | 220 | 215 | 180 | 8 | 18 | |
150 | 320 | 260 | 280 | 240 | 8 | 22 | |
200 | 370 | 300 | 340 | 295 | 8 | 22 | |
250 | 435 | 340 | 395 | 350 | 12 | 22 | |
300 | 500 | 380 | 460 | 410 | 12 | 22 | |
