| 品牌 : | 上海高亞閥門科技 | 型號 : | PZ43H/X/Y |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | 50~1200mm | 適用介質 : | 水 |
| 密封形式 : | 軟密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 用途 : | 截止 | 壓力環境 : | 低壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 3C閥門類別 : | 工業 |
型號規格 PZ43H/X/Y
公稱通徑 501200mm
壓力范圍 1.01.6MPa
主要零件材料
| 體、蓋 Body、Bonnet | 閘板Disc | 閥桿Stem | 密封面 Sealing |
| 不銹鋼、碳鋼、灰鑄鐵 S.S、C.S、C.I | 碳鋼、不銹鋼 C.S、S.S | 不銹鋼 S.S | 橡膠、四氟、不銹鋼、硬質合金 Rubber 、PTFE、S.S、Carbide Alloy |
性能規范
| 公稱壓力（MPa） Nominal Pressure | 殼體試驗（MPa） Shell Test | 密封試驗（MPa） Seal Test | 工作溫度 Working Tempe ration | 適用介質 Suitable |
| 1.0 | 1.5 | 1.1 | 100-425 | 紙漿、污水、煤漿、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion |
| 1.6 | 2.4 | 1.8 | 100 |
外型尺寸和連接尺寸

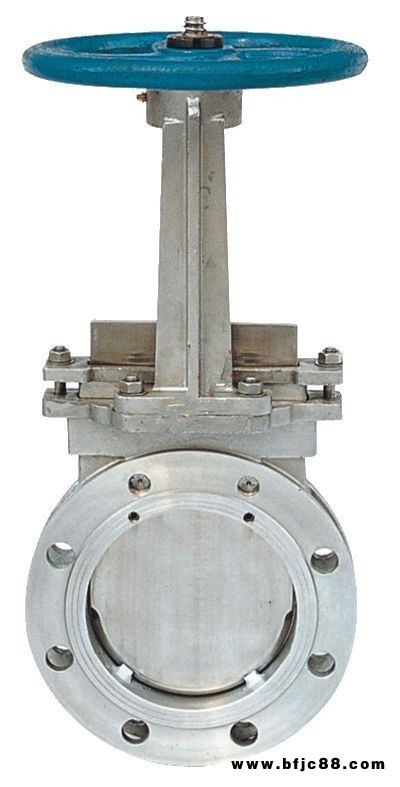

PZ43H/X/Y-10/16手動刀形閘閥 外形尺寸圖
| MPa | DN | L | D | D1 | D2 | H | N-M | Do | W(?K) |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4- M 16 | 180 | 8 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4- M 16 | 180 | 10 | |
| 80 | 46 | 195 | 160 | 135 | 315 | 4- M 16 | 220 | 12 | |
| 100 | 52 | 215 | 180 | 155 | 365 | 8- M 16 | 220 | 14 | |
| 125 | 56 | 246 | 210 | 185 | 400 | 8- M 16 | 230 | 22 | |
| 150 | 56 | 280 | 240 | 210 | 475 | 8- M 20 | 280 | 29 | |
| 200 | 60 | 335 | 295 | 265 | 540 | 8- M 20 | 360 | 38 | |
| 250 | 68 | 390 | 350 | 320 | 630 | 12- M 20 | 360 | 66 | |
| 300 | 78 | 440 | 400 | 368 | 780 | 12- M 20 | 400 | 100 | |
| 350 | 78 | 500 | 460 | 428 | 885 | 16- M 20 | 400 | 119 | |
| 400 | 102 | 565 | 515 | 482 | 990 | 16- M 22 | 400 | 195 | |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20- M 22 | 530 | 285 | |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20- M 22 | 530 | 389 | |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20- M 27 | 600 | 529 | |
| 700 | 165 | 895 | 840 | 800 | 1700 | 24- M 27 | 600 | 790 | |
| 800 | 190 | 1010 | 950 | 898 | 2000 | 24- M 30 | 680 | 850 | |
| 900 | 203 | 1110 | 1050 | 1005 | 2300 | 28- M 30 | 680 | 900 | |
