| 材質 : | 鑄鐵、鑄鋼、不銹鋼等 | 標準 : | 國標，美標，日標，德標 |
| 形態 : | 直通式 角式、直流式 | 型號 : | J44F46 |
| 流動方向 : | 雙向 | 3C閥門類別 : | 工業 |
| 類型(通道位置) : | 直通式 | 壓力環境 : | 1.0~2.5Mpa |
| 工作溫度 : | 常溫 | 連接形式 : | 法蘭、焊接、螺紋、對夾、卡套、快裝 |
| 公稱通徑 : | DN15-300mm | 適用介質 : | 水、蒸汽、 油品等 |
| 零部件及配件 : | 配件 | 外形 : | 大型 |
| 品牌 : | 上海高亞閥門 | 驅動方式 : | 電動 |
尊敬客戶您好，上海高亞閥門科技有限公司竭誠為您服務!

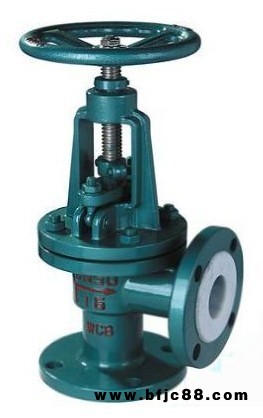

J44F46襯氟角式截止閥廠家，J44F46襯氟角式截止閥型號
J44F46襯氟角式截止閥參數，J44F46襯氟角式截止閥價格,規格按客戶要求可定制
?
型號：J44F46? 口徑：DN15-300mm? 壓力：1.02.5Mpa?? 材質：鑄鐵、鑄鋼、不銹鋼等、 J44F46襯氟角式截止閥概述：
J44F46-16襯氟角式截止閥適用在-50150的各種濃度的王水、流酸、 、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用.
J44F46襯氟角式截止閥執行標準 ：
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928 J44F46襯氟角式截止閥性能規范 | 襯里、閥座 | 適用溫度 | 適用介質 | | PTFE（F4） | 180 | 除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 | | PCTFE（F3） | 120 | | FEP（F46） | 150 | | PFA（可熔性F4） | 180 | | PVDF（F2） | 100 | | RPTFE（RF4） | 180 | | 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | | Z | C | P | R | PL | RL | | 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | | 2 | 球體/閥桿 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | | 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | | 4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | | 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | | 6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | | 7 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | | 8 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | | 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | | 10 | 手柄 | WCB | WCB | WCB | ? J44F46襯氟角式截止閥主要外形和連接尺寸 | 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | | DN(mm) | NPS(inch) | PN1.0MPa | | 15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | | 20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | | 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | | 32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | | 40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | | 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | | 65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | | 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | | 100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | | 125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | | 150 | 6 | 225 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | | 200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | | 250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | | 300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | | PN1.6MPa | | 15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | | 20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | | 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | | 32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | | 40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | | 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | | 65 | 21/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | | 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | | 100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | | 125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | | 150 | 6 | 225 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | | 200 | 8 | 275 | 335 | 295 | 265 | 3 | 30 | 8-φ23 | | PN2.5MPa | | 15 | 1/2 | 90 | 95 | 65 | 45 | 2 | 16 | 4-φ14 | | 20 | 3/4 | 95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | | 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | | 32 | 11/4 | 105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | | 40 | 11/2 | 115 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | | 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | | | | |
