| 加工定制 : | 是 | 品牌 : | 上海高亞閥門科技 |
| 型號 : | CV3000-HCP | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | 40~200mm |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 自力式 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 直通式 | 標準 : | 國標 |
| 密封形式 : | 軟密封型 |
型號規格 CV3000-HCP
公稱通徑 40200mm
壓力范圍 1.66.4MPa
?
結構特點和應用范圍：

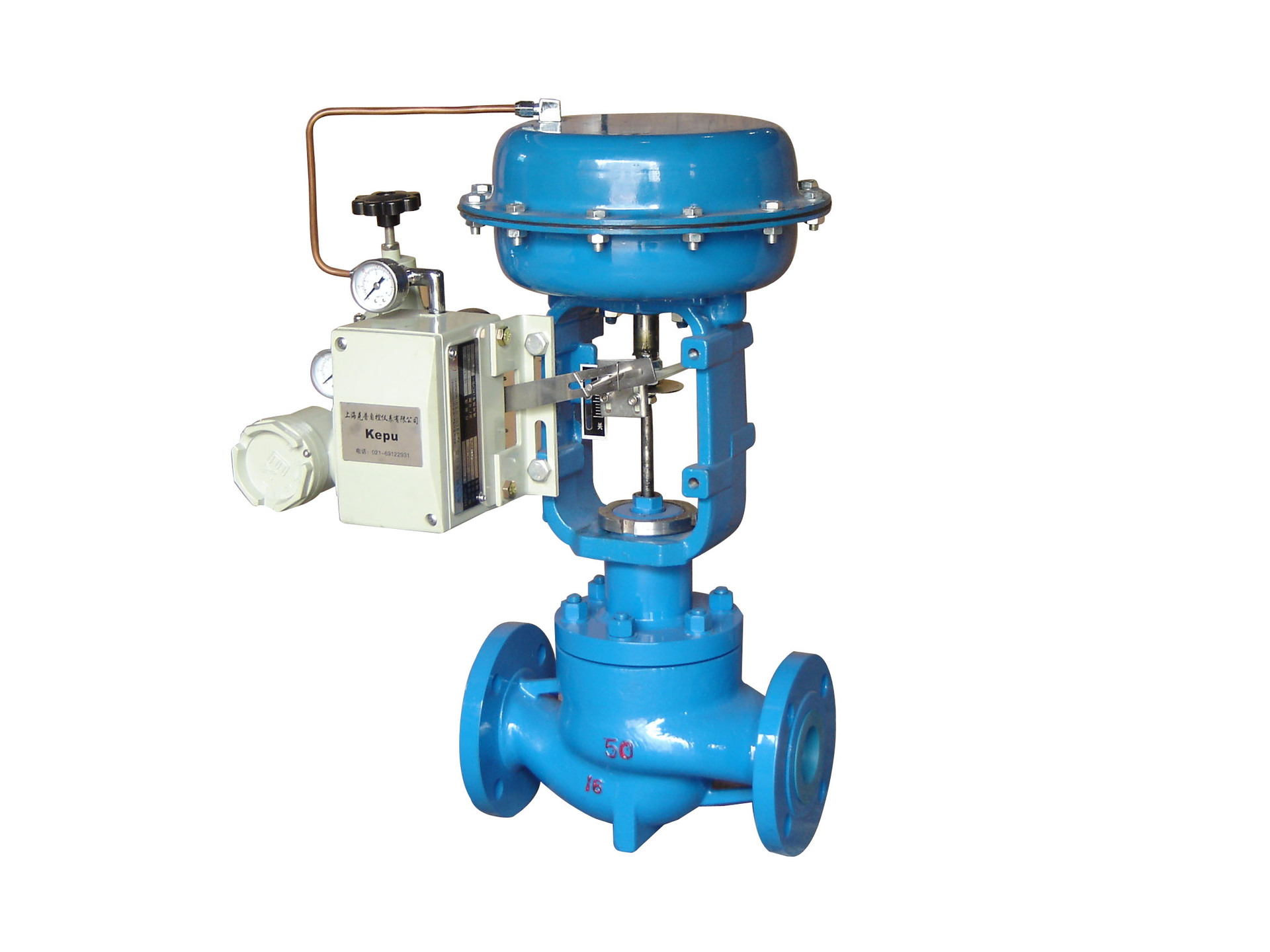

CV3000-HCP平衡籠式單座調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒 周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
?
技術參數和性能指標
閥體
閥體型式直通單座鑄造球形閥
公稱通徑40、50、65、80、100、150、200mm
公稱壓力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
連接型式
法蘭連接 FF、RF、RJ、LG
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接 嵌接焊SW（4050mm） 對接焊BW（65200mm）
閥體材料鑄鋼（ZG230-450） 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋
常溫型（P）-17+230?
伸長型（E）-45-17 +230+566
伸長型（E）-196-100壓蓋型式螺栓壓緊式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯 填料、 編織填料、石墨填料
注：工作溫度不準超過各種材料的允許范圍
閥內組件
閥芯型式帶活塞環的壓力平衡式閥芯
組件材料
不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼棧焊司太萊合金、鈦和耐腐蝕合金等
?
執行機構
機構型式ZHA(B)多彈簧薄膜執行機構
膜片材料丁睛橡膠夾尼龍布
彈簧范圍20100、80240kPa
供氣壓力140400kPa
氣源接口Rc 1/4
環境溫度-30+70
作用型式
氣關式或氣開式
?
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
?
性能
泄漏量?小于閥額定容量的0.01，符合ANSI B16.104-1976級
回差
帶定位器：小于全行程的1
帶定位器：小于全行程的±1不帶定位器：小于全行程的±5注：采用標準的V型聚四氟乙烯填料時
?
可調范圍50：1
