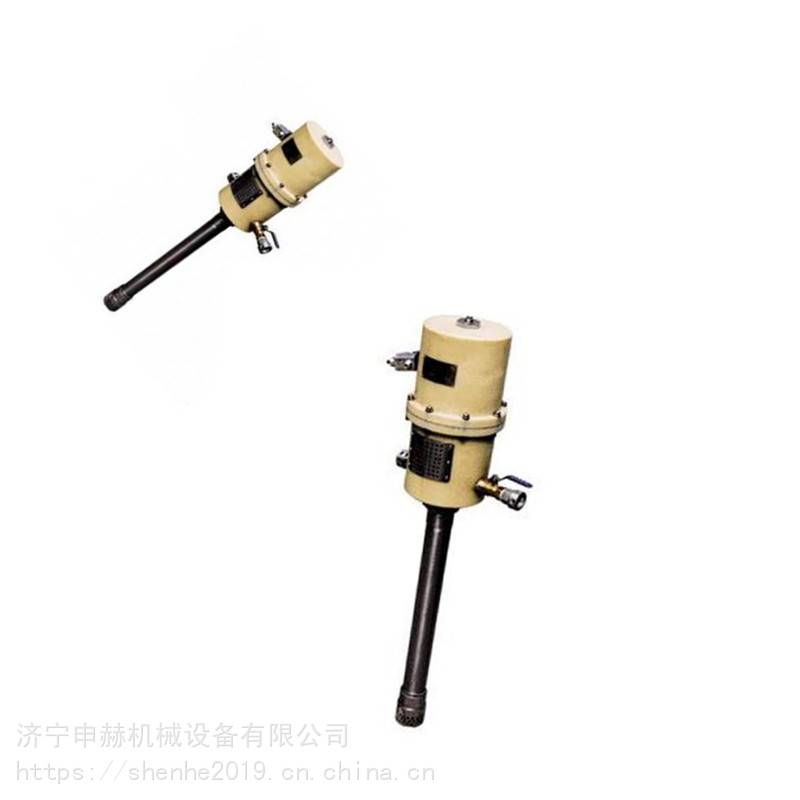

ZBQ-27/1.5煤礦用氣動注漿泵

氣動注漿泵ZBQ礦用氣動注漿泵ZBQ-27/1.5煤礦用氣動注漿泵

ZBQ27/1.5氣動注漿泵主要用于礦井、隧道、水利、地鐵、建筑、橋梁施工中，用于注漿堵水，填充空隙，破碎巖層的注漿固結，錨索注漿；還用于修復公路、鐵路路基翻漿等局部缺陷，以及軟地基處理；在抗洪搶險中排除地下隱患。

該注漿泵體積小，重量輕，使用可靠，在易然、易曝、溫度、濕度變化較大的場所，均可以安全使用。該注漿泵適用于水泥注漿。

為擴大注漿泵使用范圍，根據客戶需要，有基本型及增壓型兩個系列，客戶可根據需要進行選用。

一、操作規程

1.保證氣源無過多的水分和污物，保證氣源有潤滑系統。

2.氣源管應先接通風管，吹凈雜物，然后與注漿泵連接可靠。

3.先慢慢打開攪拌馬達進氣球閥，漸漸增大到適宜的攪拌速度，使?jié){料混合均勻，無團塊，不過稠。注意及時清理桶角和邊上凝固材料，以免掉入攪拌好的漿料中。

4.漿液攪拌好后，將注漿泵的進漿口浸到清水中，慢慢打開進氣球閥，保證注漿泵管道通暢，密封處無泄露。

5.將注漿泵的進漿口浸入漿液中，慢慢打開進氣球閥，漸漸增大到適宜的注漿速度。

6.注漿泵在停止工作后應馬上浸到清水中沖洗，慢慢打開進氣球閥，直到排漿管中排出的水清澈不含漿液為止。

7.在切斷氣源和排漿管后，定期卸開注漿缸筒上的U型卡，抽出注漿缸，徹底清除活塞體上注漿殘留的材料，清水反復清洗。

8.清洗后將注漿缸金屬表面涂上潤滑脂，并重新與泵體聯接緊固。

9.不要使注漿泵空載或輕載高速運行，以免損壞各活動部件。

10.氣源壓力不得超過0.8MPa。

11.在施工現場注漿泵應使進漿口朝下豎起放置，避免進氣管接頭和排氣罩內進入雜物。

二、注漿泵的維修說明

1.拆除注漿缸上的U型卡，抽出注漿缸，必要時擰下進漿帽。

2.將小活塞兩端的螺母擰松，拆下小活塞桿。

3.拆除泵體和氣缸間的螺栓，將泵體與氣缸分離。

4.擰下氣缸頂部的蓋形螺母。

5.將活塞推到氣缸蕞深處，從活塞上擰下傳動桿，再擰下露出的控制桿。

6.再將活塞桿擰入活塞中幾扣，將活塞部分從氣缸中拉出。

7.檢查活塞上的進氣閥和排氣閥，保證堅固整潔，密封可靠。兩進氣閥密封面與活塞平面的間隙一致，在3-4㎜之間，進氣閥桿無松動。

8.檢查各部件的磨損和損壞情況，需要時更換。

9.徹底清除各部件的積垢，在相對運動的表面涂以潤滑脂，再進行組裝。

三、注漿泵密封件更換

1.當排漿口上方的觀察孔出現冒漿現象后，應立即更換密封帽。

2.小活塞密封套邊緣不能與注漿缸壁貼緊時，應立即更換小活塞密封套。

3.當發現排氣罩中出現噴漿現象后，應立即同時更換密封帽和壓緊螺帽下的密封圈。
