ZYJ-800/200架柱式液壓回轉鉆機

適用范圍

??ZYJ-800/200架柱式液壓回轉鉆機適用于煤礦井下巖石硬度f≤12的巷道中大直徑瓦斯抽放鉆孔、探水孔、巷道超前貫通孔、巖巷探煤孔和地址勘探孔。鉆孔深度可達300米，時效可達20米/小時。也可以在錨網支護或工程隧道中鉆頂板孔、底板孔和側幫孔。??

技術特點

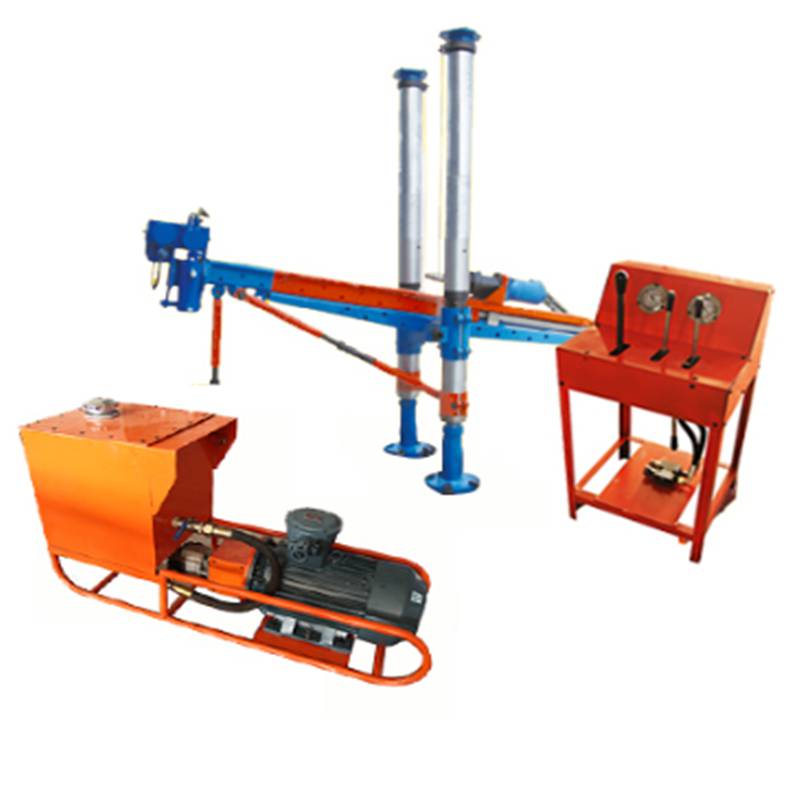

???該產品由主機和配套液壓泵組成。主機由立柱、付支柱、外跨式滑軌、推進器、切割組件及操作臺幾部分組成。整機具有結構合理、技術先進、高度調節范圍大、解體性好、搬運方便、操作安全可靠等特點。是目前我國煤礦井下及地質工程中鉆探作業的一種新型便攜式設備。

主要性能參數

ZYJ-800/200架柱式液壓回轉鉆機

項目?????單位????參數值????????備注

工作壓力MPa???18/9??馬達/（架柱、推進器）

額定轉矩N.m 800

額定轉速??r/min 200

額定流量L/min 90/12馬達/（架柱、推進器）

主機頂緊力kN 98

推進力一級kN 30

二級kN 20

返回速度mm/min 6000

空載推進速度mm/min 3000

推進行程mm 1090

鉆機高度mm 3800/4600

鉆機 小高度mm 2200/3000

導軌長度mm 1900

鉆孔速度mm/min＞200

沖洗水壓力MPa 0.6-1.2

鉆孔直徑mm 48-Φ152

噪聲聲功率級dB(A)≤108

聲壓級dB(A)≤92

機重kg 205

泵站額定壓力MPa 19/10馬達/（架柱、推進器）

額定流量L/min 94/14馬達/（架柱、推進器）

電機型號- YBK2-180L-4

電機額定功率kW 22

電機額定電流A 43.1/24.9/14.4

電機額定電壓V 380/660或660/1140

電機額定容積L 156

外形尺寸（長*寬*高）mm 2000*520*850

機重kg 430

操作臺外形尺寸mm 615*350*600

機重kg 54
