| 產品特性 : | 液動推桿 | 品牌 : | 上海定格泵閥 |
| 型號 : | PZ773F-10P | 連接形式 : | 法蘭 |
| 主體材料 : | 不銹鋼 | 公稱通徑 : | 50-700 |
| 3C閥門類別 : | 工業 | 訂貨號 : | 2020.4.24 |
| 貨號 : | 4.24-3 | 適用介質 : | 污水。紙漿。物料 |
| 密封形式 : | 軟密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 液動、手動，電動，氣動 | 零部件及配件 : | 執行器 |
| 用途 : | 截止 | 壓力環境 : | 低壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | DN500 |

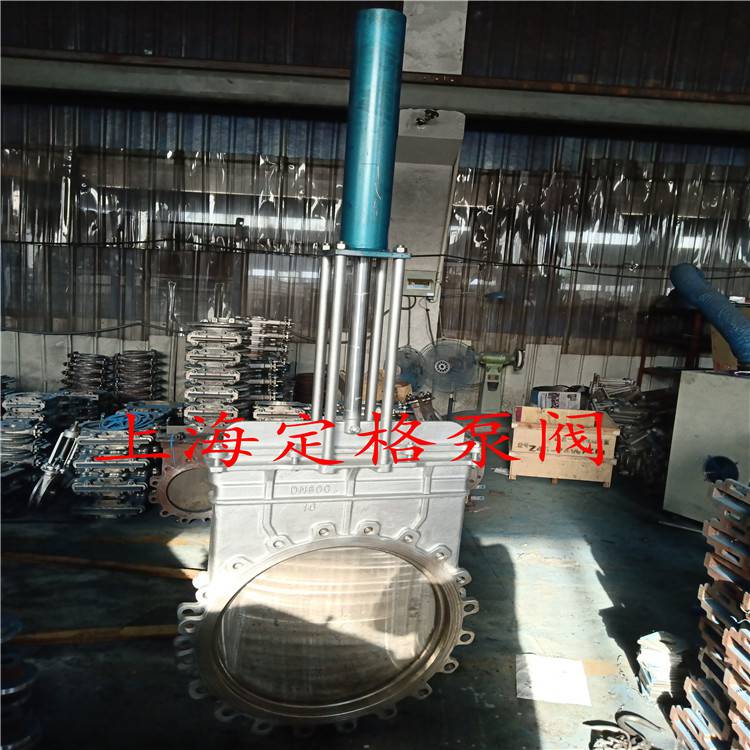

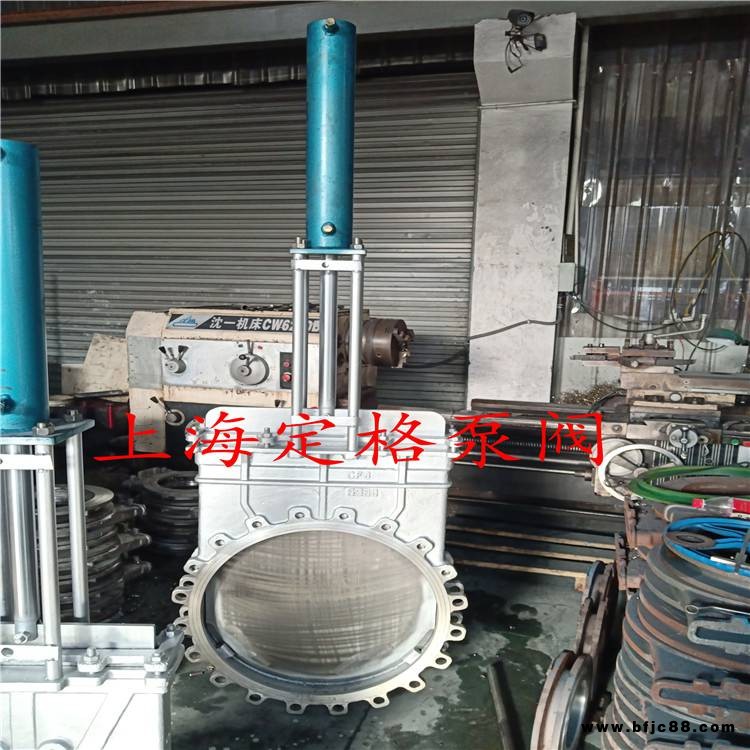

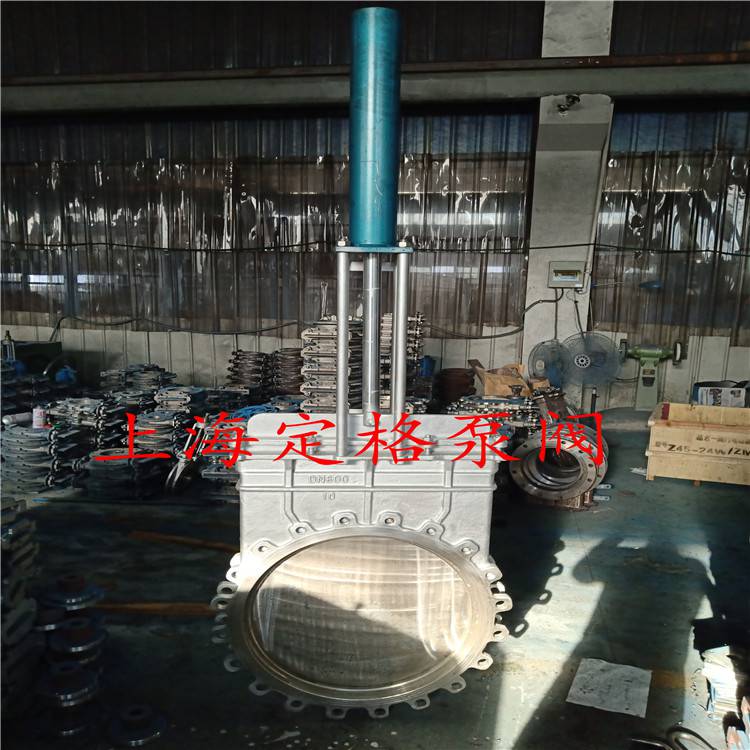

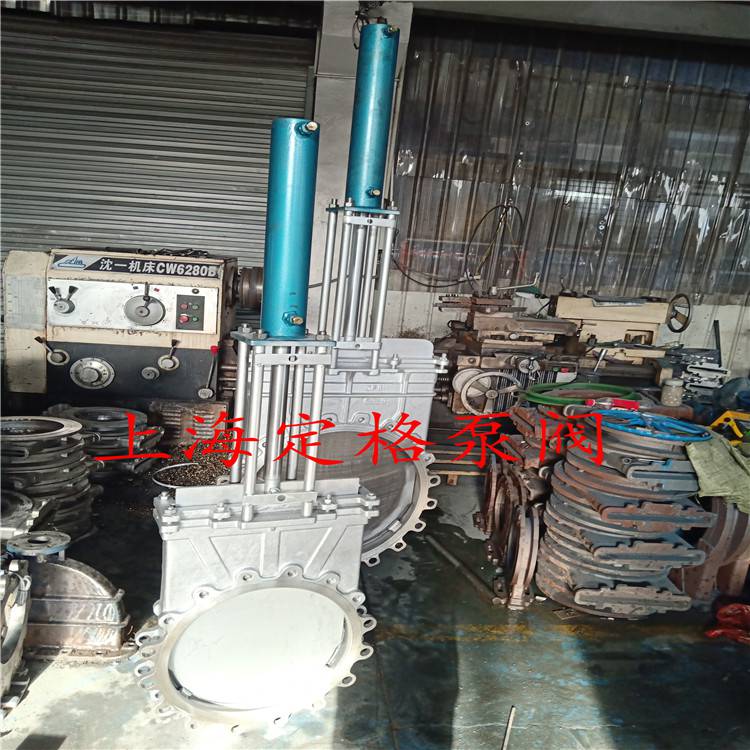

PZ773液動刀型閘閥,不銹鋼液動刀閘閥詳細資料：
液動刀閘閥產品說明及工作原理： 液動刀閘閥又名液動刀型閘閥，液動刀形閘閥，由是由液壓缸活塞桿連接閥門閘板，其操作原理手動驅動液壓泵手柄把液壓油通過手動換向閥壓入液壓缸的上下腔來帶動活塞桿做上下動作，從而帶動閘板的啟閉來達到閥門開關作用。
該產品是一種整體式刀閘閥結構,其結構包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當刀閘閥開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止刀閘閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單，法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活。
PZ773液動刀型閘閥,不銹鋼液動刀閘閥應用范圍：
采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。
標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
性能參數：
| 公稱壓力 | PN |
| 殼體試驗 | 1.5 Mpa |
| 密封試驗 | 1.1 Mpa |
| 工作溫度 | 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
| 適用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |
不銹鋼液動刀閘閥零件材質：
| 閥體、上蓋 | 碳鋼、不銹鋼 |
| 閥板 | 不銹鋼 |
| 閥桿 | 不銹鋼 |
| 密封圈 | 橡膠、四氟、不銹鋼、硬質合金 |
