| 品牌 : | 定格 | 型號 : | Q641TC-16C |
| 材質 : | 陶瓷 | 連接形式 : | 法蘭 |
| 訂貨號 : | 20190311.5 | 加工定制 : | 是 |
| 貨號 : | 20190311.5 | 公稱通徑 : | 10-500 |
| 密封形式 : | 硬密封型 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | GB |
| 流動方向 : | 雙向 | 形態 : | 球式 |
| 零部件及配件 : | 執行器 | 類型(通道位置) : | 直通式 |
| 適用介質 : | 煤泥，渣漿混合物 | 用途 : | 截止 |
| 規格 : | 80 | 是否跨境貨源 : | 否 |

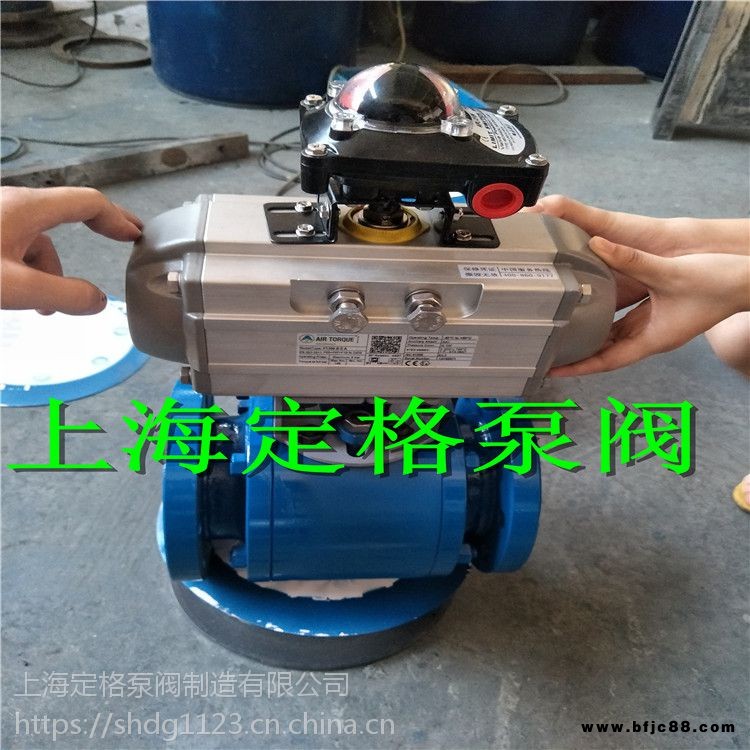

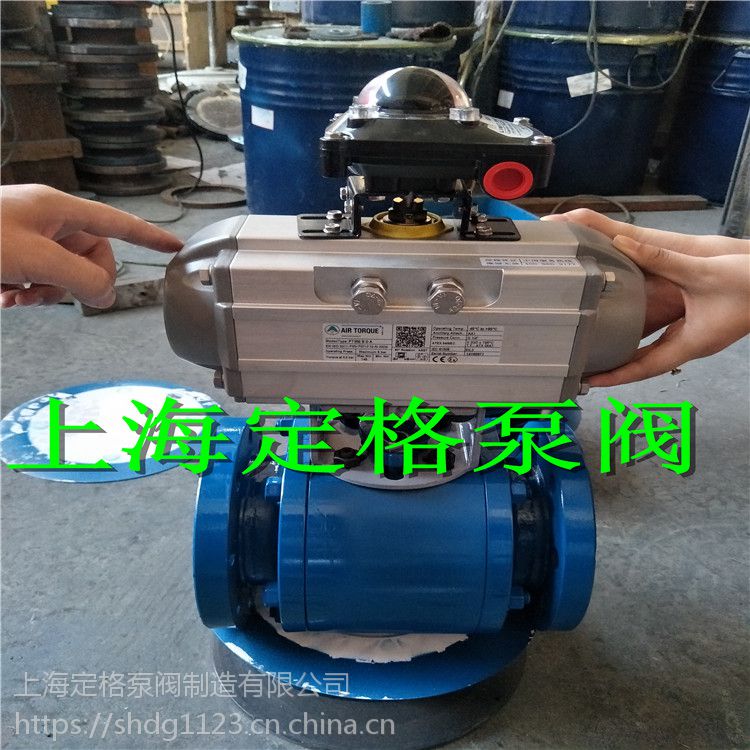

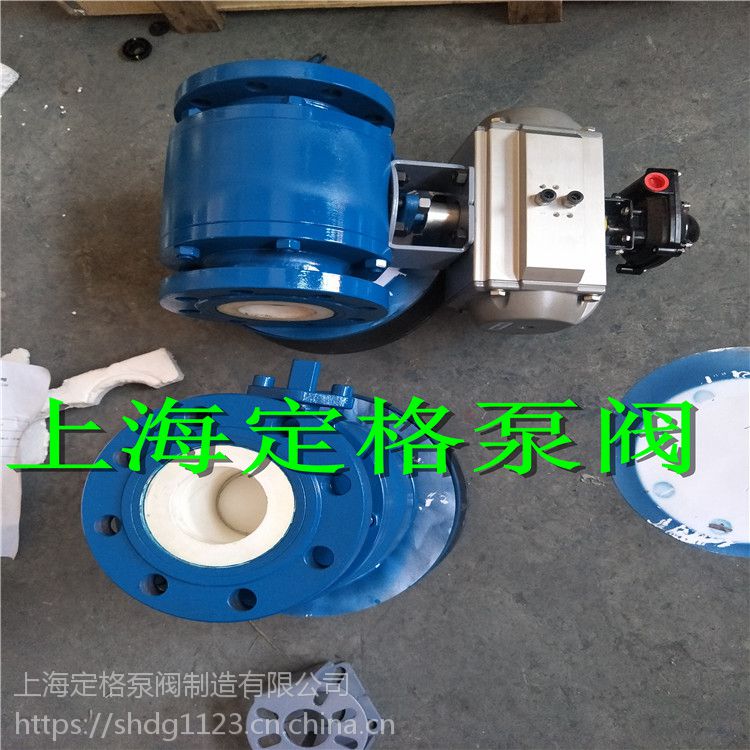

氣動陶瓷球閥
一、氣動陶瓷球閥概述：
氣動陶瓷球閥具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。
其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。
二、氣動陶瓷球閥主要技術參數：
口徑：DN25-300mm
壓力：1.6MPa、150LB、10K
尺寸標準：國標、美標、目標
密封形式：軟密封或硬密封
閥體材質：碳鋼(WCB)、不銹鋼(CF8、CF8M)
三、氣動陶瓷球閥主要連接尺寸：
通徑DN | L | D | K | D1 | n-Φd | b | f | H | W | |
mm | in | |||||||||
15 | 1/2″ | 130 | 95 | 65 | 46 | 4-Φ14 | 14 | 2 | 190 | 196 |
20 | 3/4″ | 140 | 105 | 75 | 56 | 4-Φ14 | 16 | 2 | 195 | 196 |
25 | 1″ | 150 | 115 | 85 | 64 | 4-Φ14 | 16 | 2 | 210 | 196 |
32 | 1 1/4″ | 165 | 135 | 100 | 76 | 4-Φ18 | 18 | 3 | 220 | 196 |
40 | 1 1/2″ | 180 | 145 | 110 | 84 | 4-Φ18 | 18 | 3 | 230 | 196 |
50 | 2″ | 200 | 160 | 125 | 99 | 4-Φ18 | 20 | 3 | 265 | 196 |
65 | 2 1/2″ | 220 | 180 | 145 | 118 | 4-Φ18 | 22 | 3 | 300 | 255 |
80 | 3″ | 250 | 195 | 160 | 132 | 8-Φ18 | 24 | 3 | 325 | 255 |
100 | 4″ | 280 | 235 | 190 | 156 | 8-Φ22 | 24 | 3 | 350 | 255 |
125 | 5″ | 320 | 270 | 220 | 184 | 8-Φ26 | 26 | 3 | 375 | 255 |
150 | 6″ | 360 | 300 | 250 | 211 | 8-Φ26 | 28 | 3 | 420 | 255 |
200 | 8″ | 400 | 360 | 310 | 274 | 12-Φ26 | 30 | 3 | 460 | 255 |
