| 品牌 : | 定格 | 型號 : | D341J-25C |
| 結構形式 : | 斜板式 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 20190309.1 | 加工定制 : | 是 |
| 貨號 : | 20190309.1 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 雙向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 手輪 |
| 用途 : | 截止 | 類型(通道位置) : | 直通式 |
| 口徑 : | 200 | 公稱通徑 : | 50-700 |
| 安裝尺寸 : | 200 | 規格 : | 200 |
| 是否跨境貨源 : | 否 |

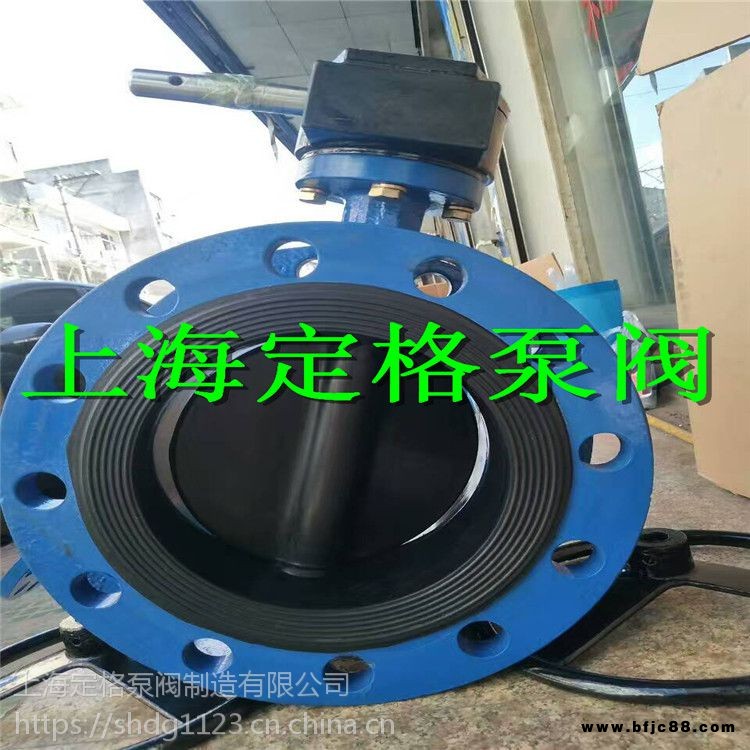

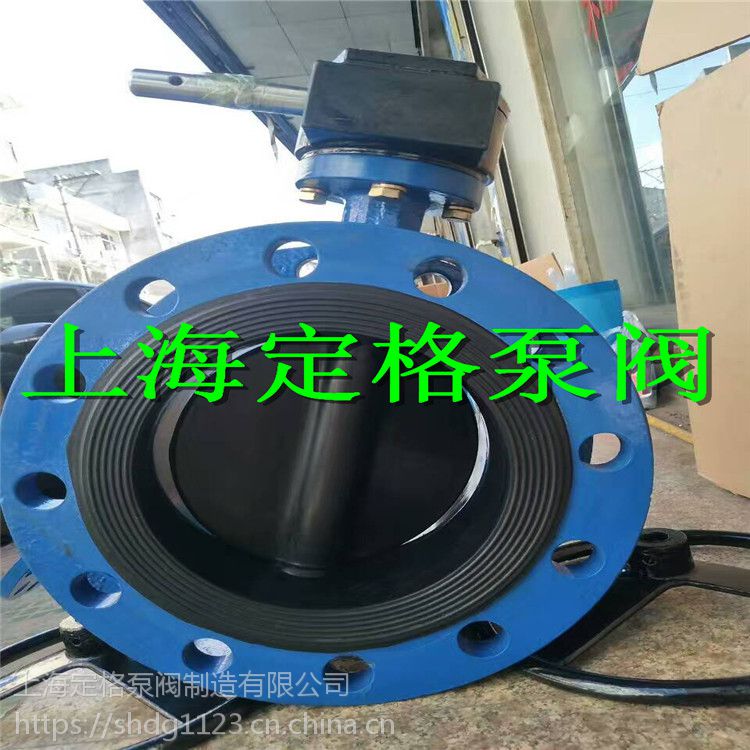

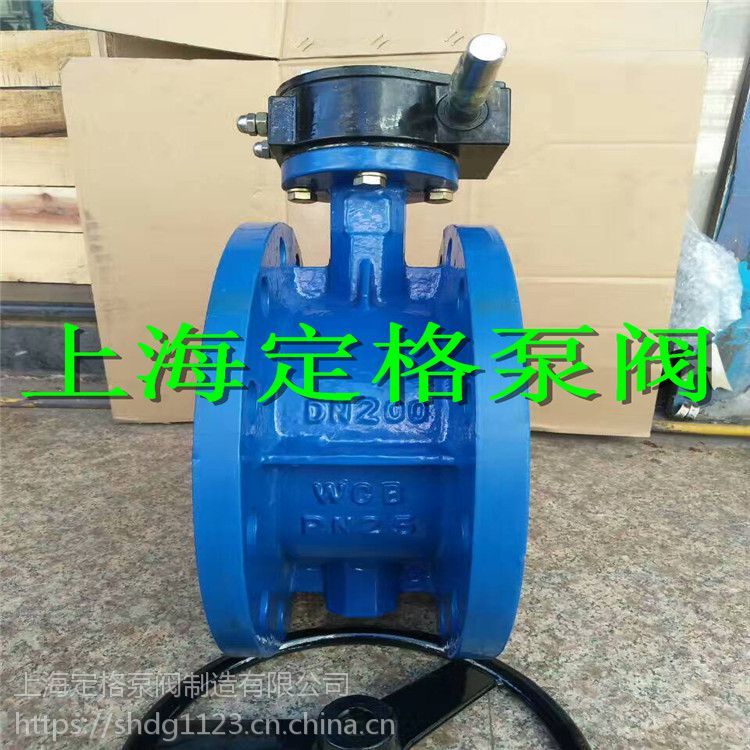

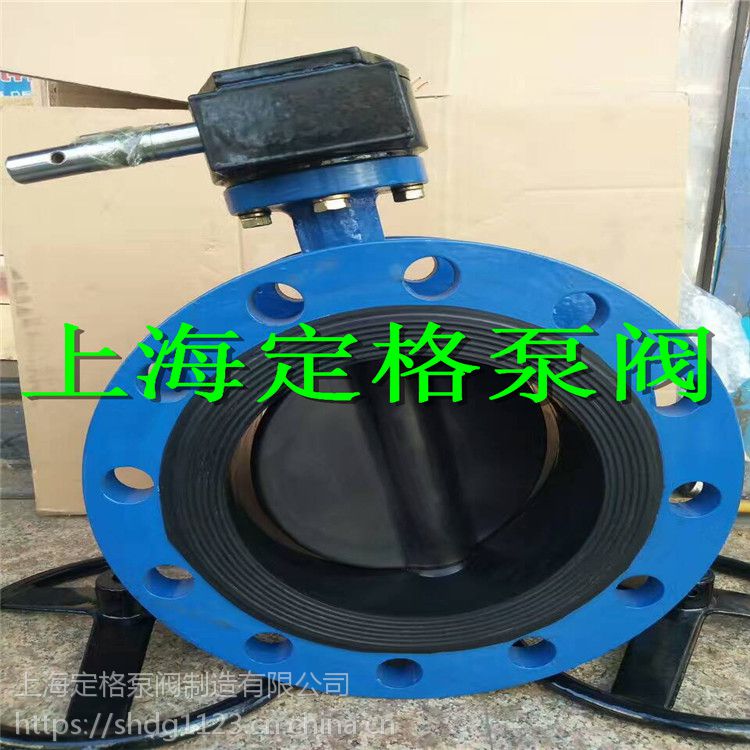

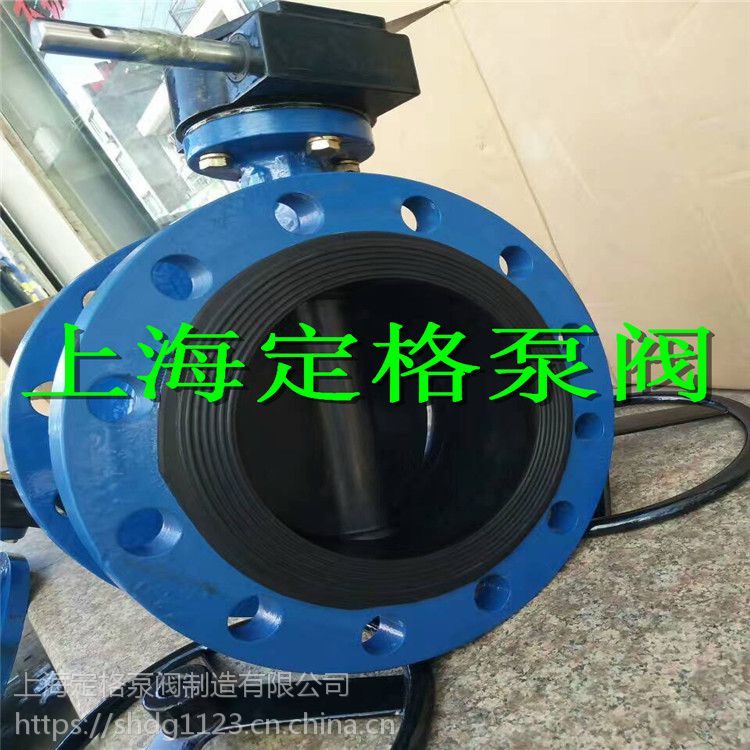

【D341J-25C襯膠橡膠密封法蘭渦輪蝶閥簡介】
?
???? 法蘭中線系類渦輪蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑蝶閥是主導的閥門形式。近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食、樓宇暖通、中央空調等系統供排水中，作為調節和截止使用。
?
【產品特點】
1、本閥密封性能良好可靠。
?
2、密封材料為丁腈耐油橡膠配對，使用壽命長。
?
3、橡膠密封圈位于閥體上，也可以位于蝶板上襯膠，可適用不同特點的介質，供用戶選擇。
?
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
?
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
?
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
?
7、本閥結構獨特，操作靈活，省力，方便。
?
【產品優點】
?
具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
【設計標準】
?
設計標準：GB/T2238-1989
?
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
?
結構長度:GB/T12221-1989
?
壓力試驗:GB/T13927-1992;JB/T9092-1999
?
【技術參數】
?
公稱通徑 | DN（mm） | 50～2000 | |||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | |
密封試驗 | 0.66 | 1.1 | 1.76 | ||
氣密封試驗 | 0.6 | 0.6 | 0.6 | ||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | ||||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | ||||
零件名稱 | 材料 | ||||
閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | ||||
蝶板 | 鑄鋼、不銹鋼及特殊材料+襯膠 | ||||
密封圈 | 各種橡膠、聚四氟 | ||||
閥桿 | 2Cr13、不銹鋼 | ||||
填料 | O型圈、柔性石墨O | ||||
?
【密封材料適應溫度】
?
材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐 低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
?
?
