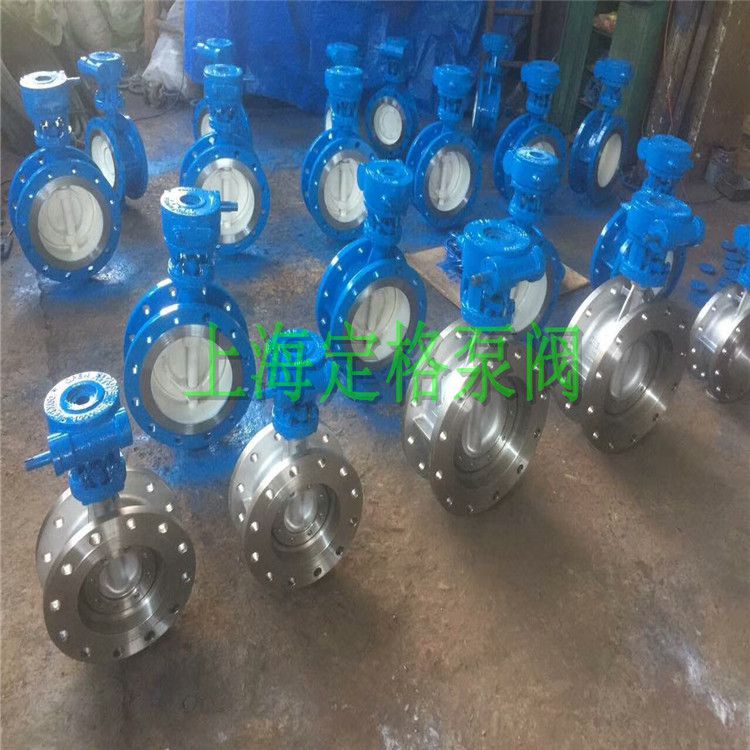

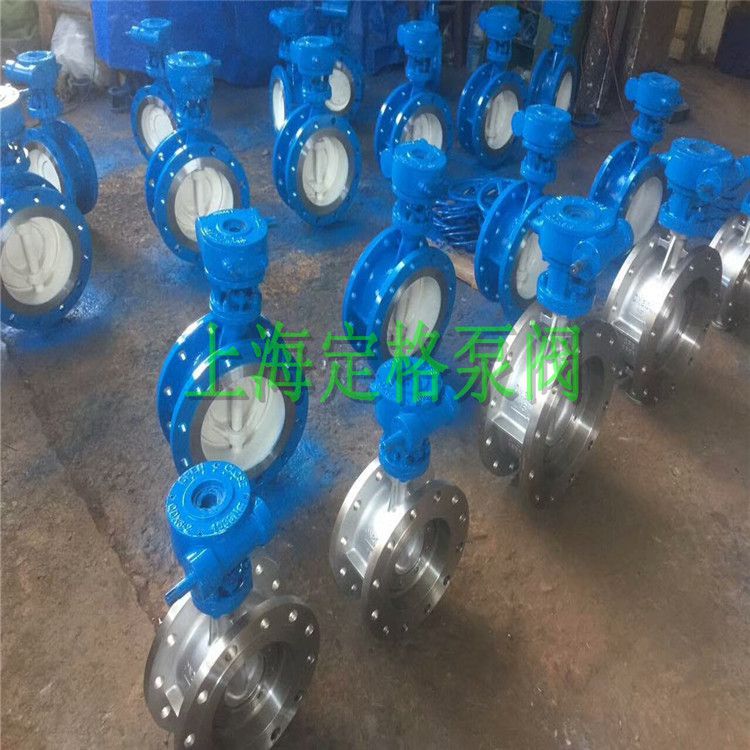

?D343W型 PN10~PN40 渦輪法蘭蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，配置渦輪驅動控制，適用于各種工況場合，流量截?cái)嗪驼{(diào)節使用。被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

?

產品特點:

1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝

6、渦輪驅動裝置配選用開關型或調節型滿足不同工況使用要求。?

執行標準:

設計規范：GB/T 12238

結構長度：GB/T 12221

法蘭連接：GB/T 9113

試驗與檢驗：GB/T 13927

產品標識：GB/T 12220

?

性能參數:

?

D3/6/943H-10/16/25/系列蝶閥主要外形連接尺寸????????(單位:mm)
