對于孔的設計

為了油封運轉之后的合適性,也應該必須考慮到孔所使用的材質、粗糙度、導角以及公差這幾個方面。

關于孔的材質

1.裝配孔為鋼鐵和鑄鐵的材質的時候，可提供給油封外徑為橡膠和金屬的油封一個好的密封表面

2.對于鋁合金材質的裝配孔，北侖區高壓油封高品質選擇，北侖區高壓油封高品質選擇，北侖區高壓油封高品質選擇,使用有橡膠外徑的油封會有比較好的密封能力。

關于孔的粗糙度

1.使用鐵殼外徑油封的孔徑表面的粗糙度是10 u inch Ra或者2.5μm Ra

2.使用橡膠外徑油封的孔徑表面粗糙度則應為150 μ inch或者3.75μm Ra"

旋轉格萊圈是由聚四氟乙烯及添加物材料的密封圈組成，并且通過O型圈作為彈性施力元件來起作用。

作用原理：根據密封件的外形截面，接觸表面有一個或二個連續的機加工的溝槽，用來裝O型圈的背面帶有內凹形狀，這樣加大了接觸表面，從而防止密封件隨著旋轉表面一起轉動。

優點：

- 提高密封表面的負載壓力，改善密封效果

- 擠壓阻力小

- 耐高溫

- 起動無爬行，無粘結

- 低耐磨，抗撕裂

- 安裝長度短，易于安裝

材料：密封圈：T14聚四氟乙烯加碳纖維，T16聚四氟乙烯加青銅粉等等。彈性體：丁腈橡膠TRN( NBR，邵氏A70)；高溫氟橡膠TRV( FKM，邵氏A70)

旋轉格萊圈的介質：液壓油，難燃液壓油，環保液壓油，水，氣等。

應用示例：如操縱器、旋轉馬達、液壓馬達。

安裝建議：為了避免在安裝時的損壞，在缸孔和桿上要有導入倒角和倒圓的邊緣線，如果設計上無法滿足上述要求，建議采用單獨的安裝工具。倒角的 短長度取決于密封件的外形尺寸，如果在安裝期間，零件之間的同心不能保證，導入倒角必須相應加大。

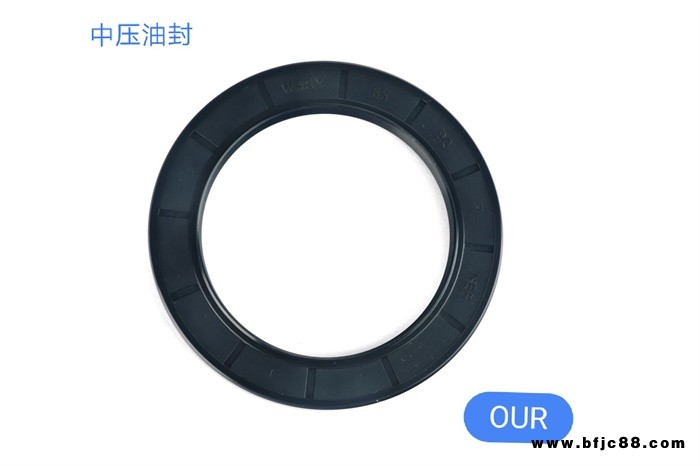

骨架油封結構有三部分組成:油封體、加強骨架和自緊螺旋彈簧。密封體按照不同部位又分為底部、腰骨架油封構造圖部、刃口和密封唇等。通常，在自由狀態下的骨架油封，其內徑比軸徑小，即具有一定的“過盈量”。因此， 當油封裝入油封座和軸上之后，油封刃口的壓，力和自緊螺旋彈簧的收縮力對軸產生一定的徑向緊力，經過一段時間運行后，該壓力會迅速減小乃至消失，因而，加上彈簧可以隨時補償油封自緊力。

產品特點及性能要求:

1、耐磨性佳，抗撕裂性強，彎曲強度好;

2、抗張強度及斷裂延伸率大;

3、耐高溫適度(-30度*+260度) ;

4、硬度可調范圍大(邵氏80A-95A) ;

5、壓縮長久變形率低;

6、耐油耐腐蝕，耐溶劑性能好，耐機械強度高，使用壽命長等特點;7、耐臭氧耐老化性特佳;

8、無危險性，符合環保要求。
