金屬骨架的設計

金屬骨架的主要功用是加強油封的結構剛性。其厚度和配置方法視油封的工作條件和裝配條件而定。

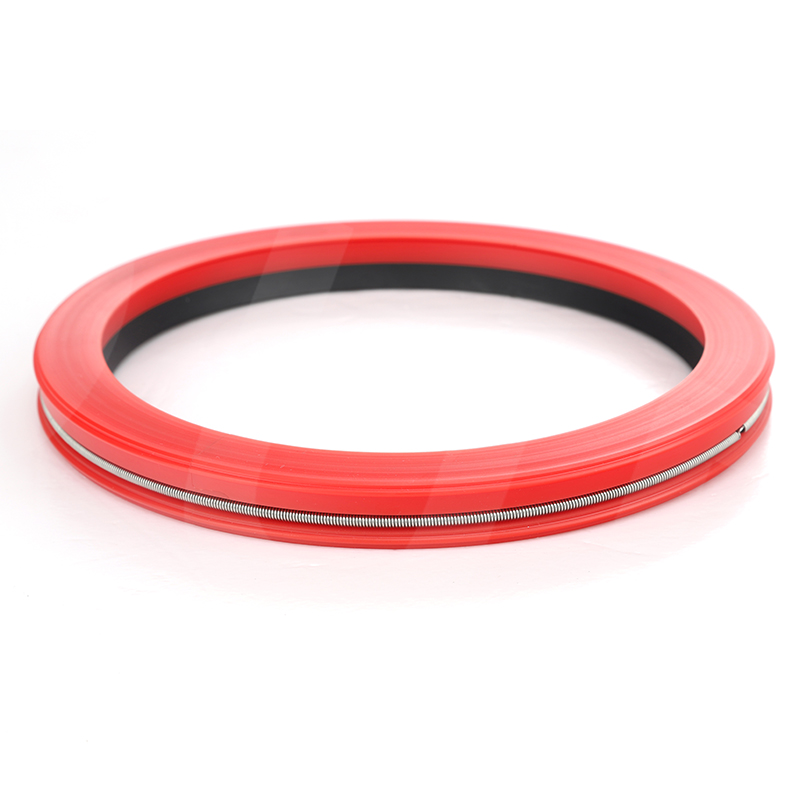

彈簧圈

油封中所用的彈簧有兩種類型，寧波高壓油封供應商，即吊帶式彈簧和板彈簧。兩種彈簧中以吊帶式彈簧應用 為普遍。彈簧的直徑、展開長度、鋼絲直徑纏繞圈數計算，可參考有關標準和機械設計手冊，寧波高壓油封供應商。

徑向力

徑向力是個極為重要的參數，它對油封的使用性能的作用概括如下:1徑向力太小時，密封性能不好; 2徑向力太大時，產生磨耗，縮短使用壽命; 3徑向力直接影響接觸區域的摩擦及溫度，寧波高壓油封供應商，徑向力過大時，摩擦生熱大，加速唇口老化;4軸的磨損也受徑向力的影響;5軸與殼體偏心時，要采取相應的徑向力以保證唇口有合適的跟隨能力;6徑向力限制了介質的使用壓力，如介質壓力過大，則徑向力再增大會使油封壽命縮短。

對于孔的設計

為了油封運轉之后的合適性,也應該必須考慮到孔所使用的材質、粗糙度、導角以及公差這幾個方面。

關于孔的材質

1.裝配孔為鋼鐵和鑄鐵的材質的時候，可提供給油封外徑為橡膠和金屬的油封一個好的密封表面

2.對于鋁合金材質的裝配孔,使用有橡膠外徑的油封會有比較好的密封能力。

關于孔的粗糙度

1.使用鐵殼外徑油封的孔徑表面的粗糙度是10 u inch Ra或者2.5μm Ra

2.使用橡膠外徑油封的孔徑表面粗糙度則應為150 μ inch或者3.75μm Ra"

油封的設計與開發

油封結構設計的主要根據是使用條件、裝配條件和環境條件。設計中應考慮密封性能、使用壽命、材料、制造工藝和經濟性等因素。進行油封的設計時，首先要選擇合適的油封材料，所用的膠料配方要能提供一一個 合理的綜合性能，可以滿足耐溫、耐油、耐磨和工藝性能良好的要求。

(1)唇部過盈量

如果過盈量大，造成唇口過分伸張，容易老化、磨損，縮短使用壽命。如果過盈量小，則密封性能不好。因為過盈量與整個唇部徑向力有關，所以應綜合考慮。

(2)彈簧位置“R”值

該數值在設計上是個理論接觸寬度。“R” 值大，接觸寬度大，摩擦也大。“R”值小，不利于密封。
