腰部長度

腰部長度提供的徑向力約為油封唇部徑向力的50%，它對于保持一個低數值的徑向力是重要的，要達到此目的的-一個方法就是延長油封腰部的長度。但是一般油封外徑長度已經標準化,即使未標準化的裝配空間也限定了這個寬度,因此，腰部的直線長度被限制，象山高壓油封供應商,通過腰部直線部分導出一個曲線的彎曲截面可以解決這個問題。

腰部截面厚度

實驗中發現，即使在低壓情況下也容易造成油封變形，而單純加厚腰部又不利于唇口的跟隨能力。腰部增厚減弱了彈簧的作用，不如薄腰對偏心的跟隨能力好，象山高壓油封供應商，象山高壓油封供應商。為解決腰部變形和跟隨能力的矛盾，建議將腰部形狀。這樣既加強了腰部的剛性又不致于影響對偏心度的跟隨能力。

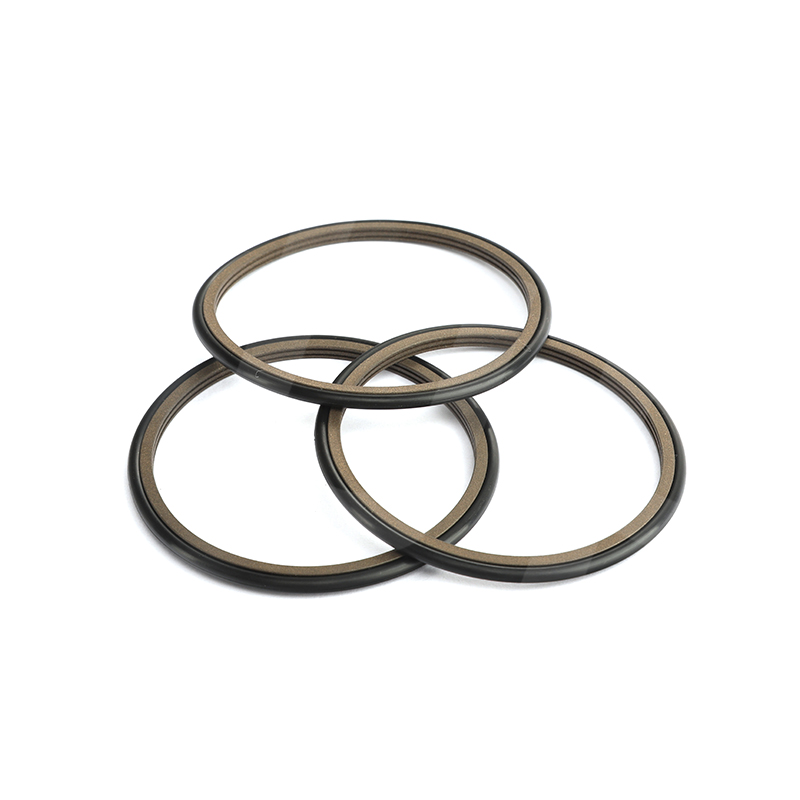

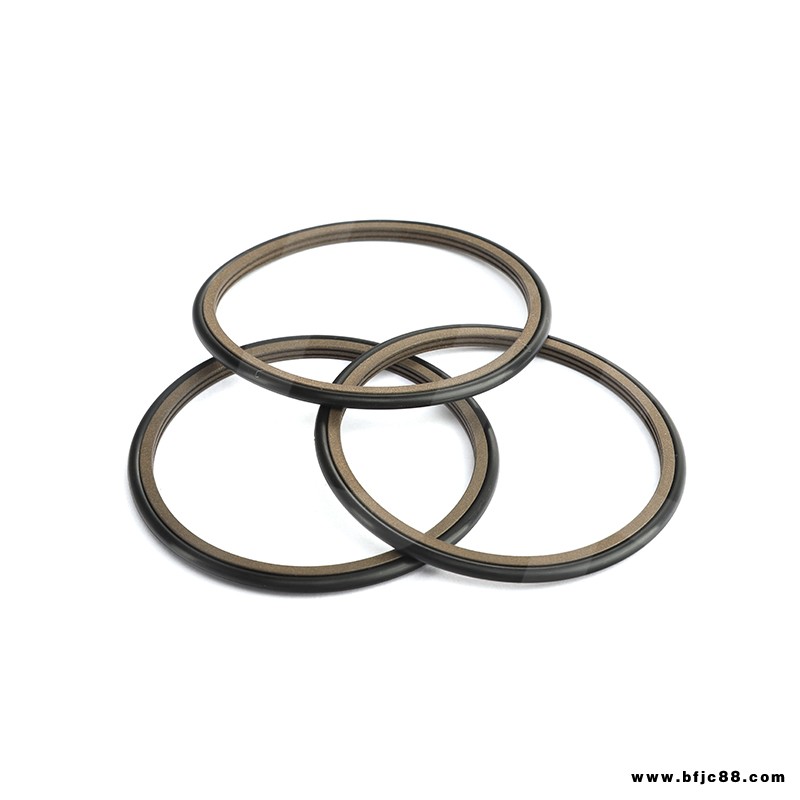

旋轉格萊圈是由聚四氟乙烯及添加物材料的密封圈組成，并且通過O型圈作為彈性施力元件來起作用。

作用原理：根據密封件的外形截面，接觸表面有一個或二個連續的機加工的溝槽，用來裝O型圈的背面帶有內凹形狀，這樣加大了接觸表面，從而防止密封件隨著旋轉表面一起轉動。

優點：

- 提高密封表面的負載壓力，改善密封效果

- 擠壓阻力小

- 耐高溫

- 起動無爬行，無粘結

- 低耐磨，抗撕裂

- 安裝長度短，易于安裝

材料：密封圈：T14聚四氟乙烯加碳纖維，T16聚四氟乙烯加青銅粉等等。彈性體：丁腈橡膠TRN( NBR，邵氏A70)；高溫氟橡膠TRV( FKM，邵氏A70)

旋轉格萊圈的介質：液壓油，難燃液壓油，環保液壓油，水，氣等。

應用示例：如操縱器、旋轉馬達、液壓馬達。

安裝建議：為了避免在安裝時的損壞，在缸孔和桿上要有導入倒角和倒圓的邊緣線，如果設計上無法滿足上述要求，建議采用單獨的安裝工具。倒角的 短長度取決于密封件的外形尺寸，如果在安裝期間，零件之間的同心不能保證，導入倒角必須相應加大。

油封橡膠的選擇

此次，我們討論的重點是“油封的允許溫度范圍”實際上的油封允許溫度范圍( 極限值)是由唇口材料的特性、密封介質的種類、軸偏心、使用時間、起動時的速度等眾多因素決定的。此處，我們以S型油封為例，請參考!

PS : T型密封唇的溫升為S型密封唇溫升的2倍， 而V型、K型則與S型相同。

為了選擇油封的密封唇材料，需要大致推定唇端部的溫度(T0)。機器、裝置上安裝油封附近的密封介質比較高常用溫度(T1)與由于軸和唇部滑動而發

生的唇部溫升(T2) 可以推定計算唇端的溫度(T0) 的公式。即: T0=T1+T2

根據唇端的溫度與密封介質可選擇唇口材料，但唇口材料的允許溫度可因機器的運轉狀態而改變。

PS :使用齒輪油與高粘度硅油的場合下，唇部溫升T2是1.5倍，在潤滑脂的場合下唇部溫升為3倍。
