| 品牌 : | 揚光 | 型號 : | ZBQ25/5礦用氣動注漿泵 |
| 壓力 : | 5 | 材質 : | 工程塑料 |
| 泵軸位置 : | 臥式 | 葉輪吸入方式 : | 單吸式 |
| 驅動方式 : | 氣動 | 性能 : | 防爆 |
| 原理 : | 齒輪泵 | 輸送介質 : | 清水泵 |
| 適用范圍 : | 20 | 流量 : | 10 |
| 揚程 : | 20 | 葉輪結構 : | 1 |
| 葉輪數目 : | 20 | 工作壓力 : | 30 |
| 重量 : | 50 | 電壓 : | 20 |
柳林ZBQ25/5礦用氣動注漿泵百科
礦用氣動注漿泵，ZBQ氣動注漿泵，礦用氣動注漿泵型號，ZBQ25/5Q氣動注漿泵價格
溫馨提示：由于材料價格浮動不定，產品所標價格非產品售價，不支持網上銷售；因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可找我們的銷售人員進行具體核實。

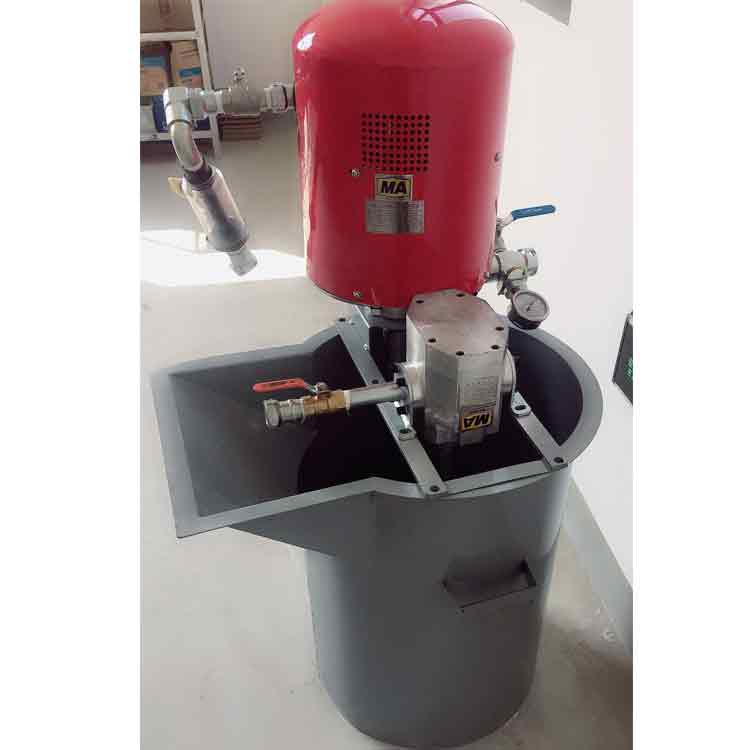

ZBQ25/5礦用氣動注漿泵體積小，重量輕，使用可靠，在易燃、易爆、溫度、濕度變化較大的場所，均可以安全使用。
ZBQ25/5礦用氣動注漿泵的基本參數
性能參數 | 單位 | 數值 | ||||||
工作氣壓 | MPa | 0.40 | 0.50 | 0.63 | ||||
排漿壓力 | MPa | 0 | 5 | 0 | 5 | 0 | 5 | |
額定流量 | L/min | 35 | 20 | 40 | 25 | 45 | 28 | |
耗氣量 | m3/min | 4.0 | 3.5 | 5.5 | 4.0 | 6.0 | 5.2 | |
缸數 | - | 1 | ||||||
噪聲 | 聲壓級 | dB(A) | ≤95 | |||||
聲功率級 | dB(A) | ≤112 | ||||||
整機機重 | Kg | 32 | ||||||
幾何尺寸 | mm | 470X320X1100 | ||||||
ZBQ25/5礦用氣動注漿泵結構及工作原理：
ZBQ25/5礦用氣動注漿泵主要由氣缸總成、活塞桿總成、氣動換向閥總成、注漿缸總成等組成。工作原理如圖1所示，該機采用壓縮空氣作為動力。
工作時壓縮空氣經二位四通氣動換向閥進入氣缸總成上腔，活塞桿總成向下移動，注漿缸下腔壓力升高，關閉單向閥 2，并打開單向閥 1，使注漿缸下腔的液體經過單向閥 1，至注漿缸上腔從輸出口輸出；直到活塞觸及下邊的二位二通機動氣閥時，控制二位四通氣動換向閥換向，高壓空氣進入氣缸總成下腔，活塞桿總成向上移動，注漿缸上腔壓力升高，單向閥 1 關閉，上腔液體被壓縮從輸出口輸出，同時注漿缸下腔壓力下降，當壓力下降到一定值時，單向閥 2 打開，液體在大氣作用下經過單向閥給注漿缸下腔補液。直到活塞觸及上邊的二位二通機動氣閥時，控制二位四通氣動換向閥換向，活塞桿總成又開始向下邊移動，一個工作循環完成。
ZBQ25/5礦用氣動注漿泵以壓縮空氣為動力源,由于氣缸和注漿缸具有較大的作用面積比,從而以較小的氣壓便可使注漿缸產生較大的注漿壓力。
