219型三輥軸攤鋪機 混凝土路面攤鋪機 4.5米隧道攤鋪機 三滾軸路面攤鋪機 框架式路面三輥軸攤鋪機 自行式三輥軸攤鋪機 滾筒式電動攤鋪機 三滾軸框架整平機 多功能三滾軸攤鋪機

一、用途及特性

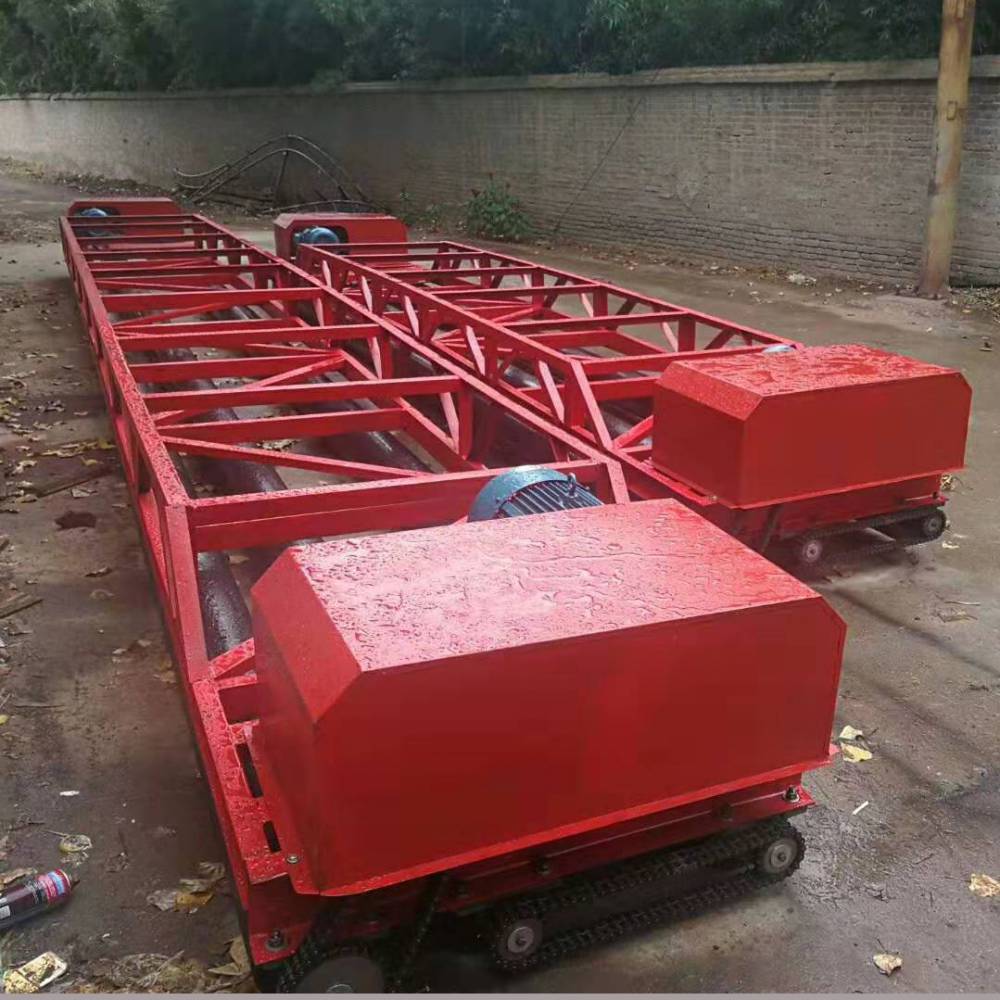

LSTP-16三滾軸混凝土路面攤鋪機按照 標準進行設計和生產，該系列產品具有攤鋪、振實、提漿、整平等多種功能，可廣泛用于各種公路、市政道路、廣場、機場跑道等混凝土工程的施工。

該系列產品具有以下特性：

1、 采用ZB系列振動器實施振實與提漿，振動頻率高，密實效果好；

2、攤鋪機構可實現對混凝土料的均衡攤鋪，節省人力，攤鋪效率高;

3、 的振實機構可使混凝土達到流動狀態，從而有效的確?；炷恋拿軐崳貏e是對于低塌落度混凝土，也能達到理想的密實和整平效果；

4、采用獨特的轉向于糾偏機構，可方便的實現行駛方向與模板保持平行；

5、合理的駕駛從總機構設計，使操作方便、舒適、輕松、自如。

①將機器運至施工現場，兩行走輥平放于模板上（也可先接通電源，啟動行走電機。使機器沿事先搭好的斜坡行駛至模板上）

②接通電源，先空運轉（2-3）min，確認機器各部分工作正常后方可進行施工作業。

③往待鋪路面攤鋪混凝土，將混凝土大致攤平，并高于模板，然后開動機器進行前后行走、碾壓與振動、直至達到所要求的平整度。先啟動振動輥，在啟動行走輥使機器向前行走。如果攤鋪輥前面堆料過高，機器行走困難，則可關掉行走電機，使機器停止前進，待混凝土料被攤鋪開以后再繼續前進。攤平一段以后，使機器前后反復行走2-3遍，邊行走，邊振動，使路面達到所要求的平整度與密實度。接著可繼續進行下一段的攤鋪。

④行走方向控制

當鋪筑彎道或機器偏于模板一側時，可通過方向盤操縱轉向機構進行轉向和糾偏，使機器行走方向保持與模板平行。具體操作方法如下：

機器向前行走，攤鋪輥逆時針旋轉，若順時針轉動方向盤，則機器向左轉彎。當攤鋪輥前面的混凝土料時，轉向較明顯。

當機器偏于模板一側時，例如偏于操作者一側，可先將機器向左（或向右）轉動一定角度，再向前或向右行走，當機器行走至兩模板中間位置時，偏移即被糾正，然后再向右或向左轉向，將機器行走方向調正即可。

需要注意的是當機器有少量偏移或行走方向不正時，應及時利用轉向進行調正，以防偏移量大時出現掉軌現象。

基本攤鋪寬度m：4

攤鋪寬度m：16（可定做）

攤鋪厚度mm：400

攤鋪工作速度m/min：0～18

行駛速度km/h：0～2.6

料斗容量t：14

爬坡能力%：20

平整度mm/3m：1.5

橫坡誤差%：±0.02

?

?

該系列產品具有以下特性：
?1、 采用ZB系列振動器實施振實與提漿，振動頻率高，密實效果好；
2、攤鋪機構可實現對混凝土料的均衡攤鋪，節省人力，攤鋪效率高;
?3、 的振實機構可使混凝土達到流動狀態，從而有效的保證混凝土的密實，特別是對于低塌落度混凝土，也能達到理想的密實和整平效果；
?4、采用獨特的轉向于糾偏機構，可方便的實現行駛方向與模板保持平行；
?5、合理的駕駛從總機構設計，使操作方便、舒適、輕松、自如。
LSTP-16混凝土攤鋪機技術參數：
?攤鋪寬度? 輥面長度? ? ?行走電機功率? ? ? 整平振動電機功率? ? ? ? ? ?外 形 尺 寸
?3米-3.8米 4.1米? ? ? ? 5.5kw-6 ??? ? ? ? 7.5kw-6 ??? ? ? ? ? ?4.7米X1.95米X1.2米
?3.5米-4.3米 4.6米? ? ?5.5kw-6 ??? ? ? ? ?7.5kw-6 ??? ? ? ? ? ? 5.2米X1.95米X1.2米
?4.0米-4.8米 5.1米? ? ?5.5kw-6 ??? ? ? ? ?7.5kw-6 ??? ? ? ? ? ? 5.7米X1.95米X1.2米
?4.5米-5.3米 5.6米? ? ?5.5kw-6 ??? ? ? ? ?7.5kw-6 ??? ? ? ? ? ? 6.2米X1.95米X1.2米
?5.0米-5.8米 6.1米? ? ?5.5kw-6 ??? ? ? ? ?7.5kw-6 ??? ? ? ? ? ? 6.7米X1.95米X1.2米
?5.5米-6.3米 6.6米? ? ?5.5kw-6 ??? ? ? ? ?11kw-6 ??? ? ? ? ? ? ?7.2米X1.95米X1.2米
?6.0米-6.8米 7.1米? ? ?5.5kw-6 ??? ? ? ? ?11kw-6 ??? ? ? ? ? ? ?7.7米X1.95米X1.2米
?6.5米-7.3米 7.6米? ? ?5.5kw-6 ??? ? ? ? ?11kw-6 ??? ? ? ? ? ? ?8.2米X1.95米X1.2米
?7.0米-7.8米 8.1米? ? ?5.5kw-6 ??? ? ? ? ?11kw-6 ??? ? ? ? ? ? ?8.7米X1.95米X1.2米
?7.5米-8.2米 8.5米? ? ?5.5kw-6 ??? ? ? ? ?11kw-6 ??? ? ? ? ? ? ?9.1米X1.95米X1.2米

?
