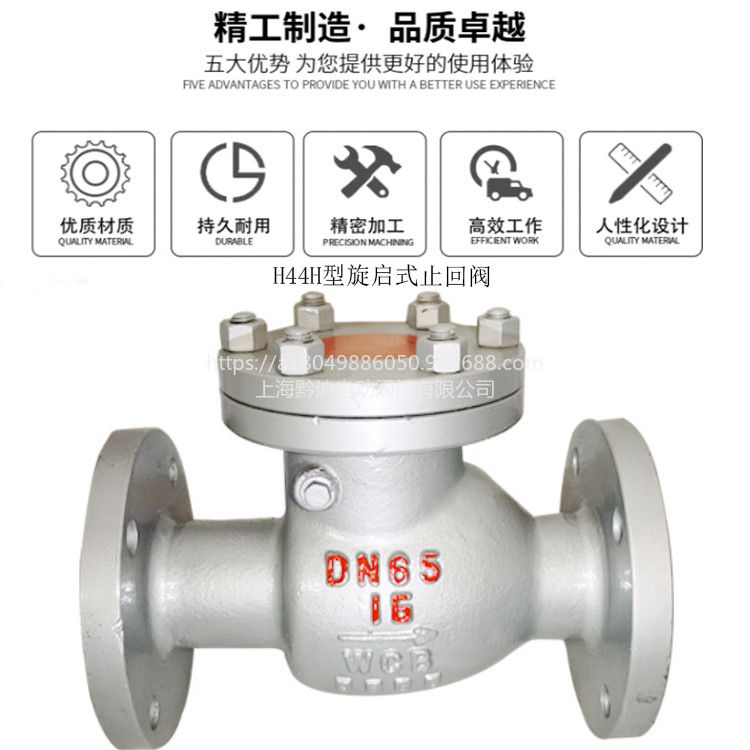

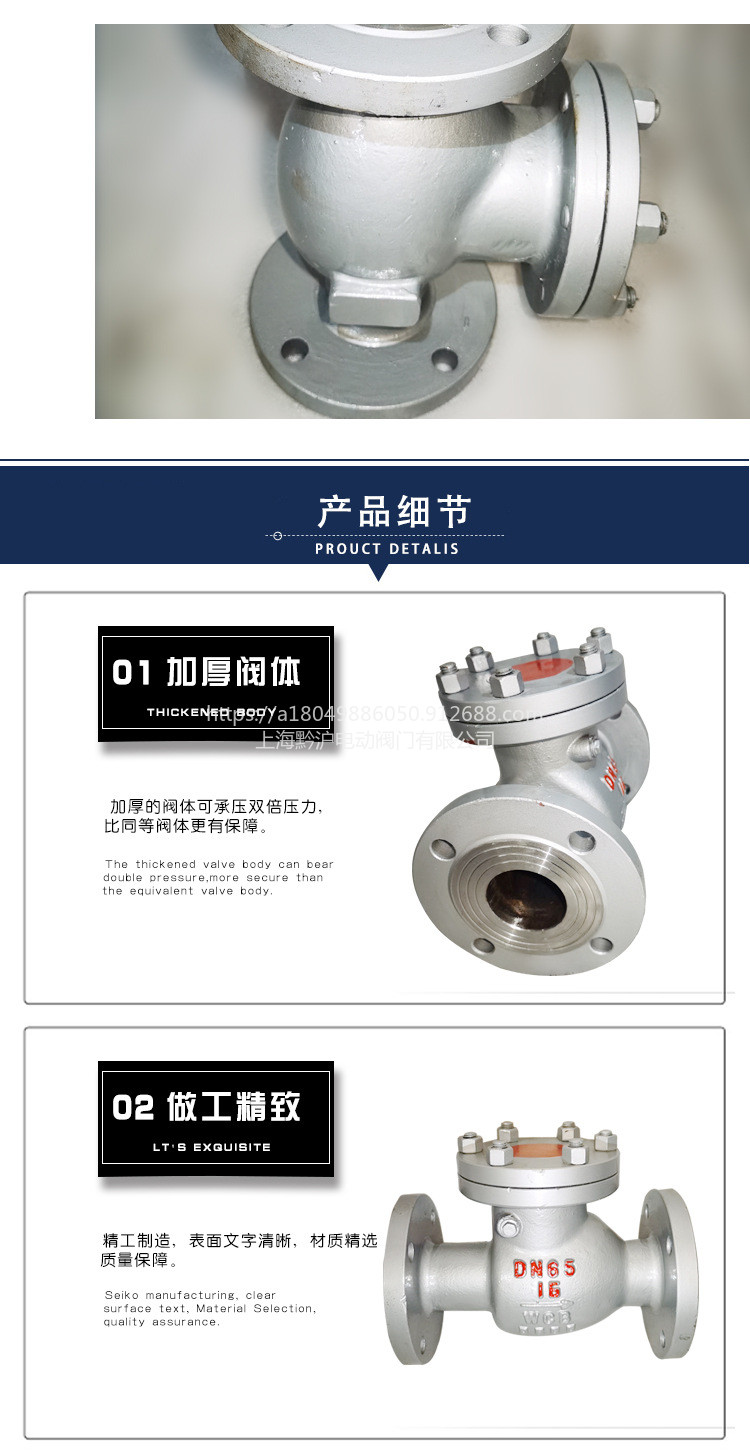

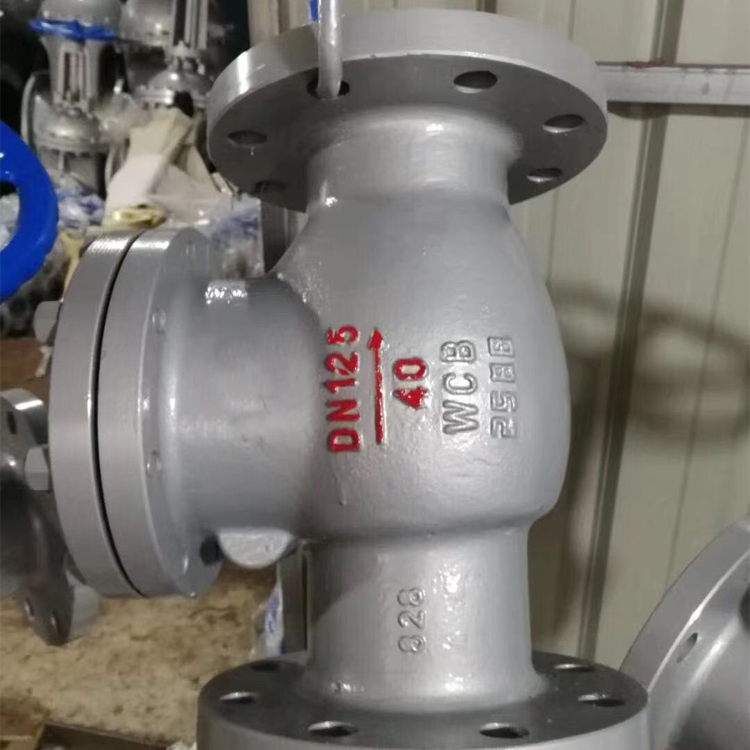

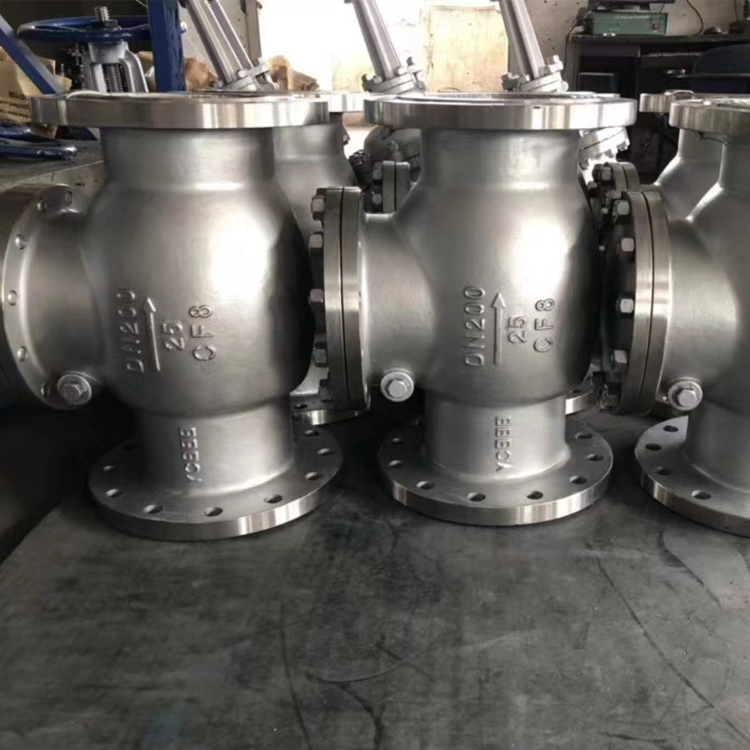

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 產品實拍

H44H型旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。
H44H型旋啟式止回閥? 用途
旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、強氧化性介質及尿素等多種介質。
旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜 閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。
適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

H44H型旋啟式止回閥?? 主要材質
碳鋼、低溫鋼、雙相鋼（F51/F53）、鈦合金、鋁青銅、因科鎳爾（INCONEL625）、SS304、SS304L、SS316、SS316L；鉻鉬鋼、蒙乃爾（400/500）、20#合金，哈氏合金等金屬材料
H44H型旋啟式止回閥?? 標準與規范
1、設計與制造：API594、API6D、JB/T8937、GB/T12236
2、結構長度：API594、API6D、DIN3202、JB/T89373、壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、試驗與檢驗：API598、JB/T9092
5、配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
H44H型旋啟式止回閥?? 結構特點
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
1 作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面
2 結構說明
A 結構形式：旋啟式單閥瓣
B 驅動方式：對焊連接
C 連接形式：對焊連接
D 閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度。
（一）維護與保養
1該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹。
2 存放與運輸時啟閉件應處于關閉裝置，同時應做好以下工作：
a 閥瓣應固定于開啟位置
b 通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，以防塵、防銹，保持通道清潔和端面的平整；
c 汽缸部位進行適當?shù)陌b防護、防震和防碰；
d 閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠。
3 長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。
安裝與使用　
1 抽汽止回閥垂直安裝在水平管道上，使用是一般處于全開狀態。
2 旋轉式止回閥應優先安裝在水平官道上，也可安裝在管內介質自下而 動的垂直管道上。
3安裝前應先進行以下工作
A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；
B剝?nèi)ラy瓣表面上的油紙，去除閥瓣面上的油垢；
4安裝時介質的流向必須限制。
5 通過管路的介質不應帶有硬質顆粒，以免損傷密封面
6 該閥門出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。
H44H旋啟式止回閥主要性能規范

H44H旋啟式止回閥外形尺寸及重量

?
