設備概述：

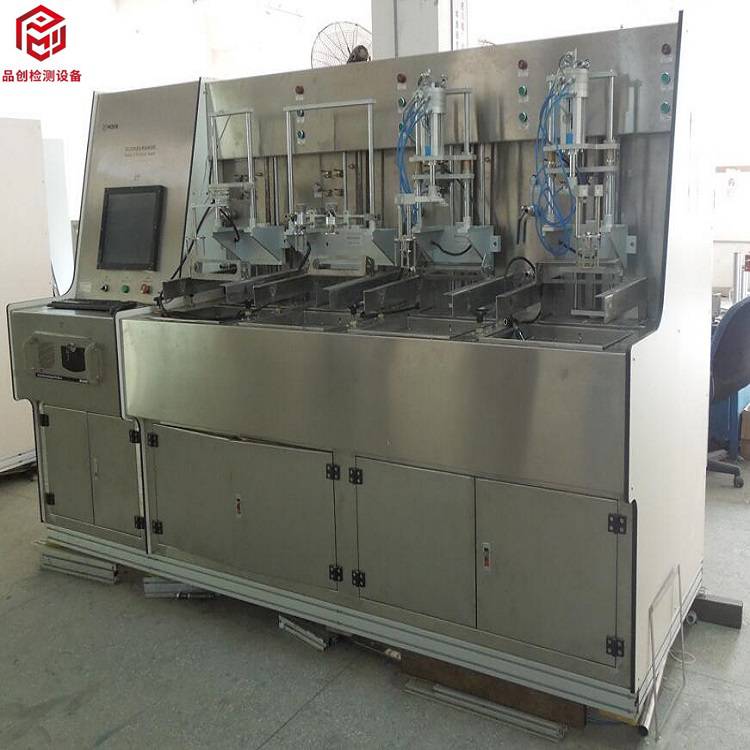

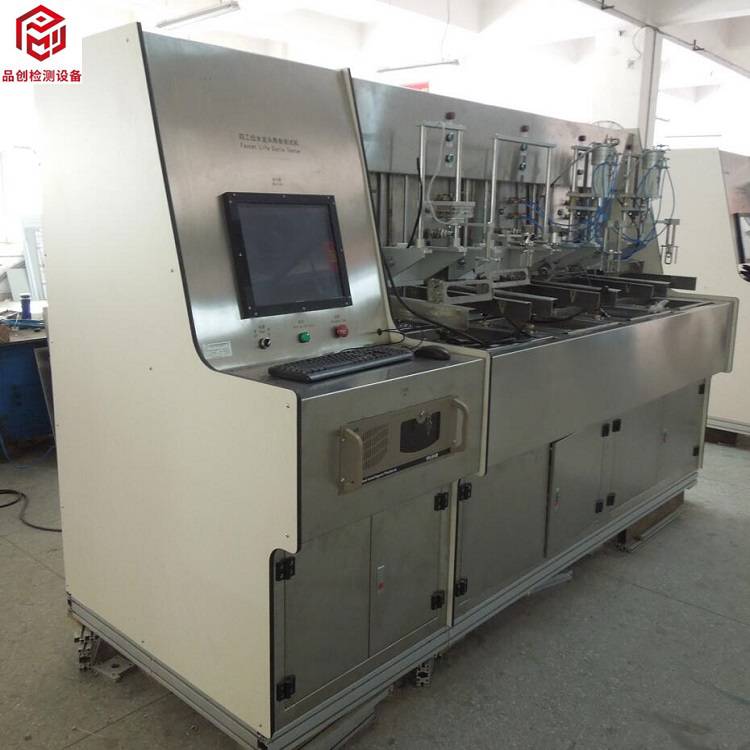

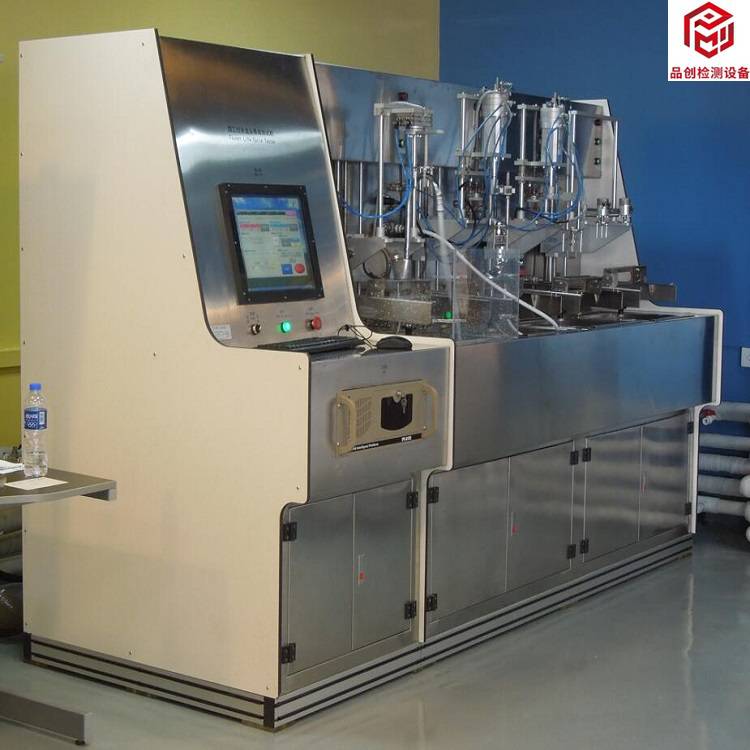

該設備根據ASSE1016-2017標準條款要求而設計、恒溫閥出水溫度穩定性測試、恒溫閥冷水失供時的出水溫度、恒溫閥機械壽命和性能壽命試驗，設備自帶水箱但冷熱水通過采用加熱與制冷的方式來控制冷水與熱水的水溫；通過更換不同操作方式的恒溫閥測試進行相應的測試；設備有水壓調節、流量測量、水溫指示，試驗動作由美國NI采集模塊+電腦+程序控制，采集模塊為設備下位機，是設備的控制中心，上位機電腦主要進行參數設定、數據收集、曲線生成、數據保存、試驗報告的生成與打印。

技術參數：

1.測試功能：恒溫閥性能測試、恒溫閥壽命測試、龍頭出水靈敏度測試；

2.測試工作位：1工位；

3.水壓調節：手動調節4路；

4.水壓力范圍：0.1--0.5MPa；

5.流量范圍：1-15LPM；

6.水溫測量：測量出水口溫度采用J型熱電偶；

7.冷水箱：

7.1采用風冷式冷水機進行制冷；

7.2冷水箱采用電極式水位開關進行監控；

7.3溫度范圍：8℃-RT；

8.熱水箱：

8.1采用不銹鋼發熱管進行加熱；

8.2熱水箱采用電極式水位開關進行監控；

8.3溫度范圍： RT-85℃；

控制系統：

1.數據采集：

采用4通道溫度數據采集儀，可實現20HZ采集速度，端口可實現無延時高速同步采集，數據通過USB或并行口與電腦連接。

2.NI采集模塊：

接收電腦數據（設定的參數）、電腦指令（執行的動作），向執行元件電磁閥發出動作信號，將設備狀態、試驗數據發送給電腦。

3.控制電腦：

收集數據采集器傳入的參數、設備設定試驗參數、向NI采集模塊發出執行指令、監控NI采集模塊運行狀態（設備狀態）、根據各參數生成曲線圖、保存試驗數據、生成試驗報告、貯存試驗數據及報告記錄、查詢試驗記錄。
