| 產品特性 : | 耐用成本低 | 型號 : | YXZ-30A |
| 產品別名 : | 地源熱泵鉆機 | 適用范圍 : | 水電站、公路、鐵路邊坡治理 |
| 鑿孔直徑 : | 90-300 | 鑿孔深度 : | 30-160 |
| 鑿孔速度 : | 1380 | 沖擊能量 : | 680 |
| 沖擊頻率 : | 35 | 規格 : | YXZ-30A |
哈邁YXZ系列錨固工程鉆機簡介
工程應用：
YXZ系列錨固工程鉆機為全液壓驅動動力頭式鉆機。適用于水電站、公路、鐵路邊坡治理、基坑斜拉樁錨索、抗浮錨桿、地源熱泵井、排水孔、礦山及采石場鉆孔、微型樁孔等施工。也適用于小型水井、高壓旋噴引孔的施工。
性能特點：
1、YXZ系列液壓錨固工程鉆機采用分體式結構：可拆性強，便于邊坡高架施工，合理布局開展作業，遠程操作助于安全的施工。同時易于安裝，搬遷和清理維護。
2、先進系統散熱設計、在惡劣的高溫環境下也能確保密封可靠，系統運轉平穩。

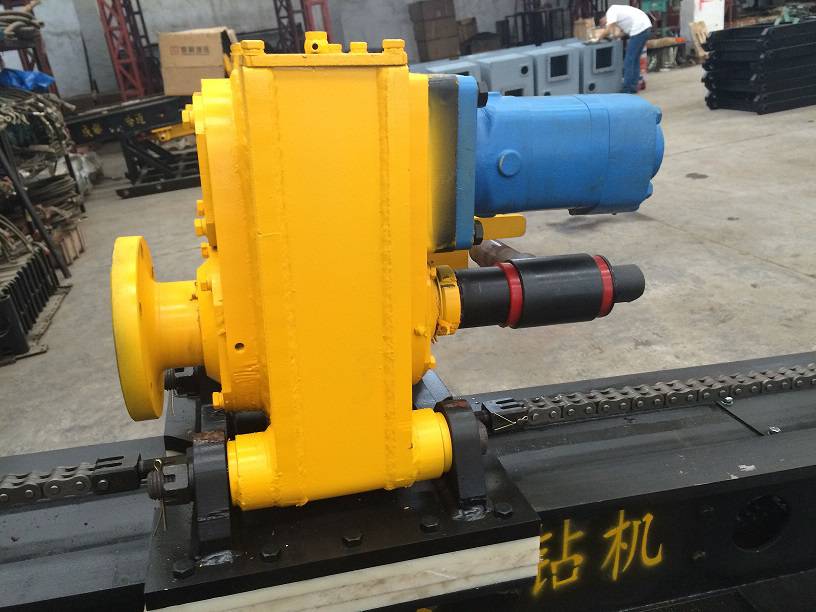

3、采用低速大扭矩馬達直接驅動鉆機主軸，無齒輪傳動，確保平穩耐用。
4、鉆機全液壓驅動，可實現無級調速，操縱簡單，維修保養方便，易損件少。
5、鉆機液壓馬達、泵、快速接頭采用產品，其它主要部件優選國內名優產品，使整機性能穩定、可靠、壽命長。鉆機易損件的標準化、系列化程度高，互換性好。

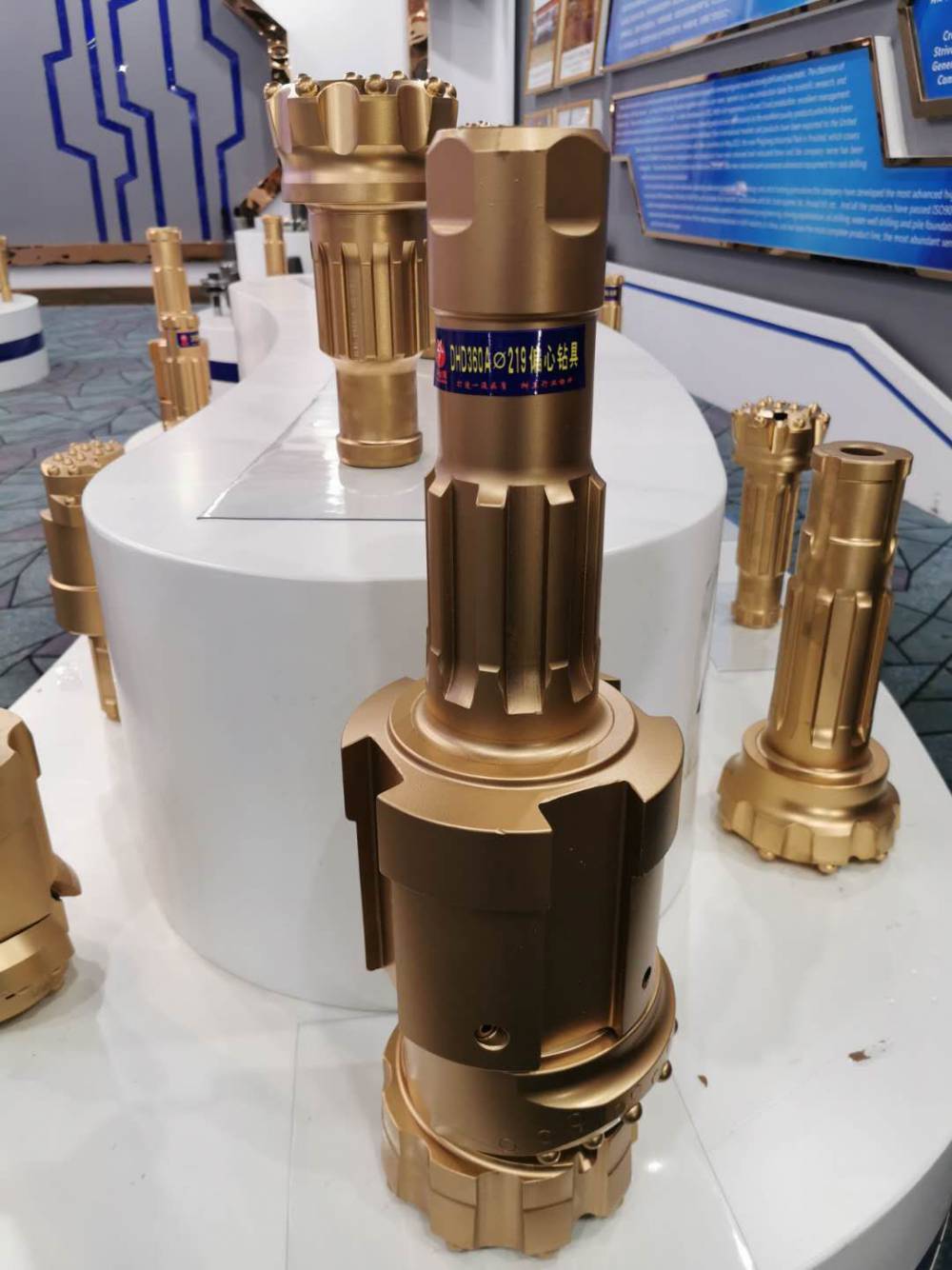

6、鉆機可適用多種鉆進工藝方法，如合金回轉鉆進、螺旋鉆進、潛孔錘鉆進、跟管鉆進等。
| 參數/型號 | YXZ-10A | YXZ-30A | YXZ-50A | YXZ-70A | YXZ-90A |
| 鉆孔直徑 | φ65～φ100 | φ65～φ130 | φ100～φ180 | φ110～φ230 | φ150～φ260 |
| 鉆孔深度 | 15～30 | 20～40 | 40～80 | 35～100 | 45～120 |
| 鉆桿規格 | φ50×1000 | φ50×1000 | φ73×1500 | φ89×1500 | φ89×1500 |
| φ60×1500 | φ89×1500 | ||||
| 鉆孔角度（°） | 0-360 | 0-360 | 0～360（任意角度可施工） | ||
| 動力頭輸出轉速 | 65 | 40 | 35（可根據情況調整） | 35 | 30 |
| 動力頭輸出扭距(N.M) | 600 | 1200 | 2800 | 3800 | 5800 |
| 動力頭行程 | 1300 | 1300、1800 | 1800 | 1800 | 1800 |
| 副軌道行程 | 無 | 無 | 無 | 500 | 500 |
| 動力頭提升力(KN) | 10 | 20 | 35（0～35連續可調） | 45（0～45連續可調） | 65（0～65連續可調） |
| 動力頭進給力(KN) | 10 | 20 | 25 （0～25連續可調） | 30（0～30連續可調） | 45（0～45連續可調） |
| 滾壓系統額定壓力(MPa） | 16 | 16 | 16 | 16 | 16 |
| 電機型號： | / | / | Y160L-4 B35 | Y180M-4 B35 | Y180M-4 B35 |
| 電機功率（KW） | 5.5 | 7.5 | 15 | 18.5 | 22 |
| 鉆機質量（Kg） | / | / | / | / | / |
| 主機質量： | 160 | 200 | 680 | 850 | 950 |
| 液壓站質量： | 200 | 200 | 320 | 345 | 375 |
| 操作臺質量： | 60 | 60 | 140 | 150 | 190 |
| 不可拆部件質量： | / | / | 235 | 280 | 350 |
| 主機外形尺寸 （長、寬、高）（mm): | / | / | / | / | / |
| 運輸狀態: | 2200×500×400 | 2700×500×400 | 2950×900×1340 | 3010×900×1220 | 3300×900×1250 |
| 水平鉆進狀態: | 2200×500×400 | 2700×500×400 | 2960×900×1300 | 3050×900×1150 | 3260×900×1150 |
| 垂直鉆進狀態: | / | / | 2200×900×3010 | 2120×900×3100 | 2150×900×3350 |
| 液壓站外形尺寸(長、寬、高）（mm）： | 1850×810×1280 | 1850×810×1280 | 1850×810×1280 | ||
青海西寧哈邁YXZ-10A邊坡錨固鉆機
