| 產(chǎn)地 : | 北京 | 品牌 : | 工程師 |
| 剝離強度 : | 1.5 | 貨號 : | AB-5灌漿樹脂 |
| 密度 : | 1.2kg/ | 成膜時間 : | 12小時 |
| 拉伸粘結(jié)性 : | 2.5 | 伸長率 : | 1.8 |
| 固化時間 : | 24 | 外觀 : | 無色透明 |
| 固化條件 : | 常溫固化 | 規(guī)格 : | 12.5kg/套 |
| 是否跨境貨源 : | 否 | 系列 : | 工程師AB-5灌漿樹脂 |
| 型號 : | AB-5灌漿樹脂 | 功能 : | 地坪空鼓修復(fù) |
| 原產(chǎn)國/地區(qū) : | 中國北京 | 漆膜顏色 : | 無色 |
| 儲存期 : | 12個月 |
瓷磚大面積空鼓瓷磚空鼓補救方法

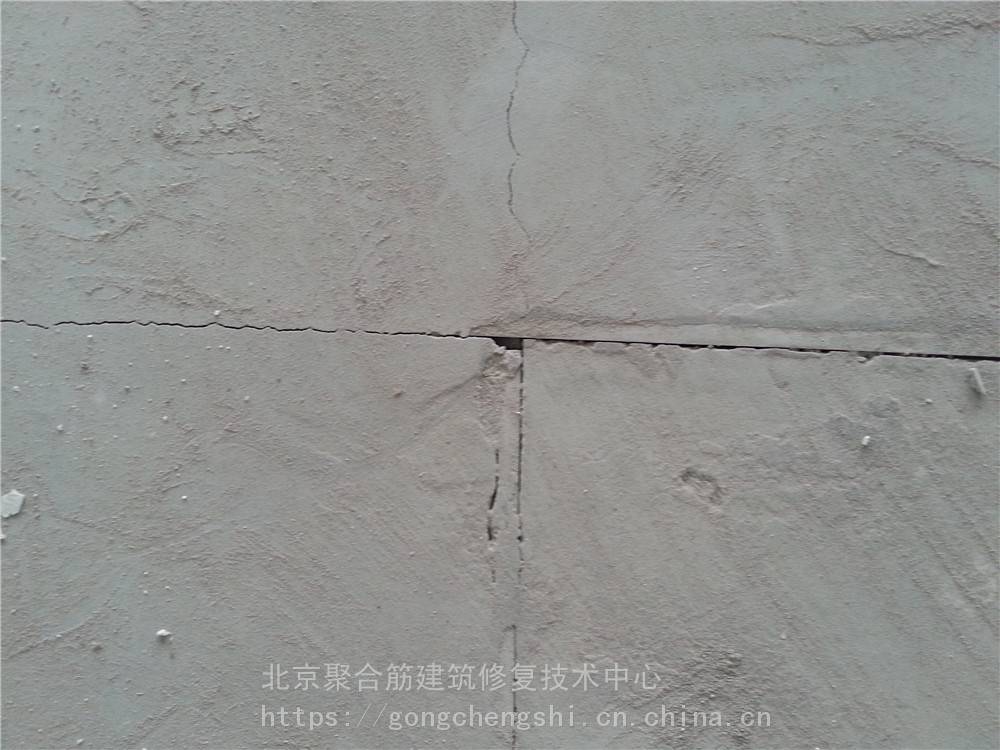

瓷磚大面積空鼓
一、原因分析
（1）建筑裝飾施工地面清理不完善使基層表面清理不干凈，有浮灰、碎砂，漿膜等其它污物。在建筑裝飾施工過程中，有一定的工序方法，實踐表明，一般的施工工序都是先頂棚、墻面后地坪。因此在地面施工時，地面會有頂棚或是墻面掉落的浮灰漿膜或其它建筑污物，這些建筑污物使地面施工中的基層與面層粘接力不足，因而導(dǎo)致地面空鼓。
（2）面層施工時，基層表面不澆水濕潤或澆水不足。鋪設(shè)砂漿后，致使砂漿失水過快而強度不高。基層表面過于干燥，基層吸附粉塵，粉塵導(dǎo)致基層與面層分離開，因此基層與面層粘結(jié)不牢，地面出現(xiàn)空鼓空鼓。
（3）施工時，表面積水造成局部水灰比突然增大。導(dǎo)致該處水泥砂漿強度過低，因此與基層粘結(jié)力過低，也會使地面發(fā)生空鼓現(xiàn)象。
（4）未按工藝工序施工。在建筑裝飾地面施工水泥砂漿地面時，一般都按照必要順序在基層處表面上刷一層訴水泥砂漿，而刷砂漿的時間也要嚴(yán)格的控制，例如刷水泥沙漿的時間過早，而地面起風(fēng)后所刷的水泥漿會被風(fēng)干而導(dǎo)致基層硬化，這樣不但達(dá)不到預(yù)期效果反而 會影響質(zhì)量，不但沒有增加粘結(jié)力，反而會導(dǎo)致基層與面層的隔離。如先撒干水泥，用掃漿法對基層施工，會導(dǎo)致水泥漿干的地方很干濕的地方很濕，發(fā)生積水現(xiàn)象也會導(dǎo)致地面空鼓。
?
瓷磚大面積空鼓瓷磚空鼓補救方法
?
二、工藝原理
??? 工程師AB-5空鼓灌漿樹脂，專門針對混凝土空鼓修復(fù)研制，廣泛應(yīng)用于混凝土、瓷磚、
石材等空鼓修復(fù)，可通過低壓及高壓兩種方式灌注，修復(fù)處理后可徹底根治空鼓難題。
a、低粘度，高流動性：可滲透至細(xì)微的空鼓位置，達(dá)到灌注飽滿的效果；
b、無收縮，微膨脹：樹脂本體無收縮，灌注后可確保空鼓位置填充飽滿；
c、粘接強度高，雙向滲透：將基層與面層牢固粘接；
d、 耐久性好：良好的抗變形能力，耐久性與混凝土同步
(1).空鼓數(shù)據(jù)統(tǒng)計
開工前，先對各樓層地面、墻面空鼓情況進行一次全面、詳細(xì)的統(tǒng)計，用小錘逐塊遍敲，統(tǒng)計盡量詳細(xì)，在排版圖上標(biāo)示清楚。
(2).鉆孔定位
布孔對灌漿的效果影響很大，要由專業(yè)技術(shù)人員對每塊空鼓的鉆孔位置進行設(shè)計、定位。
(3).通透性測試
用高壓泵先對鉆孔進行通透性試驗，保持通透性為順利灌漿的關(guān)鍵。
(4).板縫封閉
為保證加壓注漿時漿液不外流，注漿前要對板縫進行封閉。
(5).加壓注漿
用專門注漿嘴，配合壓漿泵將配好的工程師?AB-5灌漿樹脂均勻地壓入注漿孔。
(6).檢查與評估
邊注漿，邊用小錘敲擊檢測，掌握漿液的流向，測定飽滿程度。
(7).清理與修補
由于灌漿樹脂固化后強度較高，清理較難，注漿時應(yīng)隨時注意清理外溢的樹脂，可用抹布蘸乙醇擦除。為保證空鼓石材與與墻面的連接，確定灌漿效果后，可增加不銹鋼釘錨固。修補注漿孔。
(8).養(yǎng)護
?
瓷磚大面積空鼓
采用工程師微孔注漿修復(fù)空鼓后，其硬化通常需要48小時完成，在養(yǎng)護期內(nèi)，嚴(yán)禁振動踩踏。
通過錘擊查出空鼓地面，空鼓有兩種情況， 種稱為“真空鼓”，在兩層中間有大于0.05 mm的縫隙，注漿時可以進漿； 種情況稱“假空鼓”，錘擊時有不很明顯的空鼓聲，兩層結(jié)合不很好，有的地方結(jié)合強度很低，但結(jié)合面無縫隙或結(jié)合面縫隙小于0.05 mm，注漿時不進漿。

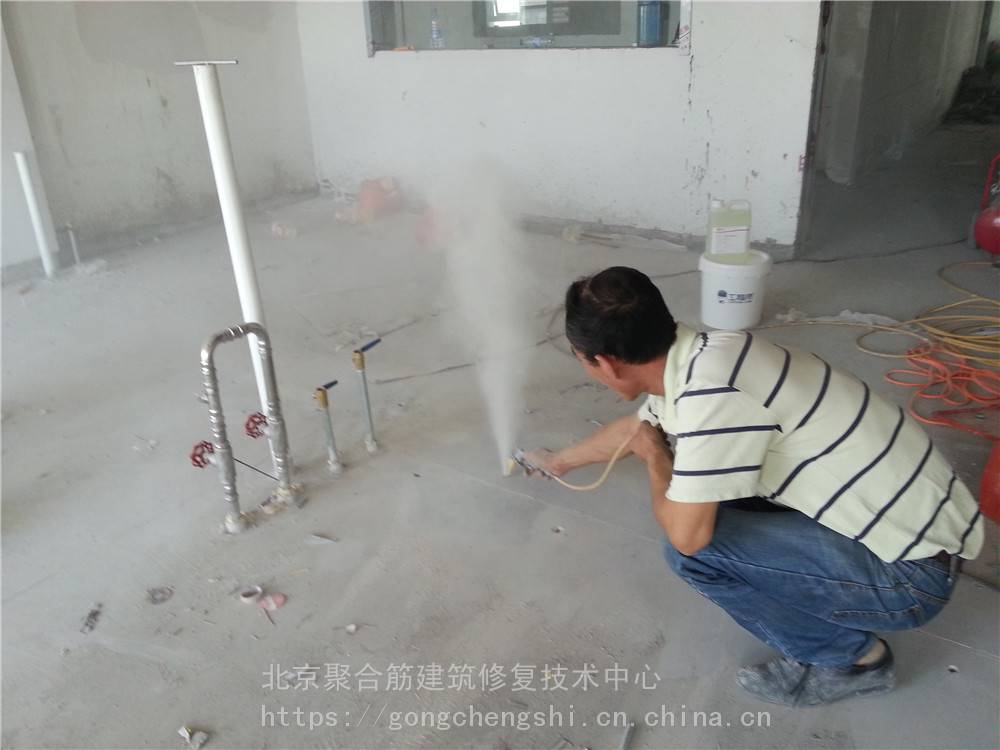

裂縫旁的空鼓處，處理裂縫時化學(xué)漿可進入該處空鼓縫隙內(nèi)。對空鼓地面面層無裂縫或有裂縫不能進漿者，可用電錘在空鼓面層上打Φ6孔，打孔間距根據(jù)空鼓縫隙大小確定。縫隙大者打孔間距亦大，一般間距10 -- 25cm，打孔后用0.6m3空壓機通過細(xì)管往鉆孔內(nèi)送氣，若附近鉆孔均往外冒塵土則這些孔能進漿；若從一個孔送氣，附近孔不往外冒塵土則這些空鼓稱假空鼓不能注漿。
7、灌注化學(xué)漿養(yǎng)護時間
灌漿一般在平均氣溫+5℃以上即可進行，凝固（即干養(yǎng)護）時間3一10d。氣溫高凝固快，氣溫低凝固慢，未凝固前不能振動不能跑車，但實踐中振動不可避免，故封縫膠在灌漿凝固前不應(yīng)鏟除。
?
更多詳情可以搜索http://www.vxiufu.com
也可以掃描添加微信好友
?
?
?
?
新市場的出現(xiàn)對門窗企業(yè)而言，也意味著需要耗費更多的資金去拓展新渠道，花更多的資源去發(fā)展代理商以及生產(chǎn)成本，相比電商，O2O使得線上和線下的邊界日益模糊，以社區(qū)為基點的O2O更容易整合中小門店的資源。作為一家以強化地板為主營業(yè)務(wù)的木業(yè)企業(yè)，林業(yè)的大家居戰(zhàn)略隨后也如期而至。一位業(yè)內(nèi)人士指出，目前直接面向家裝市場的門窗品牌，還沒有一個市場份額超過1%，門窗行業(yè)考驗品牌的時代，另外品牌方針對資源整合方做出一些反映的話，針對性會比較強，也能有自己的生存機會。?
