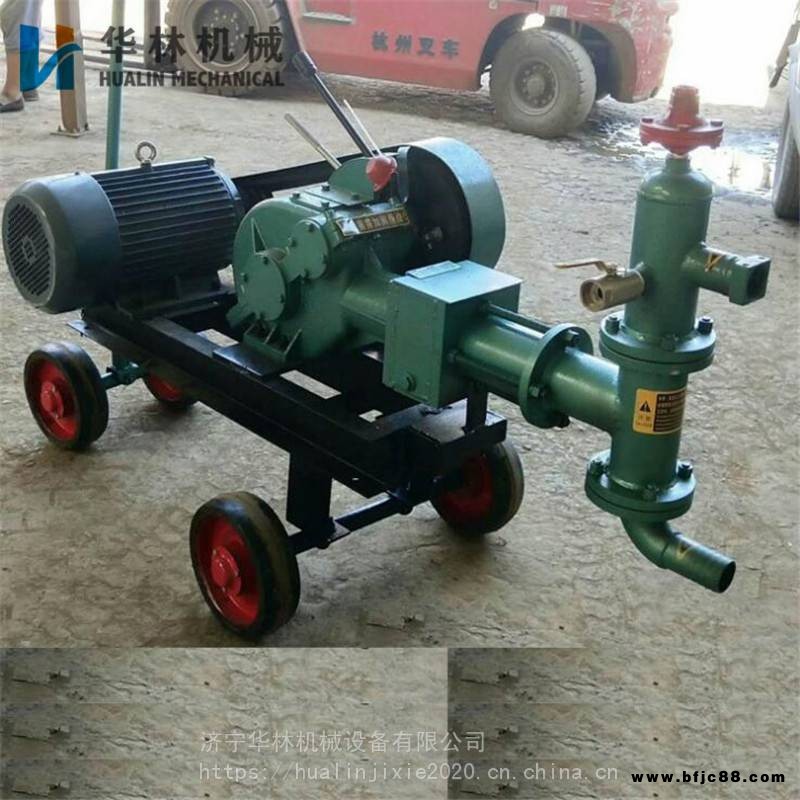

BW系列單缸注漿泵是一種臥式單缸往復單作用式活塞泵，由BW50-3，BW60-

8兩種規格組成。主要用于道路、橋梁、水壩、國防、礦山等建筑工程的注漿施工；

也可用于預應力構件工程的灰漿注入擴張；火力發電廠的煤粉灰漿輸送；建筑工程

中灰漿的垂直及水平輸送；化工部門中用于輸送漿狀原料（色漿、涂料）、磁性材

料和其它介質；沙土地、高爐、水泥路面、高速公路等工程的維護、修固等，是W

SB活塞式注漿泵的改良產品，具有結構緊湊、密封性好、壓力大、活塞換方便、

裝配及維修簡單等優點。

注漿泵可泵沙漿，砂粒應過篩，粒徑不大于5mm。砂粒粒徑1mm以下的砂質量占

總砂量的60%以上，注漿中不得混入石子及其它雜物（如；鐵釘、草木等），應為

拌合均勻的勻質灰漿，不得有干砂及硬塊，稠度值為不小于8cm，稠度計重300g。

BW系列單缸注漿泵主要由電動機、變速箱、泵頭、機架、護罩、三角皮帶傳動機

構等部分組成（詳見 圖1），變速箱為封閉式殼體，采用飛濺潤滑方式潤滑各個

運動部件，相互嚙合的一組齒輪可將電動機的回轉運動傳送至曲軸，推動連桿、

十字頭使活塞產生往復運動。BW50-3為柴油機連桿，BW60-5為軸承式連桿，

軸承式連桿具有噪音低、轉動靈活、、耐用等點，同時配置有離合操縱機

構，動力切換方便、傳動平穩。
泵頭主要由連接法蘭、缸套、活塞、拉桿、螺桿、球籠、氣室、壓力表等部分組

成，為下進上出型，通過拉桿帶動活塞進行往復運動，來控制鋼球與球籠座的開

合進行吸排漿作業。活塞安裝在活塞座上，由M24×l.5鎖母經活塞壓墊壓緊，當

活塞磨損后，可使用扳手拆卸，安裝方便，省時省力，在空氣室上裝有泄漿

閥、出將管及壓力表裝置。也可選用帶自動控制的電接點壓力裝置。當空氣室壓

力過額定工作壓力時，通過控制回路切斷注電路電流，使電機自動停止運轉。
