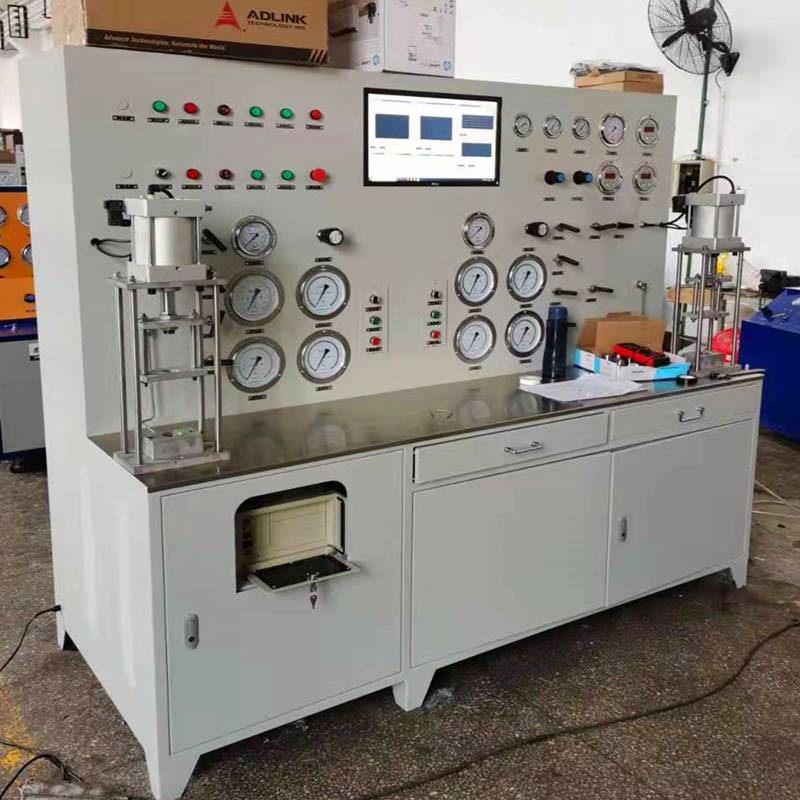

減壓閥綜合性能測試臺

?

??????該CNG減壓器試驗臺用于減壓器生產制造廠家或相關質量監督部門對減壓器進行相關功能的測試。

?????該CNG減壓閥綜合性能試驗臺是我公司根據從國外引進的氣動試壓裝置的工作原理，采用兩臺增壓比為40:1的氣體增壓泵進行增壓，其動力來源為0.3-0.8Mpa的壓縮空氣，輸出壓力為0-32Mpa,增壓壓力無級可調，輸出氣壓穩定可靠。其工作通過0-32Mpa,高壓氣體對CNG減壓閥進行氣密性試驗，釋放CNG減壓閥出口對CNG減壓閥減壓后的出口壓力的穩定性檢測，手動調壓閥調整壓力對CNG減壓閥的安全閥進行測試，通過氣體流量計對CNG減壓閥的輸出流量進行流量大小檢測，因此該裝置是一臺可以對減壓閥氣密性，減壓閥的減壓穩定性，減壓閥的安全閥及其減壓閥的輸出流量進行全方位測試的綜合試驗裝置。

?

性能參數：

1.系統驅動氣源壓力為0.3-0.8Mpa壓縮空氣

2.氣體入口小壓力0.1bar

3.氣體入口壓力10bar

4.輸出壓力：12-32Mpa

5.流量：248L/min(入口壓力為0.8Mpa)

6.驅動氣體入口尺寸：￠12直插接頭

7.減壓閥連接為高壓快插接頭

8.高壓管路配有高壓減壓閥及高壓控制卸荷閥

?

???CNG減壓器試驗臺結構采用箱型整體結構，動力站集成化設計裝配，無外泄漏，外表整潔美觀，試驗臺所有管路采用可靠的密封方式，杜 跑冒滴漏現象！

?

一、通過對驅動氣源壓力的調整，便能得到相應的增壓后的氣體壓力。當驅動氣源壓力與增壓后的氣體壓力平衡時，增壓泵便停止充壓，輸出氣體壓力也就穩定在預調的壓力上。因而具有防爆、輸出壓力可調、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于閥門、管路、連接件等受壓設備的試壓、氣密性、流量檢測。同時也適合科研、檢驗部門檢測工具。

?

二、用途用于CNG汽車減壓閥性能、CNG改裝汽車管路、閥門、連接件的氣密性檢驗、流量及耐壓檢驗。

?

三、型號意義?GBY40-2B-FL?GBY?---氣密性試驗裝置代號?40?---表示該裝置所使用的氣體增壓泵的增壓比為40：1?FL?---?表示試驗介質為空氣或氮氣

?
