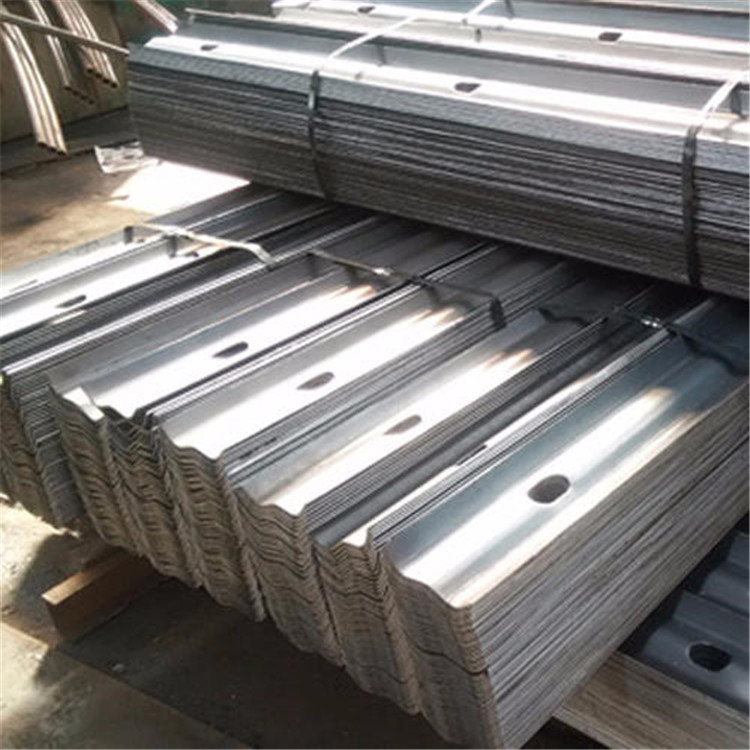

W型鋼帶

1.簡介

W型鋼帶也叫頂板鋼帶，是用高強合金板冷壓而成，W鋼帶與各種錨桿共同組合組成錨桿的整體性，W鋼帶是軟弱巖石和煤頂板控制的選擇。W鋼帶特點，W鋼帶廣泛用于礦井下巷道工作面切眼、峒室及其它領域的巷道支護，對處理不穩定圍巖效果更佳。

1.   技術特點

1、原料采用高強合金帶鋼；

2、具有更高的鋼性和強度；

3、W鋼帶抗彎截面模量提高54倍；

4、W鋼帶在冷壓過程中的硬化作用可提高抗拉強度28-46%。

3.應用原理

通過W鋼帶把分散的多根錨桿聯結起來形成一個整體承載結構，顯著地提高錨桿支護的整體效果，在不完整的頂板巖中應用效果更好。

4.技術參數

型號 展開寬度(MM) 厚度(MM) 成型高度(MM) 孔徑 (MM) 長度(MM)

WD-180 195MM 2.5/2.75/3.2 32 30*60 1100-3000

WD-255 275MM 2.7/3.2/3.5 32 30*60 1100-4000

WD-275 295MM 3.2/3.5/4.0 32 30*60 1100-5000

5.  用途

W鋼帶是一種新型礦山支護材料，W鋼帶采用厚度3—5mm寬度180—320mm卷鋼板，經過冷彎成W型鋼帶后，在W鋼帶中部加工出與錨桿株距相等錨桿孔的W鋼帶。 W鋼帶可與各種各種錨桿共同組合錨盤支架，W鋼帶即通過W鋼帶把分散多根錨桿聯結起來形成一個整體承載結構，W鋼帶廣泛應用于煤礦井下巷道，工作面切眼、峒室及其他領域的巷道支護，對處理不穩定圍巖效果更佳。

6.優越性

W鋼帶與平鋼帶相比的技術優越性：

1、W鋼帶抗彎截面模量提高37倍。

2、鋼度提高70倍左右。

3、W鋼帶冷軋過程中的硬化作用，提高抗拉強度12%--15% 。

7.使用說明

目前，國內各集團公司生產礦井中，W鋼帶有的采深已達500-1000多米，地應力、圍巖受力及變形復雜多樣，單一的錨桿支護已不能滿足破碎頂板、復合頂板、頂板壓力大的巷道支護要求，而用錨桿與W鋼帶共同組成的錨梁系統，可以有效地控制頂板，同時還可以應在斷口大的巷道、硐室的支護。錨梁系統不僅解決了巷道支護難題，還可以應用在其他斷面大的巷道、硐室的支護，也可以用在滑坡、堤、壩的加固。
