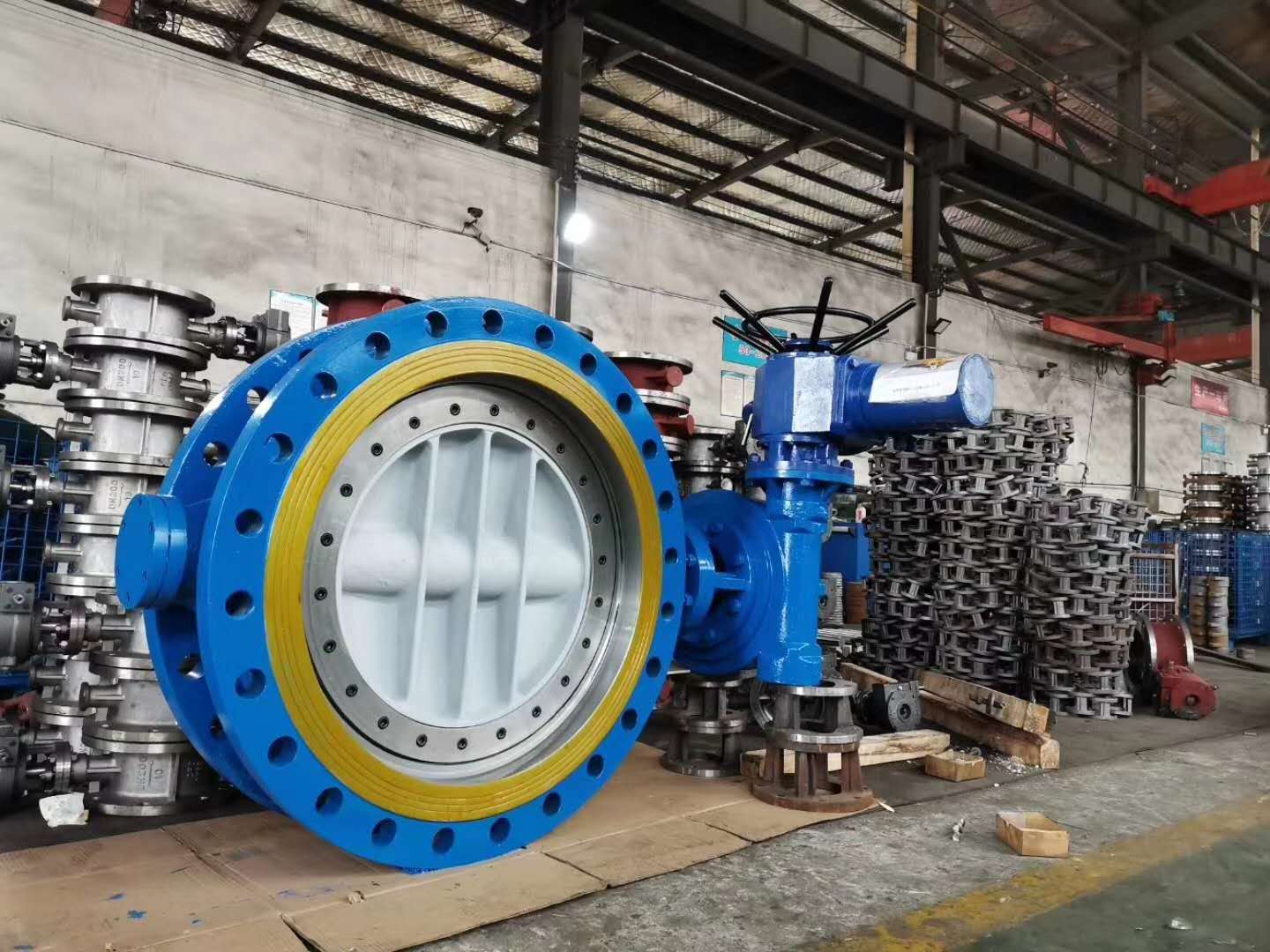

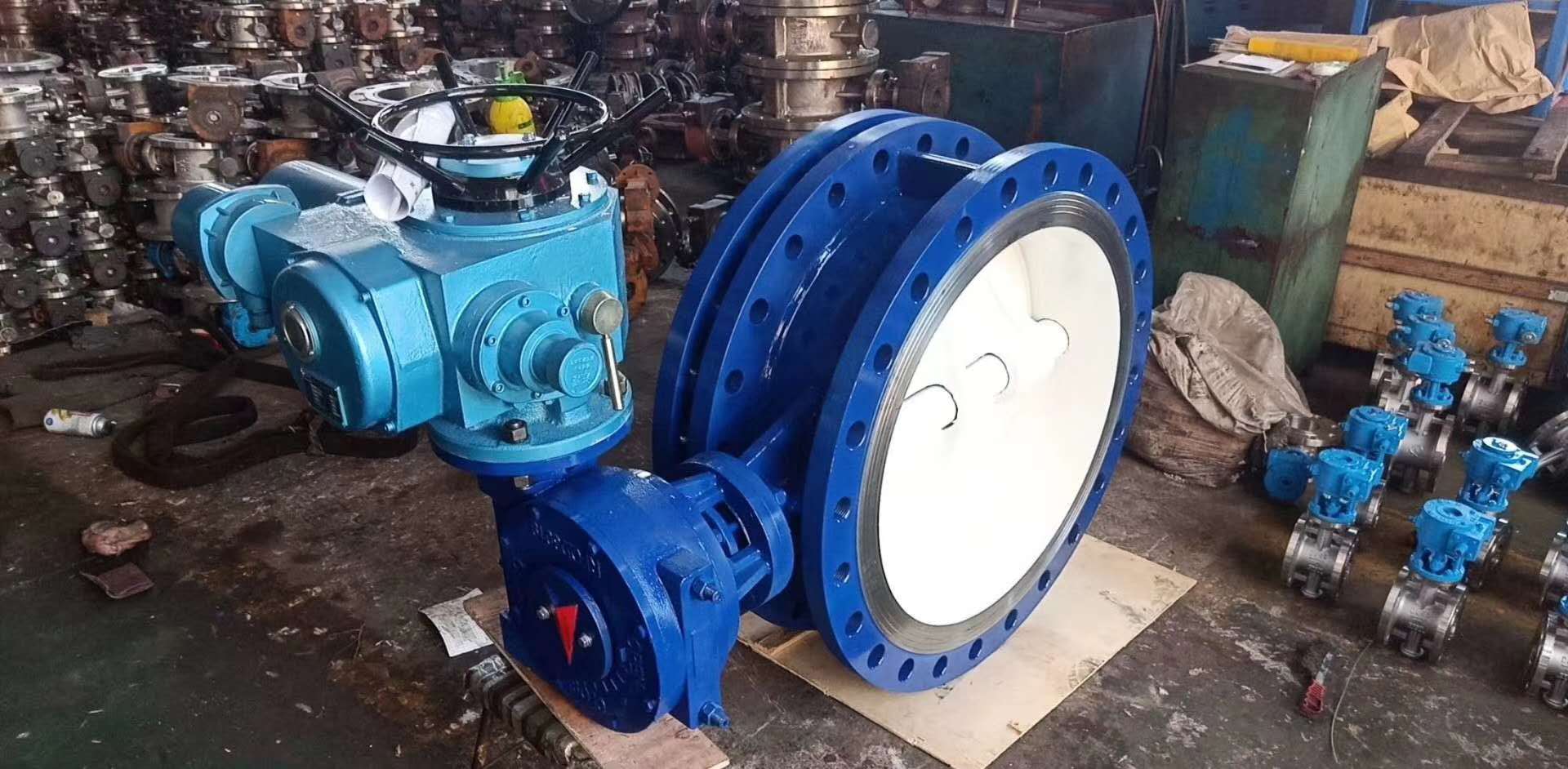

三偏心多層次硬密封對夾蝶閥
概述
三偏心多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
主要技術參數 公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動
主要零件的材質 零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與耐高溫板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承 奧氏體不銹鋼、304氮化
填料 柔性石墨
三偏心特點及原理
1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
注:法蘭標準:JB/T79.1
