安科瑞單相多回路電流表 導軌式多功能電表AMC16B-1I9詳細介紹

1.概述

       AMC系列多回路電能監控裝置主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量和顯示，并可對各個回路的開關狀態集中監測和顯示，以上各參量還可通訊輸出，實現了對監控要求較簡單的配電出線回路的集中測量和監視。一個AMC16多回路監控裝置就能實現對多個回路的電參量的測量和開關狀態的監測，大大方便了系統的接線、安裝、調試；節約了用戶的投資，降低了系統成本。

訂貨范例：
具體型號：AMC16B-3E3
技術要求：輸入相電壓AC220V；接線方式三相四線；輸入電流AC 5A變比自設；3路三相回路檢測；準確級0.5級。
通訊協議：RS485接口 Modbus/RTU協議
輔助電源：AC/DC220V

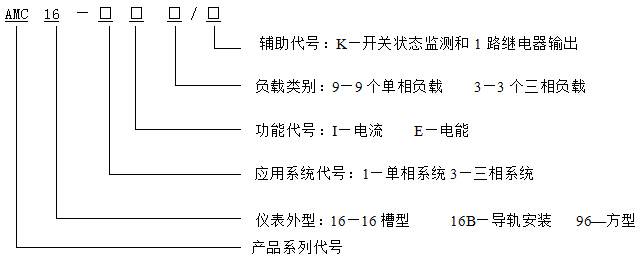

2.安科瑞AMC多回路電能監控裝置,多功能電能表型號說明

3.技術指標

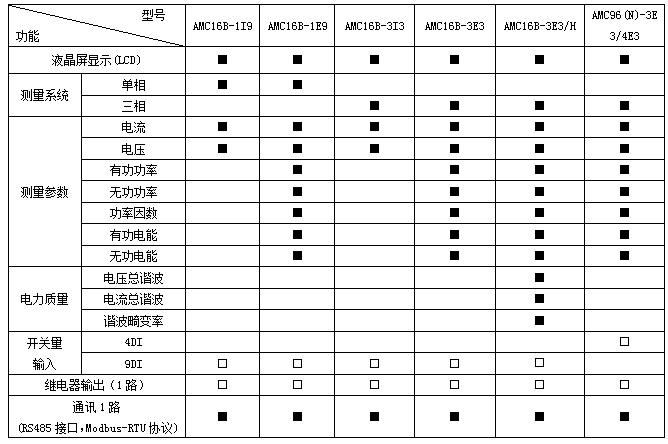

4.產品規格

注：“■”為標配功能，“□”為選配功能。

5. AMC系列監控裝置外形及尺寸(單位：mm)

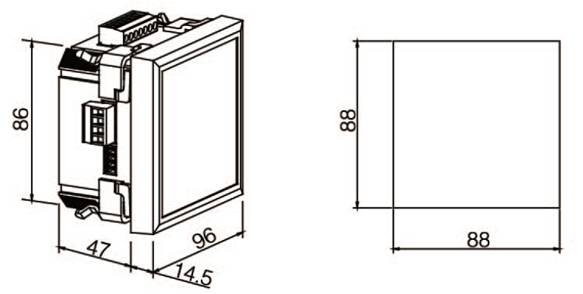

    ● AMC96N多回路監控裝置外形及尺寸

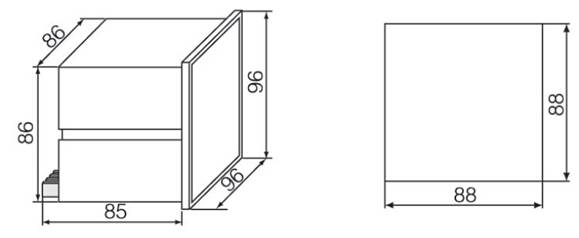

  ● AMC96多回路監控裝置外形及尺寸

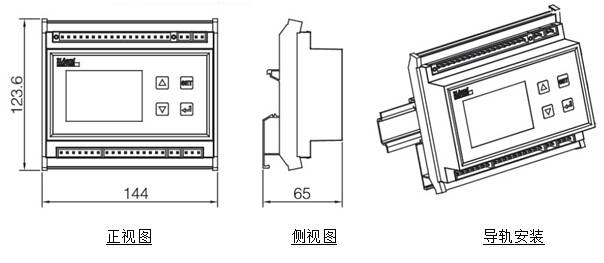

  ● AMC16B多回路監控裝置外形及尺寸

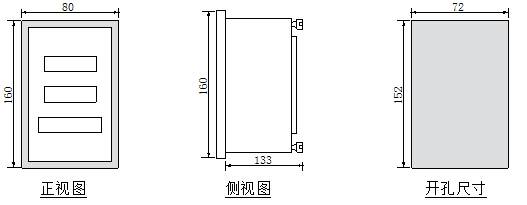

 ● AMC16多回路監控裝置外形及尺寸

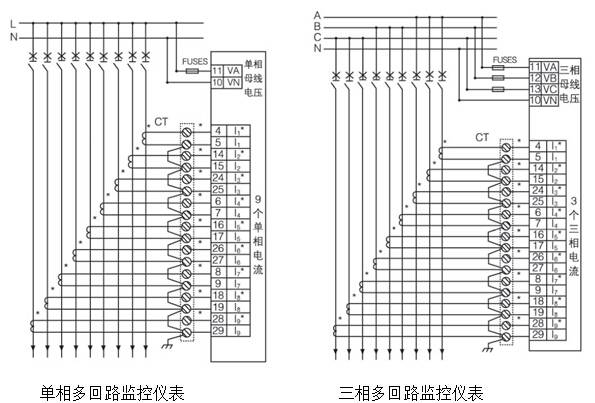

6.接線端子圖
