| 產品特性 : | 安全可靠 | 品牌 : | 奧萊 |
| 型號 : | AL | 工程機械種類 : | 混凝土機械 |
| 產品別名 : | 高壓臥式泥漿泵 | 產品用途 : | 處理各種軟地基的注漿作業 |
| 產品類型 : | 全新 | 規格 : | BW-320 |
奧萊BW320注漿泵 高壓臥式泥漿泵支持定制 BW320三缸注漿泵
泵的用途cm03
BW-320 型泥漿泵是地質勘探事業近年來發展的液動沖擊鉆進、螺桿鉆進等鉆探技術而研制的新產品。能在巖心鉆探過程中向鉆孔內提供沖洗液（泥漿或清水），使之在鉆孔內循環，以達到攜帶巖屑返回地表面， 保持孔底干凈，并冷卻與潤滑鉆頭及鉆具，保護孔壁防止垮塌，還能作為動力源，帶動沖擊器（或螺桿或蝸輪）幫助鉆進。是現代鉆探重要設備之一。
BW-320 型泥漿泵特別適用于處理各種軟地基的注漿作業。為三缸單作用往返柱塞泵（見圖 1），具有四檔齒輪變速，主要可作孔深 1000 米內液動沖擊鉆進配套，也可作 15000 米內螺桿鉆進、渦輪鉆進配套，還可做孔深 2500 米內普通巖心鉆進配套。采用曲軸箱與變速箱一體設計，所以該泵不僅性能可靠，易損件壽命較長， 而且體積小和質量輕，分解性好，便于山地搬遷，是地質勘理想設備，還可以工程施工鉆進、制糖、制酒堤防灌漿等其他各種用途。
本漿所用沖洗液不應含有對金屬及橡膠件起腐蝕作用的化學雜質，且其溫度不得超過 50℃。使用泥漿時推薦比重為 1.03～1.12，粘度為 18～25 秒，含砂量不大于 4﹪，沙粒直徑應小于2毫米，PH 值 7～8，泥漿中不得有泥團、雜草、樹葉等堵塞濾水器的夾雜物。
本泵根據用戶的不同需求，分下列不同型式出廠：
BW320 型 （基本型）動力為電動機（不含安全閥、三通）
BW320Ⅱ型 動力為電動機（含安全閥、三通）
2 主要技術參數
規格型號 | BW320-Z | |||
型式 | 臥式三缸單作用往復柱塞泵 | |||
行程（mm） | 110 | |||
缸徑（mm） | 80 | |||
泵速（r/min） | 214 | 153 | 109 | 78 |
流量（L/min） | 320 | 230 | 165 | 118 |
壓力（MPa） | 5 | 6 | 8 | 10 |
容積效率（%） | 90 | |||
總效率（%） | 78 | |||
所需功率（KW） | 30 | |||
大皮帶輪節徑（mm） | 495(C型×5槽) | |||
主軸輸入轉速（r/min） | 535 | |||
吸水高度（m） | 2.5 | |||
進水管直徑（mm） | 76 | |||
出水管直徑（mm） | 32 | |||
外形尺寸（mm） | 1905×1100×1200 | |||
重量（Kg） | 1000 | |||
3 泵的結構及特點

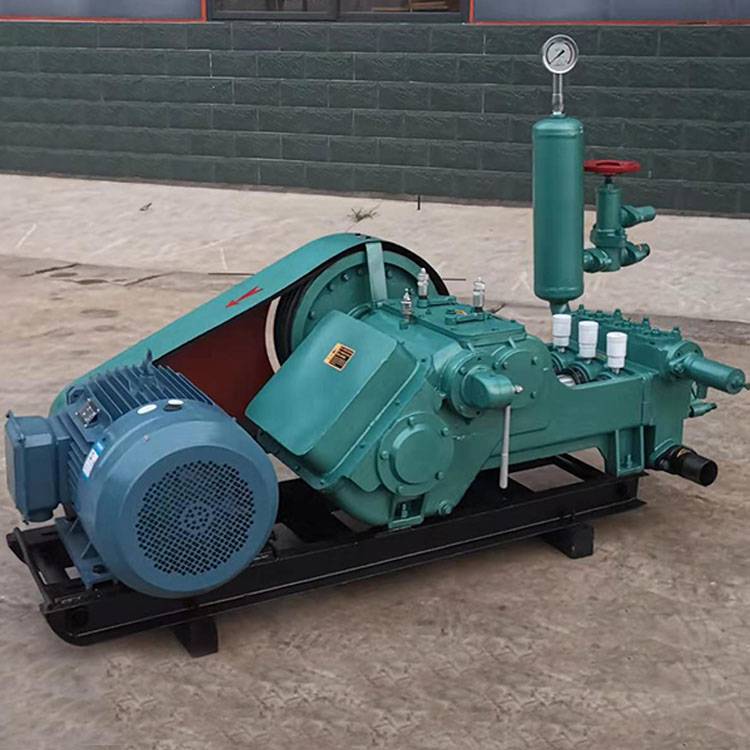

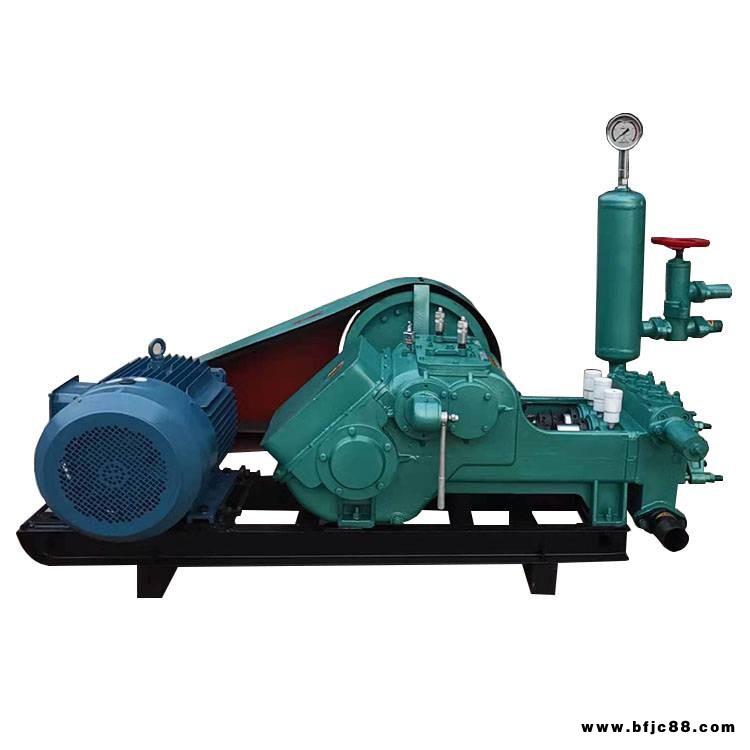

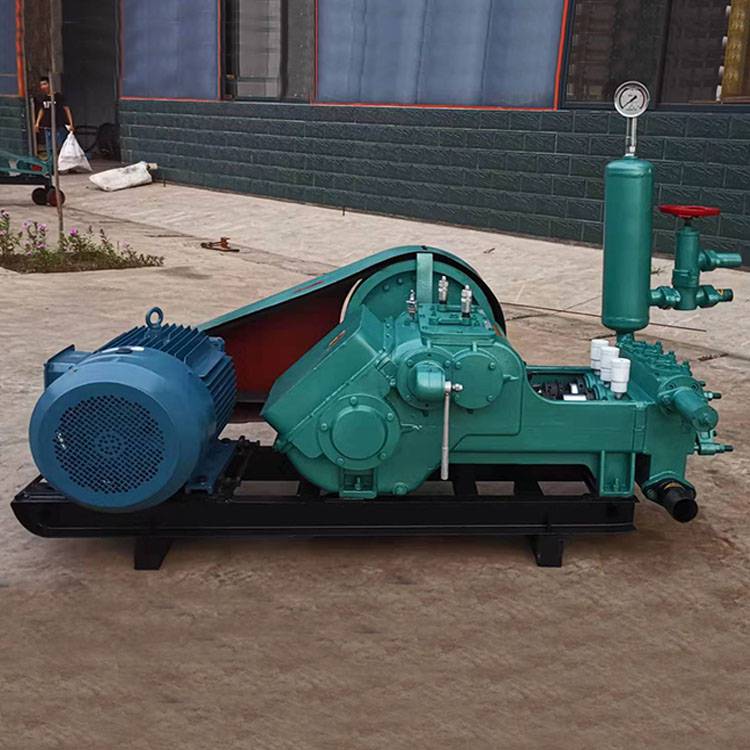

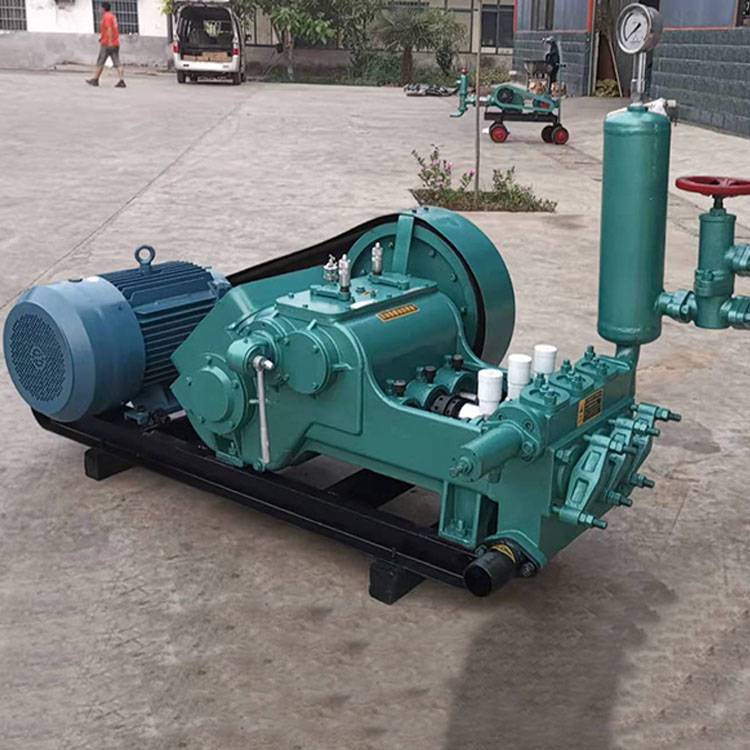

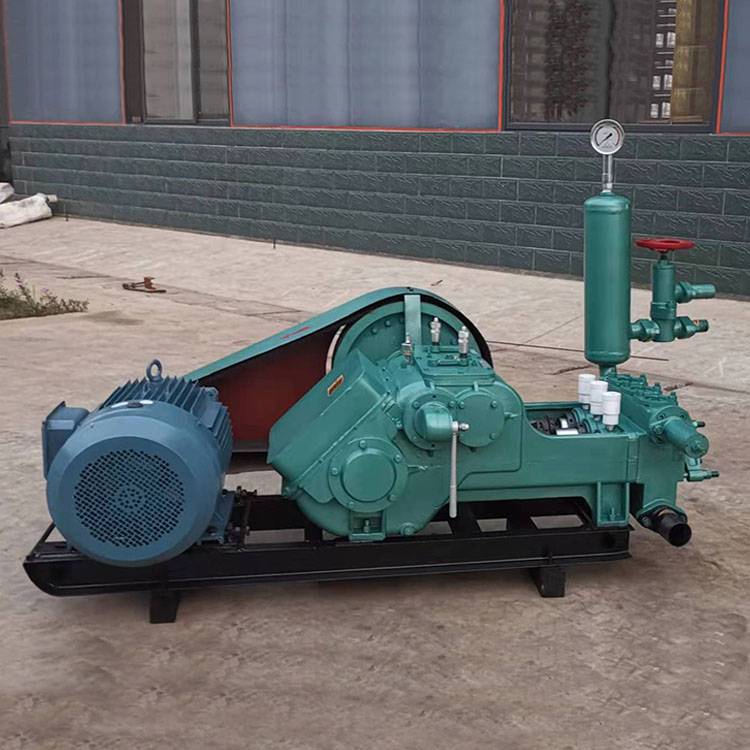

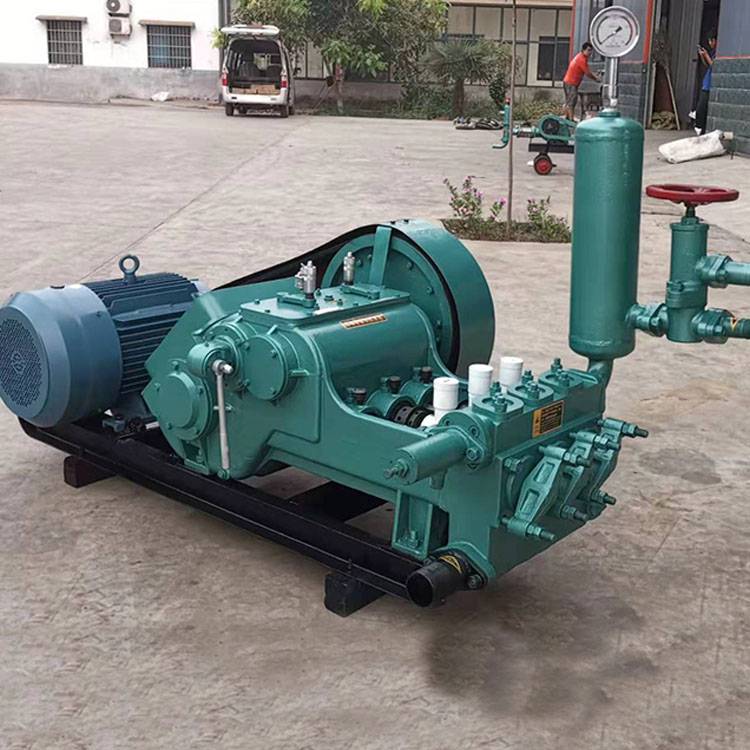

BW-320 型泥漿泵主要由泵頭、泵體、離合器、防護罩、泵架、空氣室與壓力表、濾水器、安全閥、三通、等部件組成（見圖 1）。（基本型不含三通、安全閥）
泵的輸入端裝有 C 型五槽三角皮帶輪，輪內安置摩擦離合器作為開停之用。本泵有多種結構型式，配動力電機（YE2200L-4、30kw、1470r/min）；配柴油機動力（X4105、48 馬力、1500r/min）；還有不帶動力單機出廠，由用戶自配動力等型式。
