| 品牌 : | 思宇 | 型號 : | CVIV-FMST-60 |
| 類型 : | 液壓式壓力試驗機 | 測量范圍 : | 0-100MPA |
| 測量精度 : | 0.05MPA | 負荷 : | 1000N |
| 重量 : | 300KG | 適用范圍 : | 閥門檢測 |
| 加工定制 : | 是 |

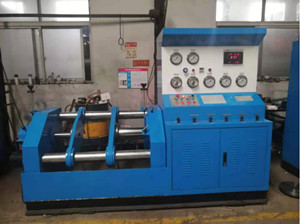

液壓閥門試驗臺技術方案
1、液壓閥門試驗臺概述：
液壓閥門測試機應按照CB/T13927-92《通用閥門壓力試驗》和ZBJ16006-90《閥門的試驗與檢測》標準制造；參照國際標準IS05208《工業用閥門的壓力試驗》和美國石油學會標準API1598《閥門檢驗和試驗》的規范試驗要求。
2、閥門試驗機原理及結構：

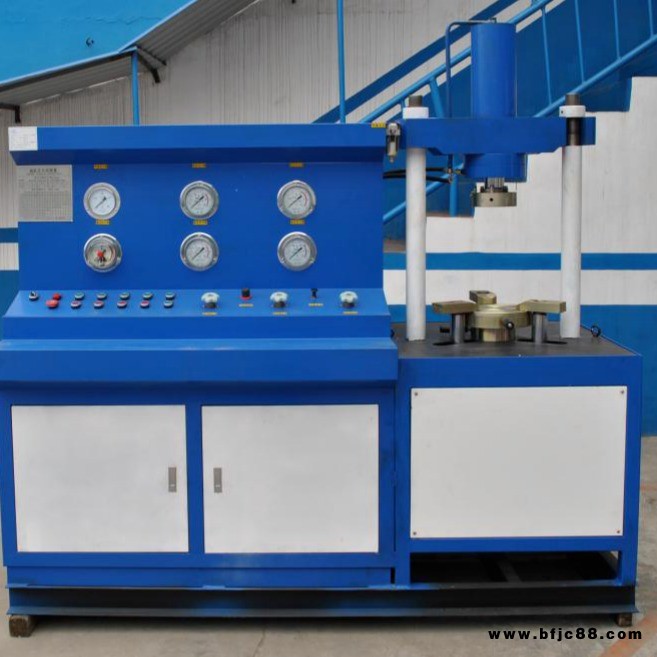

本機結構分為由夾緊裝置、控制機構及水壓供壓系統三部分組成。夾緊裝置包括（上橫梁、上頂油缸、立柱、下工作臺）等部件；控制機構包括（電磁換向閥、控制電氣、按鈕、液壓系統）；供壓系統由（低壓注水旋渦泵，液壓油缸壓泵，貯水箱及電氣控制系統）、通過管路及電路聯結起來組成整體。具有結構簡單緊湊、功能完善、操作方便等特點。
采用以被試閥門法蘭平面或焊接端面坡口為密封。上橫梁可以90度旋轉（方便大口徑閥門吊裝），由上方頂壓油缸帶動密封盤頂緊閥門另一端法蘭口進行閥門強度耐壓試驗和密封試驗（可根據被測試閥門的長度來調節上下距離、不受閥門長度限制）頂壓油缸頂緊壓力在(3.0—25.0MPa)等級之間，手動控制增壓值可隨意調節，根據被試閥門在不同通徑和不同壓力等級下,進行閥門密封試驗和強度試驗.方便直接觀察閥門殼體部位的砂眼、氣孔等缺陷泄漏現象，閥門試驗介質雙向進水和泄壓，并留氣源接口方便用戶自由連接（氣源用戶自備）。該機配有低壓注水泵和液動高壓水泵供壓裝置。
3、測試壓力范圍對照表：
型號 | 測試閥門范圍（mm） | 試驗介質壓力范圍（Mpa） | ||
通徑DN（mm） | 公稱壓力 | 強度試驗壓力 | ||
CVIV-350 | DN50-350（2＂-14＂） | 50 | 1.6-10.0 | 15.0 |
4.設備主要技術規格參數
產品名稱 | 液壓閥門測試機 | |
型號規格 | ||
試驗介質 | 水，氮氣（外接氣源） | |
適用閥門類型 | 閘閥、截止閥、球閥、蝶閥、刀閘閥等閥門 | |
允許試驗閥門通徑壓力 | 公稱通徑DN/mm | DN50-350/2”-14” |
公稱壓力PN/MPa | 1.6-15MPa | |
允許試驗閥門法蘭 | 法蘭直徑m m | 500 |
小法蘭直徑m m | 160 | |
允許試驗閥長度 | 長閥門mm | ≧700 |
短閥門mm | ≧178 | |
? 結構參數 | 開檔（長度）mm | ≧800 |
拉桿直徑mm | 90 | |
頂緊油缸直徑mm | Φ150 | |
設計承負壓緊力T(約) | 50噸 | |
? 水壓系統 | 高壓供壓泵 | 輸出壓力15MPa |
低壓注水泵 | 流量3M3/n，輸出壓力0-1.5MPa | |
氣壓試驗 | 空壓機/氣源 | 由用戶自配連接使用 |
電源 | 電壓V/頻率Hz | 380/50 |
電機 | 功率Kw/極數p | 3.0kw |
外形尺寸 | 長·寬·高mm（約） | 2150*950*2500 |
理論重量 | KG | 2500KG |
5、設備參照的標準
1、JB3915-85《液壓機安全技術條件》
2、GB/T13927-2008《工業閥門壓力試驗》
3、G B/?T52261《工業機械電器設備通用技術條件》
4、GB/TB927-92《通用閥門壓力試驗》
5、JB/Y9020-1999《閥門試驗與檢測》
6、AP1598-99《閥門的檢查和試驗》
7、GB/T26480-2011《閥門的檢驗和試驗》
