威綸通觸摸屏與DTD433H及DTD433F無線Modbus通信實例

★ 特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。

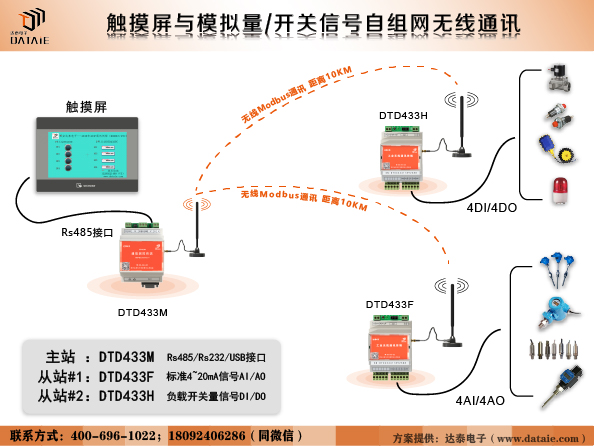

一、方案介紹

本方案是基于Modbus RTU協議下實現的1主多從自組網無線通信形式，主站為威綸通觸摸屏，DTD433H和DTD433F分別作為從站。DTD433H具備輸入和輸出開關量信號功能，DTD433F具備輸入和輸出標準4~20mA模擬量信號功能，信號傳輸方向由用戶原系統主從設備所實現的功能決定。

方案中采用達泰無線Modbus開關量測控終端——DTD433H、達泰無線Modbus模擬量測控終端——DTD433F與達泰電子無線通信數據終端——DTD433MC，作為實現無線通訊的硬件設備。

無線組網方案,485無線傳輸通訊模塊,威綸通觸摸屏無線,傳感器信號采集,開關量信號無線控制,數字信號無線,智能化改造,工業無線通訊,無線,plc達泰電子

二、應用場景

   1. 觸摸屏用于監測和控制各個從站設備的運行狀態

工廠內的設備眾多，且分布在各個生產車間。工廠需要對設備狀態及運行數據匯總在觸摸屏端顯示。部分設備的運行信號，由于布線不便，形成了孤島模式。如今智慧工廠的建立，需要對各層級的數據，匯總到調度中心進行統一管理。

該場景下，由于需要監控的設備多且分散在整個廠區內，優選無線方式改造，能夠大大縮短改造周期和降低改造成本。觸摸屏作為主站，一般安裝在調度中心；DTD433H和DTD433F作為從站，安裝在現場的每個設備端。此方案通過對設備DI/DO信號和狀態信號的采集和傳輸，運維人員可通過觸摸屏監測到整個廠區設備的運行情況并對設備進行遠程控制。

三、測試設備與參數

   1. 硬件環境搭建

① 主站設備：威綸通觸摸屏 × 1臺
② 開關量從站設備：DTD433HC × 1塊
③ 模擬量從站設備：DTD433FC × 1塊
④ 無線數據終端（主站設備）DTD433MC × 1塊

   2. 測試參數

① 通訊協議：Modbus RTU協議
② 主從關系：1主2從
③ 主站通訊接口：Rs232接口
④ 從站接口：開關量信號（DI/DO）；模擬量信號（AI/AO）
⑤ 供電：9-24VDC
⑥ 傳輸距離：100米，500米，1KM，3KM，20KM

無線組網方案,485無線傳輸通訊模塊,威綸通觸摸屏無線,傳感器信號采集,開關量信號無線控制,數字信號無線,智能化改造,工業無線通訊,無線,plc達泰電子

四、產品介紹

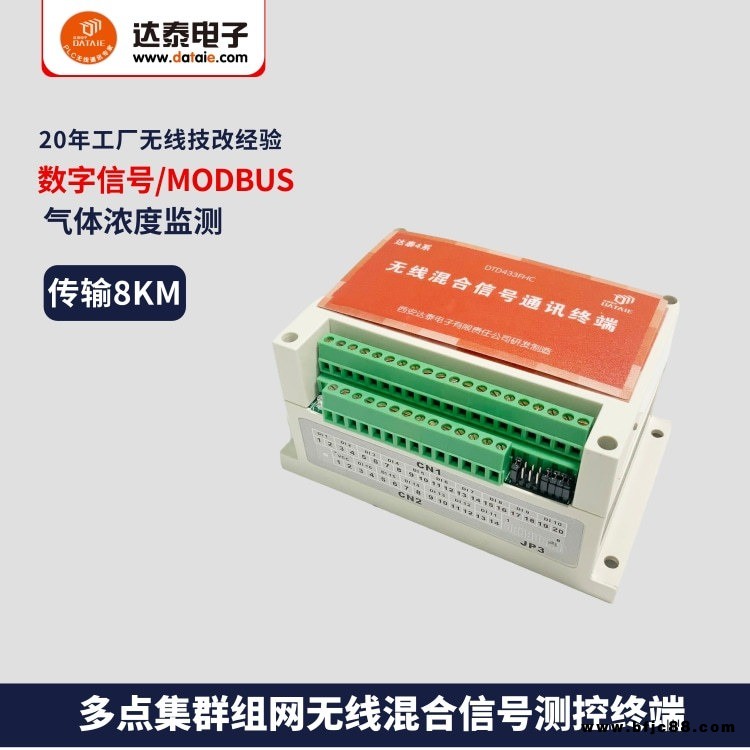

◆ 達泰無線Modbus測控終端

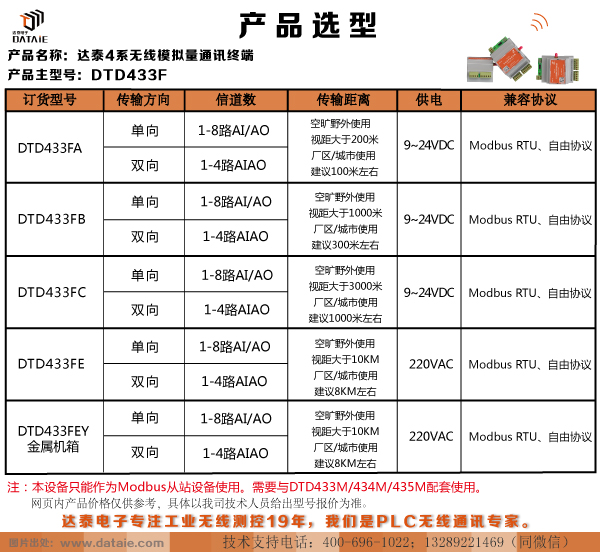

DTD433H及DTD433F無線MODBUS測控終端產品是針對工業級用戶，采用MODBUS RTU協議，并以無線通信方式代替有線RS485網絡的模塊化產品，可直接接入組態軟件，與PLC、DCS、工業儀表、傳感器等設備連接組成工業自動化測控系統。產品體積小巧，具有精美鋁合金或可導軌安裝的PVC塑料外殼，只要接入標準串口，24V直流電源即可工作。

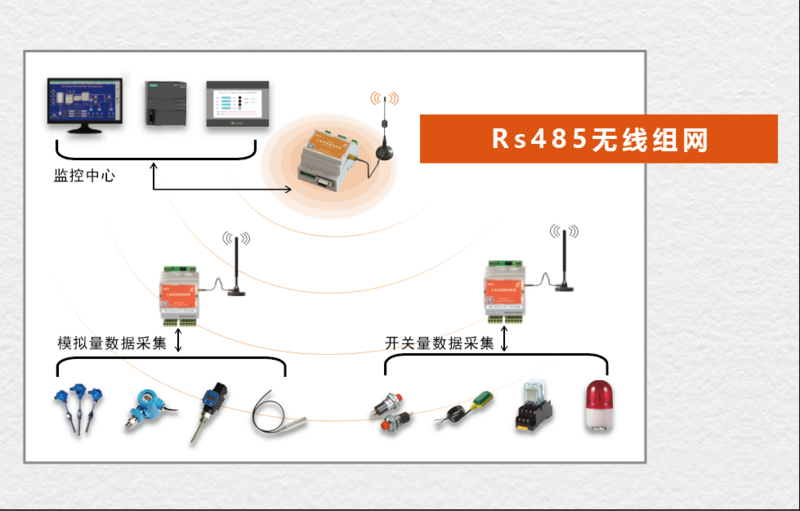

多點集群自組網通訊必須有一個主機（主站），主機型號為DTD433M、DTD434M、DTD435M無線通訊終端，才能與從機進行自組網無線通訊。從機（從站）可以采集開關量、模擬量信號，型號為DTD433H、DTD433F。一臺主機可與256個從機配套使用。所有從機的地址都是維一的，不會存在從機間互相干擾的情況。

五、測試方法

   1. 系統參數設置

   2. 觸摸屏畫面制作

   3. 1號從站DI屬性設置

   4. 2號從站AI屬性設置

   5. 模擬量對應關系的設置

六、測試結果

通過外部給1號從站DI點信號，看觸摸屏對應的點是否有亮，如果點亮，表示通訊正常。
通過外部給2號從站AI點信號，看觸摸屏對應路數是否和信號源一樣，如果一樣，表示通訊正常。

原文出處：http://www.dataie.com，西安達泰

七、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，24小時就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

無線組網方案,485無線傳輸通訊模塊,威綸通觸摸屏無線,傳感器信號采集,開關量信號無線控制,數字信號無線,智能化改造,工業無線通訊,無線,plc達泰電子

八、部分成功應用案例

◆ 深圳招商建筑科技有限公司，電腦端無線監測工地設備故障信號
◆ 湖南博云東方粉末冶金有限公司，13個工位要料/故障信號傳到上位機
◆ 鞏義市北控水務污水處理廠，電腦組態軟件無線控制多臺電機啟停和故障監測
◆ 北京福田戴姆勒汽車，裝配車間觸摸屏無線控制20多臺照明燈
◆ 杭州雅馬哈樂器有限公司，臺達PLC和車間傳感器以及設備運行故障信號反饋
◆ 揚州泰富特種材料有限公司，電腦端PLC無線控制煤堆兩側共46個噴水閥門開關
◆ 寶馬汽車廠，噴涂車間組態界面上無線控制近百個噴漆設備
◆ 泰興金江化學工業有限公司，現場儀表4~20mA信號到DCS，2KM
◆ 中船重工(沈陽)遼海輸油設備有限公司，現場多個開關信號無線采集到顯示屏上顯示，100m
◆ 蘇州貿貝特自動化科技有限公司，現場設備報警信號采集到plc，1KM
? 持續更新
