工業廢水處理循環利用系統流量計液位無線遠程測控（陜西重型汽車有限公司項目）

特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。

產品介紹

???達泰1系模擬量無線傳輸器-DTD112F

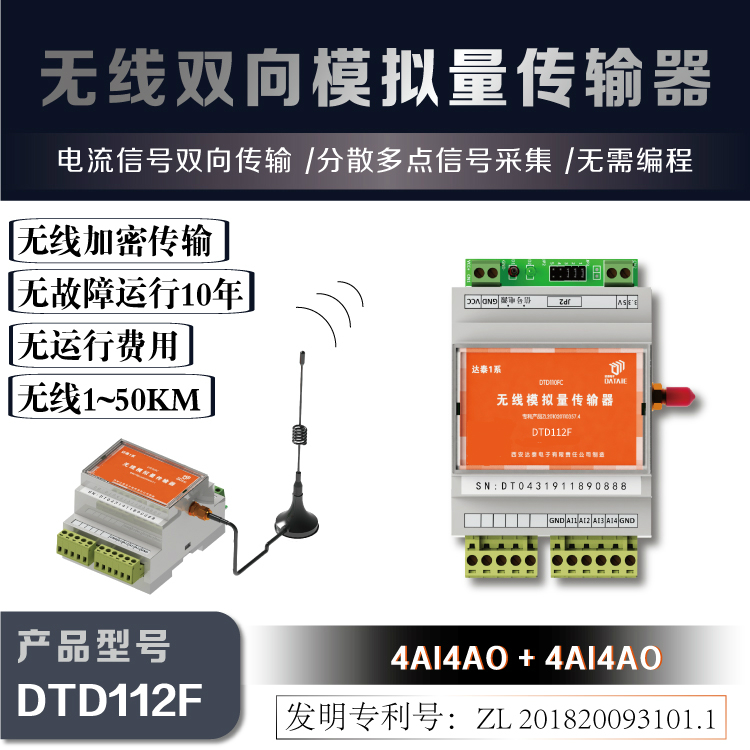

達泰1系工業級無線模擬量信號傳輸器DTD110F實現點對點的無線模擬信號遠傳功能，通過無線信號發射器和無線信號接收器代替了有線信號傳輸導線，發射端4-16路4~20mA信號輸入，與接收端提供4-16路4~20mA信號輸出信號，與發射端信號逐一對應。還可以選用雙向模擬量傳輸終端DTD112F，每個終端有4-8AI/4-8AO，兩端的模塊輸入和輸出相互對應
DTD110F及DTD112F通過無線方式傳輸工業現場的模擬量信號，采集工業現場標準4~20mA電流信號并通過無線方式傳送，可以接入顯示儀表、PLC或DCS等設備。無線可靠傳輸距離可達3公里，特殊要求可以定制5公里以上超遠距離。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

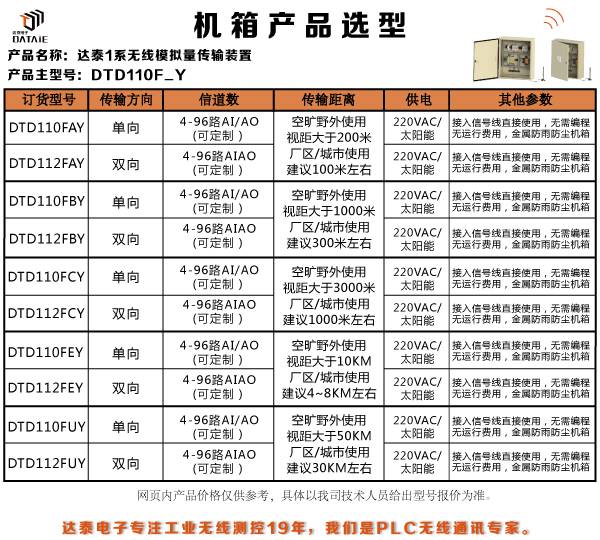

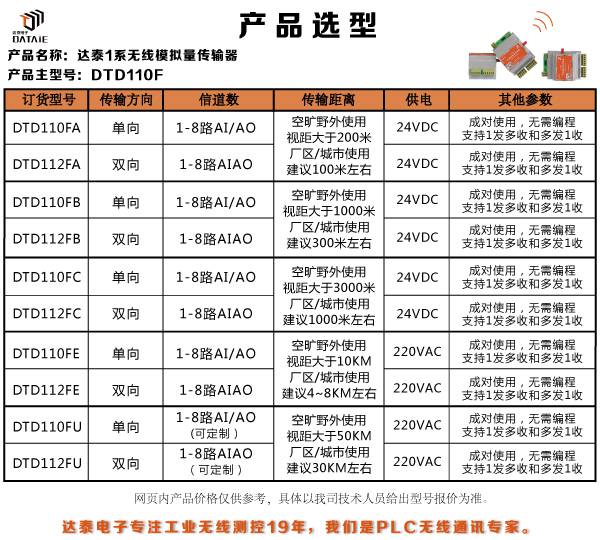

DTD112F產品選型

項目背景

陜西汽車集團有限責任公司（以下簡稱陜汽集團）總部位于美麗的十三朝古都、國際文化名城——陜西省西安市，是選型對比試驗后保留的重型越野車生產基地，以開發和制造重型越野汽車（延安SX250）、成功引進斯太爾重型汽車生產項目、引進德國MAN公司先進重卡技術開發生產出具有當代國際水平的德龍F2000系列重型汽車而出名。
陜西重型汽車有限公司（以下簡稱陜重汽）隸屬于陜汽集團。陜重汽是重型商用車領域先進企業、是我國西北地區大型重型汽車制造企業，產品覆蓋重型越野車、重型卡車、重型車橋及汽車后市場等領域。建廠50多年來，先后承擔了一代、二代、三代重型越野車研制生產任務。

模擬量采集模塊,無線數據傳輸模塊,無線通信模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc

客戶需求及無線改造方案

1. 熱動力車間的冷凝塔處于低液位時，污水處理車間的凈水池水泵開啟并供應生產用水（高液位停泵）
2. 污水處理車間的污水池處于低液位狀態的時候，熱動力車間的污水池水泵可以開啟進行排污（高液位停泵）
3. 熱動力車間與污水處理車間間隔500m左右
4. 同一車間內水泵和超聲波液位計信號通過PLC控制與監測
5. 由于廠區面積較大，廠房較多，若采用有線方式施工成本高，周期長，故考慮需求1和2的功能，需要用無線的方式完成。

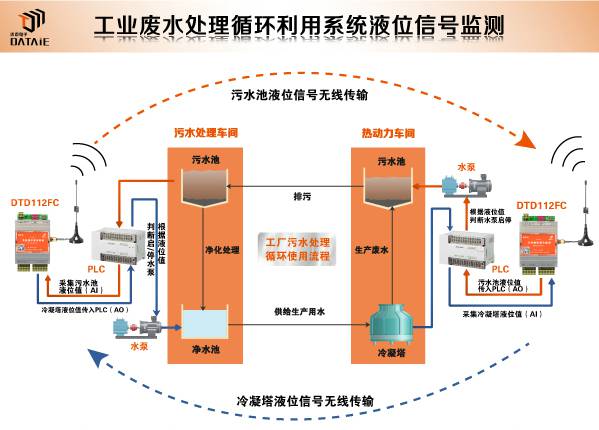

無線通訊方案示意圖

西安達泰電子PLC無線通訊專家團隊給出了如下的解決方案

根據現場情況，PLC無線通訊專家決定采用一套達泰無線雙向模擬量信號傳輸器——DTD112FC來實現用戶的需求，每個DTD112FC無線終端都提供1路模擬量輸入（AI）和1路模擬量輸出（AO）功能。分別在污水處理車間和熱動力車間的PLC控制柜內安裝一臺DTD112FC無線雙向模擬量信號傳輸器。
安裝在熱動力車間的DTD112FC無線傳輸器，AI端子用于采集冷凝塔液位計輸出的標準4-20mA信號，并將該信號通過無線方式傳輸給500m外，污水處理車間的DTD112FC無線傳輸器，AO端子輸出的信號接入PLC中，通過PLC程序判定該液位值是否應該開啟或停止污水處理車間凈水池的水泵。從而實現需求1的功能。
安裝在污水處理車間的DTD112FC無線傳輸器，AI端子用于采集污水處理車間的污水池液位計輸出的標準4-20mA信號，并將該信號通過無線方式傳輸給500m外，熱動力車間的DTD112FC無線傳輸器，AO端子輸出的信號接入PLC中，通過PLC程序判定該液位值是否應該開啟或停止熱動力車間污水池的水泵。從而實現需求2的功能。

模擬量采集模塊,無線電通訊模塊,無線數據傳輸模塊,plc實現無線通訊,智能化改造,工業無線通訊

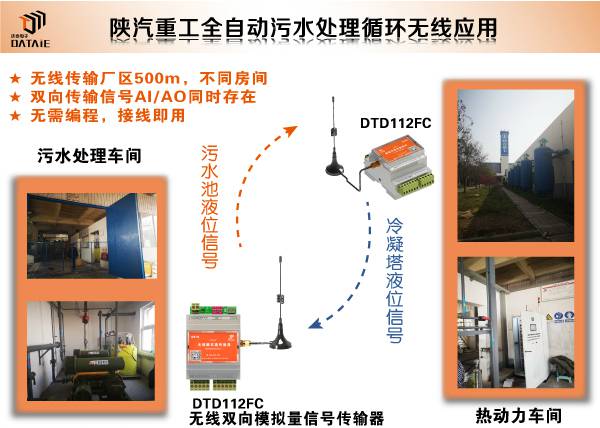

現場實物安裝圖??
