HX-4G多模視頻監控指揮系統(4G無線偵查布控系統)

?

4G多模視頻監控指揮系統? ??

產品描述：

? ? ?單個LTE模塊，支持TDD制式的4G網絡，支持GPS，SD卡存儲，帶WIFI ，內置電池（可持續工作6-8小時）

產品照片：

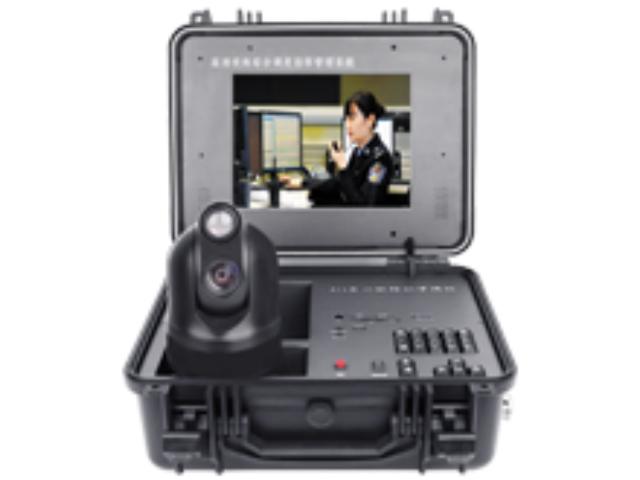

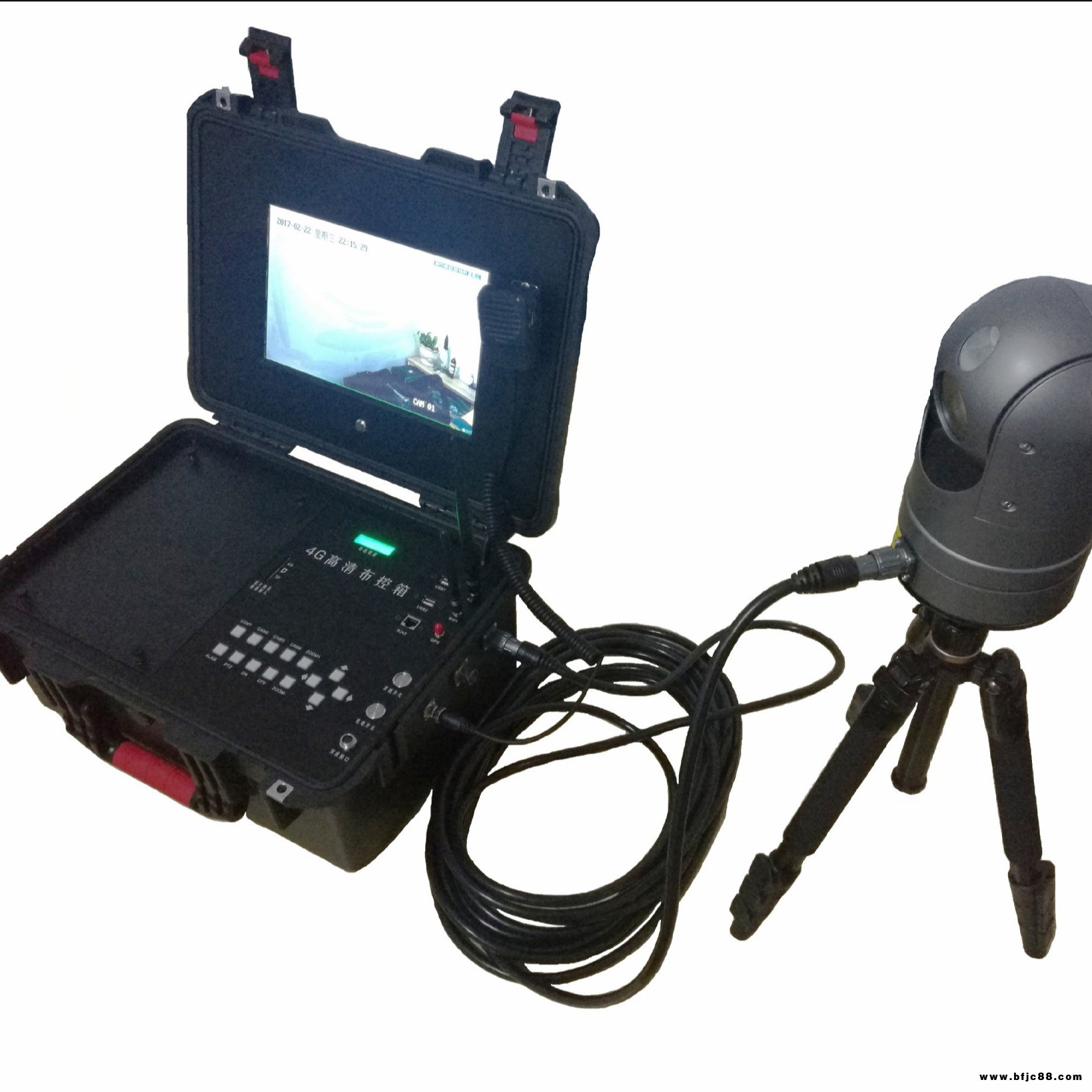

圖1：布控球系列產品外觀圖

圖2： 底蓋卡槽

產品應用場景：

3/4G布控球網絡攝像機是針對車載、單兵和艦船等視頻監控而開發的一款產品，由高清晰攝像機、陣列紅外照明燈組、高精度云臺和減震吸盤等模塊組成。配備高清一體化機芯,輸出視頻清晰自然，可搭配18倍、22倍和30倍三種變焦鏡頭，滿足不同應用需求；獨立紅外照明燈組保證攝像機在全黑的環境下清晰拍攝60米之內的物體；采用全鋁機身設計，耐候性極強，輕松應對任何惡劣顛簸的使用環境；采用全新的傳動系統，云臺定位精度明顯高于傳統云臺，同時具備較大的保持力矩，不會因?yàn)閿z像機的震動而使云臺發生偏移；新穎的真空磁力復合吸盤使攝像機能夠牢固吸附在光滑的金屬表面，安裝固定極其方便，機身上的拉手設計給攝像機的搬動帶來了極大的便利；此款攝像機所具備的這些特點使之成為各種移動視頻監控的良好之選。?

產品優勢：

支持TDD制式的4G網絡，支持3G、WIFI 通訊方式

支持高清存儲和無線傳輸，行業較新

采用高清防水?dāng)z像機，360度無限位云臺，磁吸式底盤，布控方便

內置大容量鋰電池，可支持設備長時間續航

具備很好的人機操作控制界面，并可根據要求添加定制內容

遠程實時監控，藍牙無線雙向語音對講

獨特?zé)o線編碼傳輸技術，確保流暢的視頻效果?

錄像存儲結構(CEFS流式存儲技術)，超強容錯，異常斷電數據不損失

SD卡存儲

嵌入式系統設計，內置硬件看門狗，可7×24小時連續運行?

內置10Ah鋰電池，可布控6-8小時

配備專業保護箱，便攜袋，支架等

主要功能列表：

整機功能

類型 細項 功能描述 備注

紅外 紅外燈 紅外燈數量4顆

? 支持有效紅外距離60米，自動控制

? 紅外燈壽命大于1年

攝像機

高清 圖像傳感器 1/3″SONY /Hitachi/samsung高清一體化機芯

三星一體化高清機芯18X,20X,30X可選

有效像素 1329×1049（1.3M）

分辨率 1080P（1920*1080P 25幀/秒）

720P（1280*1024P 25幀/秒）

分辨率切換一定要更改機芯的工作模式

照度 （條件：F1.6（W）,50 IRE）

0.8 lx（1/30s）IR-CUT開

0.01 lx（1/4s）IR-CUT關

快門 1/4秒至1/100,000秒

信噪比 >50dB

水平解析度 600TVL（彩色），700TVL(黑白)

寬動態 開/關/自動

水平速度 1°/S ～120°/S

垂直速度 1°/S ～90°/S

水平旋轉范圍 360°連續旋轉

垂直旋轉范圍 0°到180°

標清 圖像傳感器 1/4英寸 Super HAD CCD II

18X,28,36X光學變倍可選

有效像素 440,000像素（PAL）隔行掃描

低照度 0.25lx (F1.35, 50IRE)

分辨率 D1（720*576 25幀/秒）

存儲

SD卡 支持TF接口采用插卡式，按一次鎖死，再按一次彈出.2個TF可接口.

? 支持64G容量

平臺 PC客戶端 C7平臺

手機客戶端 支持Android、Symbian、Windows Mobile等主流手機操作系統的終端設備

網絡

3G 支持單雙卡3G網絡視頻傳輸

? 電信、聯通、移動模塊均可以使用 ?

4G LTE模塊

本地 支持10/100M網絡音視頻傳輸

WIFI WIFI支持802.11b/g/n

? 可設置成AP，通過手機或pad進行直連訪問操作.

藍牙 實現語音通話使用，不進行其他數據傳輸

GPS 外置GPS模塊.

SIM卡 SIM卡槽 采用SIM卡接口采用插卡式，按一次鎖死，再按一次彈出.2個SIM接口.

天線 3/4G天線 內置

電源 電源輸入 支持DC12V電壓輸入，配備充電器12.6v 3A

內置電池 可持續工作6-8小時,10Ah.DC11.1V.

連接線 航空頭 1.網絡配置線：RJ45網口.

2.電源線：一端航空頭，另一端Φ5.5*2.1mm的電源頭

3.GPS模塊

開關鍵 開關機鍵 按鍵型

按一次開機，再按一次關機

功耗 功耗規格 8W，≤20W開啟紅外燈時( 終根據實測)?

溫度 工作溫度 -20-60℃( 終根據實測)

濕度 工作濕度 0~90%無凝結

固定 固定方式 磁力復合吸盤

防震 防震設計 適合復雜路況形式設計

防護 防護等級 防塵防水等級可達IP66( 終根據實測)

尺寸 球芯尺寸 底部直徑150mm×高220mm

材質 外殼材質 塑料，底部金屬
