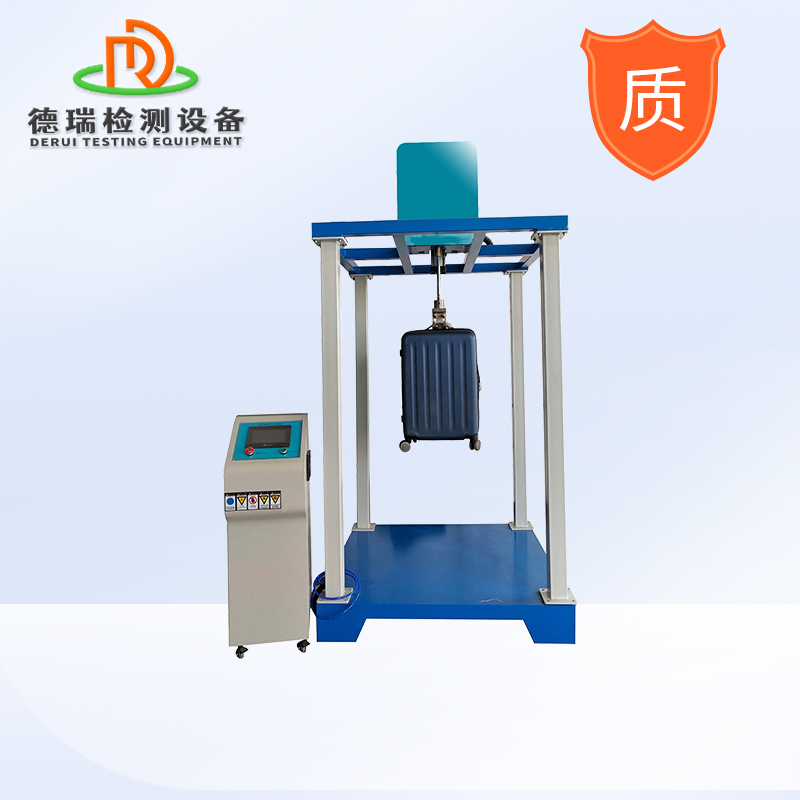

DR-T202深圳箱包拉手振蕩沖擊測試儀簡介

    該設備用于測試旅行箱提把、車縫線及整體結構的耐振蕩沖擊試驗。方法是在對象上裝載規定的荷重，以每分鐘30次的速度單擊及6英寸的沖程對試件做2500次試驗，試驗結果可作為質量改進的參考。

振蕩沖擊試驗機原理

在箱包中加載規定的負重，通過提把、背帶（或完全打開的拉桿）將箱包提起至規定的行程后，在重力作用下做自由落體運動（拉桿測試采用勻速運動），再通過彈簧對沖擊力的吸收和釋放使箱包受到沖擊和振蕩，從而檢驗提把、背帶、拉桿、箱體（包體）的耐振蕩沖擊性能。

振蕩沖擊試驗機設計標準：

QBT 2922-2018《箱包振蕩沖擊試驗方法》

DR-T202深圳箱包拉手振蕩沖擊測試儀主要技術參數：

沖擊高度：6英寸（15cm）

振動方式：彈簧式1.79Kg/mm

測試速度：10～30 C.P.M.可調整

次數設定：1～999999，自動停機

機臺尺寸：(L×W×H) 1400×1200×2500mm

測試組別：1組

重量：390Kg

電源：1∮，220V/50Hz

沖擊試驗機裝置和材料

3.1  振蕩沖擊試驗機

箱包振蕩沖擊試驗機應包括3.1.1～3.1.7規定的部件，主要部件結構示意圖見附錄A。

3.1.1  沖擊裝置

示意圖見附錄A圖A.1，沖擊裝置包括下吸盤、上減震膠塊、減震彈簧、下減震膠塊、沖擊桿、常用夾具（雙肩背帶夾具）。

下吸盤、上減震膠塊、沖擊桿、常用夾具的總質量為（8.1±0.2）kg。

沖擊裝置可上下運動，單向行程為（150±5）mm。行程以沖擊裝置外加負載30kg為基準設定。

3.1.2  上吸盤和降噪裝置

示意圖見附錄A圖A.2，上吸盤處裝有氣油壓式可調節降噪裝置，降噪裝置底面（附錄A圖A.1中10）壓縮至與上吸盤底面同一水平面時的彈力為（110±10）N。

3.1.3  減震彈簧

示意圖見附錄A圖A.3，彈簧常數為（17.54±0.88）N/mm，彈簧剖面為矩形（8.5mm×4.2mm），長度（165±5）mm，外徑（44.5±0.5）mm，內徑（28.0±0.5）mm，總圈數為（17±0.5）圈。

注∶根據使用頻次適時計量彈簧，以確保彈簧性能參數符合要求，宜使用8萬次至少計量1次。

3.1.4 沖擊桿

示意圖見附錄A圖A.4，尺寸應符合附錄A圖A.4的規定。

3.1.5  減震膠塊

減震彈簧的兩端各裝有一塊圓柱型減震膠塊，示意圖見附錄A圖A.5，外徑（100±5）mm，高度（30±3）mm，中心孔直徑（22±2）mm。主要材質為熱塑性聚氨酯，硬度為邵爾A（85±3）。下端減震膠塊的中心孔應能保證沖擊桿自由、平滑通過。

3.1.6  夾具

包括常用夾具和雙肩背帶夾具，示意圖見附錄A圖A.6、圖A.7，雙肩背帶夾具可安裝在常用夾具內。常用夾具內側應襯有軟膠片，以避免磨損試樣，軟膠片厚度10mm，硬度為邵爾A（75~80）。

雙肩背帶夾具質量為（1.35±0.05）kg，尺寸應符合附錄A圖A.7的規定，雙肩背帶的產品應固定在雙肩背帶夾具上進行測試。

3.1.7 控制裝置

能調節振蕩沖擊速率，能設定和記錄沖擊試驗次數，有試樣中途跌落自動停機功能。
