| 品牌 : | 福克斯FAWKES/美國 | 型號 : | DN15-200 |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | DN15-200mm | 適用介質 : | 水、油品、蒸汽、及某些腐蝕性液體等 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 德標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 類型(通道位置) : | 直通式 | | |

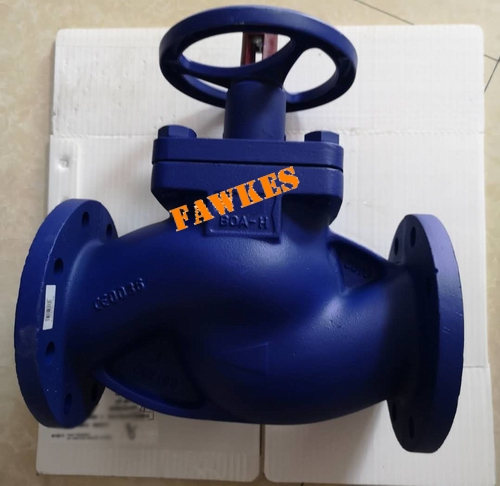

福克斯（FAWKES）進口暗桿式波紋管截止閥描述
暗桿式波紋管截止閥采用全封閉式雙重密封設計，所以密封性能比普通截止閥有著更加可靠的優越性。
截止閥的作用是控制開關（ON-OFF）/節流，流體種類（液體?氣體?可燃性氣體?蒸汽?導熱油?腐蝕性?an氣?制冷劑?氟利昂）
設計規范
設計標準∶ DIN 3356
結構長度∶ DIN 3202
連接法蘭∶DIN 2543-2546
試驗和檢驗∶ DIN3230
特點
1.波紋管截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
2.閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長；
3.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
4.閥體采用覆膜砂鑄造技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度。

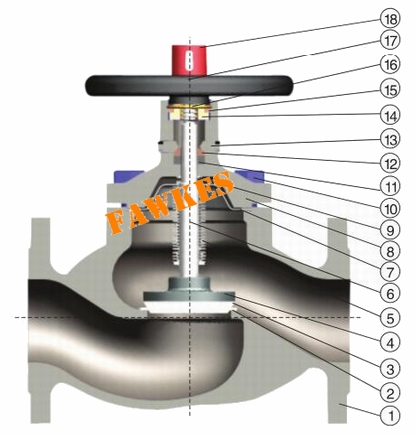

福克斯（FAWKES）進口暗桿式波紋管截止閥材質表
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | GS-C25、GGG-40、1.4401 |
| 2 | 閥座 | 1.4301、Stellite |
| 3 | 閥瓣 | 1.4021、1.4301+Stellite |
| 4 | 軸銷 | 1.4301、1.4401 |
| 5 | 波紋管組件 | 1.4301、1.4401 |
| 6 | 閥桿 | 1.4021、1.4301、1.4401 |
| 7 | 墊片 | 柔性石墨＋不銹鋼 |
| 8 | 閥蓋 | GS-C25、GGG-40、1.4401 |
| 9 | 上密封 | 1.4021、1.4301、1.4401 |
| 10 | 螺栓 | ASTM A193-B7、A193-B8 |
| 11 | 填料 | 柔性石墨、PTFE |
| 12 | 調節壓板 | 1C25、1.4301、1.4401 |
| 13 | 調節螺釘 | 34CrMo4、1.4301、1.4401 |
| 14 | 閥母 | 銅合金、D2、BL |
| 15 | 磨擦片 | 1C45、1.4301、1.4401 |
| 16 | 彈簧擋圈 | 1.4301 |
| 17 | 手輪 | 碳鋼 |
| 18 | 蓋帽 | 1C45 |
