| 加工定制 : | 是 | 品牌 : | 美國FAWKES?？怂? |
| 型號 : | DN40-DN200 | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN40-DN200mm |
| 適用介質 : | 水,蒸汽,其他 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 閥桿 |
| 類型(通道位置) : | 直通式 | 標準 : | 德標 |
| 密封形式 : | 軟密封型 |

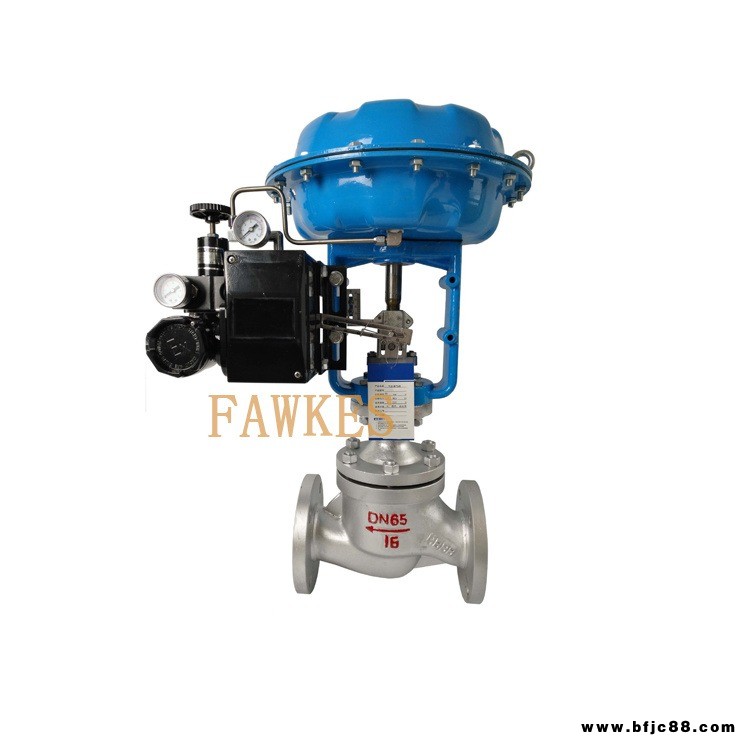

?？怂梗‵AWKES）進口蒸汽氣動調節閥工作原理
蒸汽氣動調節閥通常由氣動執行機構和調節閥連接安裝調試組成，氣動執行機構可分為單作用式和雙作用式兩種，一種是單作用執行器內有復位彈簧，另一種雙作用執行器內沒有復位彈簧。其中單作用執行器，可在失去起源或突然故障時，自動歸位到閥門初始所設置的開啟或關閉狀態。蒸汽氣動調節閥根據動作形式分氣開型和氣關型兩種，分別是所謂的常開型和常閉型，氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。
?？怂梗‵AWKES）進口蒸汽氣動控制閥設計參數
閥 體
型 式 直通單座套筒閥
公稱通徑 40～200mm
公稱壓力 ANSI125、150、300、600
JIS10、16、20、30、40K
PN1.6、4.0、6.4Mpa
連接型式 法蘭式:FF、RF、RJ、LG
標準按ANSI B16.5和JB/T79.1凸面、JB/T79.2凹凸面、PN4.0MPa
焊接式 嵌接焊SW（40～50mm）
對接焊BW（65～200mm）
材 料 HT200， ZG25I
ZG1Cr18Ni9、ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 、5.0Cr0.5Mo
SCPH21，SCPH61， Ti
上閥蓋 常 溫 型（P）：-17 ~ 230℃
伸長Ⅰ型（E1）：-45 ~ -170℃，230 ~ 560℃
伸長Ⅱ型（E2）：整體式（E2I）：-100 ~ -450℃
備 注 工作溫度不準超過各種材料的允許范圍。
壓蓋形式 螺栓壓緊式
填 料 V型聚四氟乙烯填料，含浸聚四氟乙烯shi棉填料，shi棉編織填料。
閥內組件
閥芯形式 單座套筒式柱塞閥芯
流量特性 等百分比特性（%）和線性特性（L）
套筒形式 分離式套筒
材 料 不銹鋼（17-4PH、0Cr17Ni12Mo2）
執行機構
形 式 多彈簧式薄膜執行機構，活塞執行機構
作用方式 正作用、反作用
膜片材料 乙丙橡膠夾尼龍
彈簧范圍 0.02～0.10，0.08～0.24MPa
供氣壓力 0.14、0.16、0.28、40MPa
氣源接頭 Rc1/4
環境溫度?。?0～+70℃
作用形式 氣 ─ 開、氣 ─ 關式
附 件 定位器、手輪機構、氣動閥位傳送器。
性 能
泄 漏 量 符合標準ANSIB16.104Ⅳ級,小于額定Cv的0.01%
回 差 3%(不帶定位器)
1%(帶定位器)
線 性 5%(不帶定位器)
1%(帶定位器)
備注:采用標準的V型聚四氟乙烯填料。
可調范圍 50：1
