    歡迎來到福建省福廈美科閥門有限公司
    首頁 > 供應產品 > 美科閥門鑄鋼螺紋疏水閥 熱動力式蒸汽疏水閥CS69H-16C CS69H-25C CS69H-40C DN20

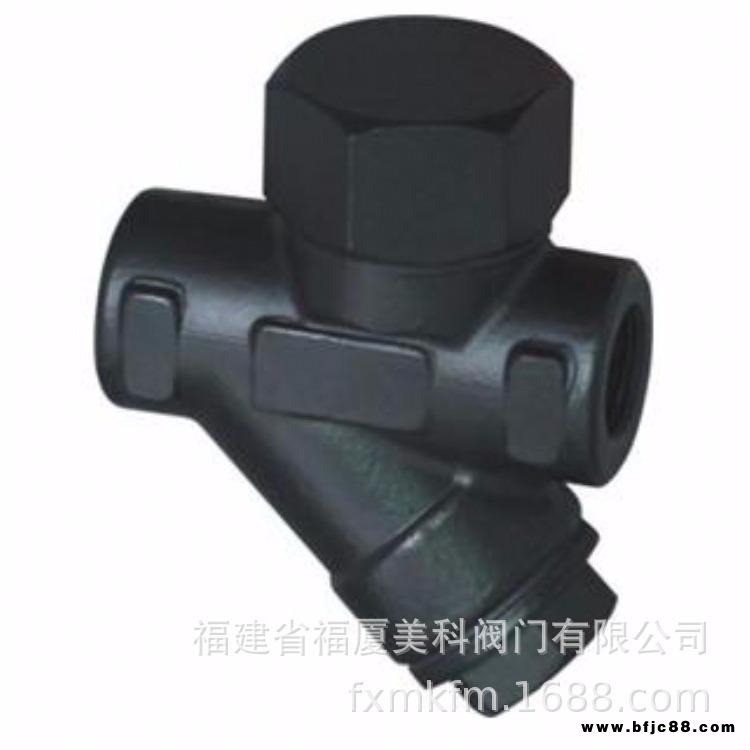

    美科閥門鑄鋼螺紋疏水閥 熱動力式蒸汽疏水閥CS69H-16C CS69H-25C CS69H-40C DN20
    產品: 瀏覽次數:961美科閥門鑄鋼螺紋疏水閥 熱動力式蒸汽疏水閥CS69H-16C CS69H-25C CS69H-40C DN20
    品牌: 美科/FXMK
    單價: 100.00元/件
    最小起訂量: 1 件
    供貨總量: 1000 件
    發貨期限: 自買家付款之日起 天內發貨
    有效期至: 長期有效
    最后更新: 2023-04-04 04:01

    詳細信息
    品牌 : 美科/FXMK 型號 : CS69H-16C
    材質 : 皆可 連接形式 : 螺紋
    種類 : 蒸汽壓力式 公稱通徑 : 以下詳細介紹
    適用介質 : 蒸汽 壓力環境 : 常壓
    工作溫度 : 常溫 標準 : 國標
    流動方向 : 單向 驅動方式 : 蒸汽
    零部件及配件 : 閥體 形態 : 以下詳細介紹
    類型(通道位置) : 二通式

    1

    2

    一、產品概述:
    ? ?CS19H熱動力式蒸汽疏水閥是利用熱動力學特性, 當凝結水排流較低時會發生 次蒸發,并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。帶蒸汽或空氣保溫裝置,不受環境溫度影響,減少動作頻率,延長壽命。備有過濾器和排污。該閥動作靈敏可靠,排水量大。本疏水閥是利用熱動力學特性,當凝結水排流較低時會發生 次蒸發,并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件
    熱動力型疏水閥。
    ?

    二、工作原理:
    ? ? CS19H熱動力式蒸汽疏水閥內有一個活動閥片,既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。漏汽率3%,過冷度為8℃-15℃。當裝置啟動時,管道出現冷卻凝結水,凝結水靠工作壓力推開閥片,迅速排放。當凝結水排放完畢,蒸汽隨后排放,因蒸汽比凝結水的體積和流速大,使閥片上下產生壓差,閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時,閥片受到兩面壓力,閥片下面的受力面積小于上面的受力面積,因疏水閥汽室里面的壓力來源于蒸汽壓力,所以閥片上面受力大于下面,閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水,汽室里面的壓力消失。凝結水靠工作壓力推開閥片,凝結水又繼續排放,循環工作,間斷排水。
    ?

    三、主要零部件材質:

    閥體

    鍛鋼

    閥帽

    不銹鋼

    閥蓋

    鍛鋼

    閥片

    不銹鋼

    閥體密封面

    不銹鋼

    ?

    四、主要連接尺寸:

    產品型號Produstion Type

    DN

    尺寸(mm)Dimensions

    螺紋連接

    承插焊連接

    法蘭連接

    L

    H

    L

    H

    d1

    t

    L

    H

    D

    D1

    D2

    b

    f

    Z-φd

    CS19H16C2540

    ?

    CS69H16C2540

    ?

    CS49H16C2540

    ?

    15

    90

    80

    75

    80

    23

    7

    150

    110

    95

    65

    45

    14

    2

    4-φ14

    20

    90

    90

    85

    90

    28

    7

    150

    110

    105

    75

    55

    14

    2

    4-φ14

    25

    90

    115

    90

    115

    33

    10

    160

    115

    115

    85

    65

    14

    2

    4-φ14

    32

    120

    138

    120

    138

    42

    12

    230

    138

    135

    100

    78

    16

    2

    4×φ18

    40

    120

    148

    120

    148

    52

    12

    230

    148

    145

    110

    85

    16

    3

    4×φ18

    50

    140

    163

    140

    163

    62

    12

    230

    163

    160

    125

    100

    16

    3

    4×φ18

    65

    /

    /

    /

    /

    /

    /

    250

    185

    180

    145

    120

    18

    3

    4×φ18

    80

    /

    /

    /

    /

    /

    /

    280

    285

    195

    160

    135

    20

    3

    8×φ18

    100

    /

    /

    /

    /

    /

    /

    310

    315

    215

    180

    155

    20

    3

    8×φ18

    CS19H-16Z
    CS49H-16Z

    15

    90

    80

    75

    80

    23

    7

    150

    110

    95

    95

    45

    14

    2

    4-φ14

    20

    90

    90

    85

    90

    28

    7

    150

    110

    105

    75

    55

    14

    2

    4-φ14

    25

    90

    115

    90

    115

    33

    10

    160

    115

    115

    85

    65

    14

    2

    4-φ14

    ?
