鍍鋅槽鋼是一種有效的金屬防腐方式，主要用于各行業的金屬結構設施上。

中文名

鍍鋅槽鋼

功能

防腐方法

類別

鋅制作工藝

實質

鋼板圖層

概述

熱鍍鋅槽鋼，按鍍鋅工藝的不同可以分為熱浸鋅槽鋼和熱吹鍍鋅槽鋼，是將除銹后的鋼件浸入440~460℃左右融化的鋅液中，使鋼構件表面附著鋅層，從而起到防腐的目的。

槽鋼的表面鍍鋅主要采用的方法是熱鍍鋅。熱鍍鋅是由較古老的熱鍍方法發展而來，自從1836年法國把熱鍍鋅應用于工業以來，已經有170年的歷史了。然而近30年來，伴隨冷軋帶鋼的飛速發展，熱鍍鋅工業得到了大規模發展。

共2張

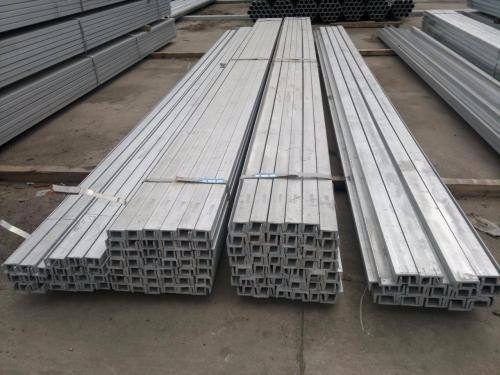

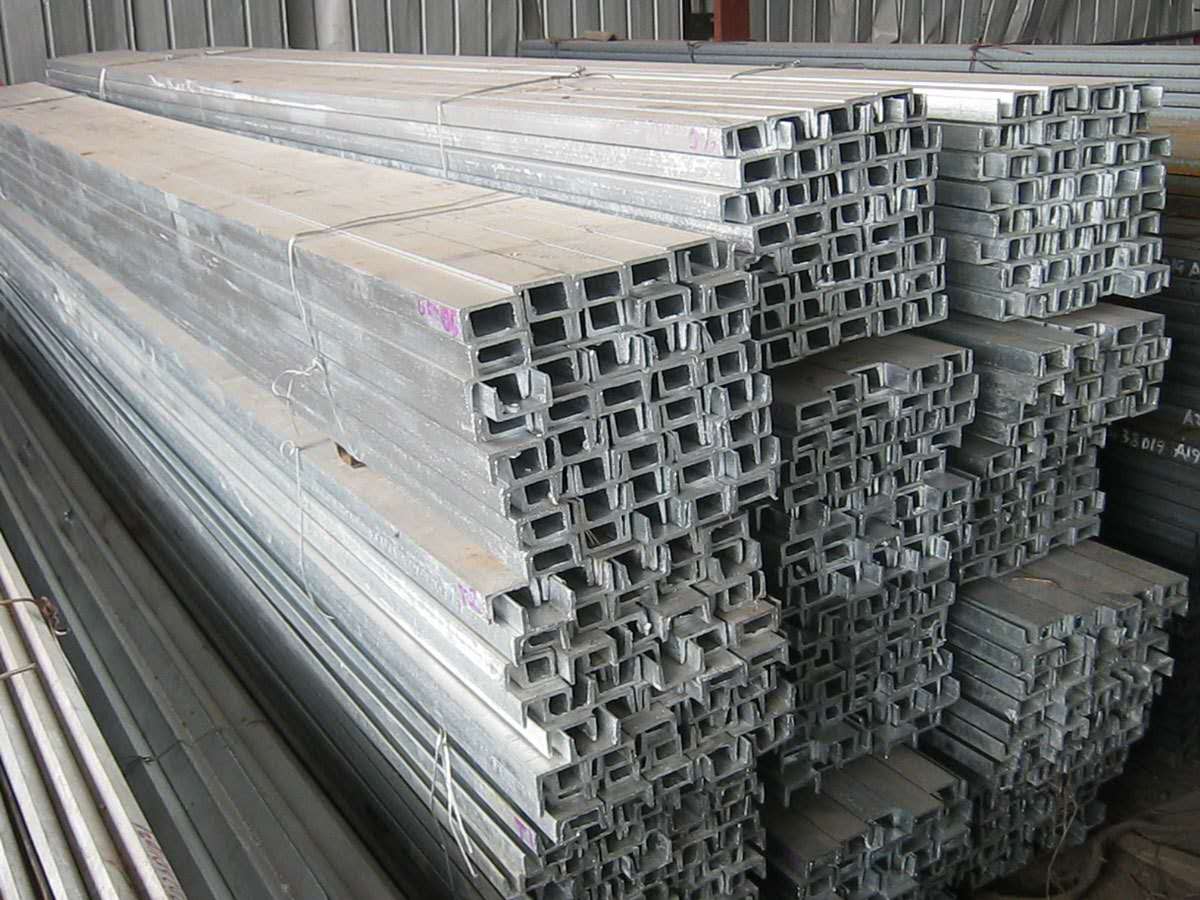

熱鍍鋅槽鋼

在各種保護鋼基體的涂鍍方法中，熱浸鋅是非常優良的一種。它是在鋅呈液體的狀態下，經過了相當復雜的物理、化學作用之后，在鋼鐵上不僅鍍上較厚的純鋅層，而且還生成一種鋅鐵合金層。這種鍍法，不僅具備了電鍍鋅的耐腐蝕特點，而且由于具有鋅鐵合金層。還具有電鍍鋅所無法相比擬的強耐蝕性。因此這種鍍法特別適用于各種強酸、堿霧氣等強腐蝕環境中。

原理

熱鍍鋅層是鋅在高溫液態下，分三個步驟形成的：

1、鐵基表面被鋅液溶解形成鋅—鐵合金相層；

2、合金層中的鋅離子進一步向基體擴散形成鋅鐵互溶層；

3、合金層表面包絡著鋅層。

工藝流程

熱鍍鋅槽鋼工藝流程：原料檢驗→酸洗→清洗→助鋅→烘干→鍍鋅→冷卻→鈍化→清洗→成品檢驗→檢驗打包等。

按照習慣往往根據鍍前處理方法的不同把熱鍍鋅工藝分為線外退火和線內退火兩大類。

1、線外退火

線外退火就是熱軋或冷軋鋼進入熱鍍鋅作業線之前，首先在抽底式退火爐或罩式退火爐中進行再結晶退火，這樣，鍍鋅線就不存在退火工序了。鋼材在熱鍍鋅之前必須保持一個無氧化物和其他臟物存在的潔凈的純鐵活性表面。這種方法是先由酸洗的方法把經退火的表面氧化鐵皮清除，然后涂上一層由 或由氯化銨和 混合組成的溶劑進行保護，從而防止鋼材再被氧化。

（1）濕法熱鍍鋅

鋼材表面的溶劑不經烘干（即表面還是濕的）就進入起表面覆蓋有熔融態溶劑的鋅液進行熱鍍鋅。此方法的缺點是：

a.只能在無鉛狀態下鍍鋅，鍍層的合金層很厚且粘附性很壞；

b.生成的鋅渣都積存在鋅液和鉛液的界面處而不能沉積鍋底（因為鋅渣的比重大于鋅液而小于鉛液），這樣鋼材因穿過鋅層污染了表面。

因此，濕法熱鍍鋅已基本被淘汰。

（2）單支鋼材

這種方法一般是采用熱軋疊軋板作為原料，首先把經過退火的鋼材送入酸洗車間,用 或 清除鋼材表面的氧熱鍍鋅法化鐵皮。酸洗之后的鋼材立即進入水箱中浸泡等待鍍鋅，這樣可以防止鋼材再氧化。后經過酸洗、水清洗、擠干、烘干、進入鋅鍋（溫度一直保持在445—465℃）熱鍍鋅，再進行涂油和鉻化處理。這種方法生產的熱鍍鋅板比濕法鍍鋅成品質量有顯著提高，只對小規模生產有一定價值。

（3）惠林法熱

該連續鍍鋅生產線包括堿液脫脂、 酸洗、水沖洗、涂溶劑、烘干等一系列前處理工序，而且原板進入鍍鋅線鍍鋅前還需要進行罩式爐退火。這種方法生產工藝復雜，生產成本高，更為主要的是此方法生產的產品常常帶有溶劑缺陷，影響鍍層的耐蝕性。并且鋅鍋中的AL常常和鋼材表面的溶劑發生作用生成 而耗掉，鍍層的粘附性變壞。因而此方法雖然已問世近三十年，但在世界熱鍍鋅行業中并未得到發展。

2、線內退火

線內退火就是由冷軋或熱軋車間直接提供帶卷作為熱鍍鋅的原板，在熱鍍鋅作業線內進行氣體保護再結晶退火。屬于這個類行業的熱鍍鋅方法包括：森吉米爾法、改良森吉米爾法、美鋼聯法（同日本川崎法）、賽拉斯法、莎倫法。

（1）森吉米爾法

它是把退火工藝和熱鍍鋅工藝聯合起來，其線內退火主要包括氧化爐，還原爐兩部份組成。帶鋼在氧化爐中煤氣火焰直接加熱到450度左右，把帶鋼表面殘存的軋制油燒掉，凈化表面。后再把帶鋼加熱到700-800度完成再結晶退火，經冷卻段控制進鋅鍋前溫度在480度左右， 后在不接觸空氣的情況下進入鋅鍋鍍鋅，因此，森吉米爾法產量高、鍍鋅質量較好，此法曾得到廣泛應用。

（2）美鋼聯法

它是森吉米爾法的一個變種，它僅僅是利用一個堿性電解脫脂槽取代了氧化爐的脫脂作用，其余工序與森吉米爾法基本相同。在原板進入作業線后，首先進行電解脫脂，而后水洗、烘干，再通過有保護氣體的還原爐進行再結晶退火， 后在密封情況下進入鋅鍋熱鍍鋅。這種方法因帶鋼不經過氧化爐加熱，所以表面的氧化膜較薄，可適當降低還原爐中保護氣體的氫含量。這樣，對爐安全和降低生產成本有利。但是，由于帶鋼得不到預加熱就進入還原爐中，這樣無疑提高了還原爐的熱負荷，影響爐子的壽命。因此這種方法并未得廣泛應用。

（3）賽拉斯法

又稱火焰直接加熱法；首先帶鋼經堿洗脫脂，而后用 清除表面的氧化皮，并經水洗、烘干后再進入由煤氣火焰直接加熱的立式線內退火爐，通過嚴格控制爐內煤氣和空氣的焰燒比例，使之在煤氣過剩和氧氣不足的情況下進行不完全焰燒，從而使爐內造成還原氣氛。使其快速加熱達到再結晶溫度并在低氫保護氣氛下冷卻帶鋼， 后在密閉情況下浸入鋅液，進行熱鍍鋅。該法設備緊湊，投資費用低，產量高（ 高可達50/小時）。但生產工藝復雜，特別是在機組停止運轉時，為了避免燒斷帶鋼，需要采用爐子橫移離開鋼帶的方法，這樣操作問題很多，所以，熱鍍鋅工業采用此法很少。

（4）莎倫法

1939年美國莎倫公司投產一臺新型的熱鍍鋅機組，所以也叫莎倫法。該法是在退火爐內向帶鋼噴射 體并使帶鋼達到再結晶溫度，所以也稱為氣體酸洗法。采用 體酸洗，不但能去除帶鋼表面的氧化皮，而且同時去除了帶鋼表面的油脂，由于帶鋼表面被氧化氣體腐蝕，形成麻面，所以使用莎倫法所得到的鍍層粘附性特別好。但是由于設備腐蝕嚴重，由此造成很高的設備維修和更新費用。因而此種方法很少被采用。

（5）改良森吉米

它是一種更優越的熱鍍鋅工藝方法；它把森吉米爾法中各自獨立的氧化爐和還原爐由一個截面積較小的過道連接起來，這樣包括預熱爐、還原爐和冷卻段在內的整個退火爐構成一個有機整體。實踐證明，該法具有許多優點：優質、高產、低耗、安全等優點已逐漸被人們所認識。其發展速度非常快，1965年以來新建的作業線幾乎全部采用了這種方法，近年來老的森吉米爾機組也大都按照此方法進行了改造。

特點

（1）具有較厚的致密的純鋅層覆蓋在鋼鐵表面上，它可以避免鋼鐵基體與任何的腐蝕溶液的接觸，保護鋼基體免受腐蝕。在一般大氣中，鋅層表面形成一層很薄而密實的氧化鋅層表面，它很難溶于水，故對鋼基體起著一定保護作用。如果氧化鋅與大氣中其它成分生成不溶性鋅鹽后，則防蝕作用更理想。

（2）具有鐵—鋅合金層，結合致密，在海洋性鹽霧大氣及工業性大氣中表現特有抗腐蝕性；

（3）由于結合牢固，鋅—鐵互溶，具有很強的耐磨性；

（4）由于鋅具有良好的延展性，其合金層與鋼基附著牢固，因此熱鍍件可進行冷沖、軋制、拉絲、彎曲等各種成型而不損壞鍍層；

（5）鋼結構件熱鍍鋅后，相當于一次退火處理，能有效改善鋼基體的機械性能，消除鋼件成型焊接時的應力，有利于對鋼結構件進行車削加工。

（6）熱鍍鋅后的件表面光亮美觀。

（7）純鋅層是熱鍍鋅中 富有塑性的一層鍍鋅層，其性質基本接近于純鋅，具有延展性，所以它富于撓性。

判定標準

1.附著量

耐蝕性主要決定于鍍鋅層的厚度，故量測厚度常為主要判定鍍鋅質量好壞的根據，鍍鋅層受鋼材表面的成分、組織、結構不同而有不同的反應，另進出鋅溶液的角度、速度亦有很大的影響。故預得完全均一的鍍層厚度，實際上不太可能。所以量測附著量 不能以單一點（部位）來判定，必須要量測其單位面積（㎡）平均附著鋅重（g）才有意義。

量測附著量的方法有很多種，如破壞性的切片金相觀測法、酸洗法，非破壞性的膜厚計法、電化學法、進出貨重量差估計法等。一般常用的為膜厚計法及酸洗法。

膜厚儀（鍍層測厚儀）為一利用磁場感應來量測鋅層厚度 普遍省事的方法，其基本條件為鋼鐵表面必須平滑、完整，才可得較準確數字。故在鋼材邊角處或粗糙、有角度鋼件或鑄件等，均不太可能會的一準確的數字。普通鐵件用原鐵材當歸零基材，尚可得相當準確的數字，鑄件就 不準確了。

酸洗法為正式檢驗報告用， 準確的方法，惟切片時必須注意上下部位的公平取舍，才可得準確數字。但其亦有缺點，如費時甚多，復雜鋼材面積不易求得，太大件無法整個酸洗等。故充分利用膜厚計來控制現場制程，而用酸洗法來做 后檢測，就已經足夠了。

2.均一性

熱浸鍍鋅鋼鐵 易生銹的部位，仍是鋅層 薄的地方，故必要測其 薄部位是否符合標準。

均一性的試驗法，一般都用硫酸銅試驗，但此方法對于由鋅層和合金層組成的鍍鋅層皮膜測試很有問題。此因鋅層與合金層在硫酸銅試驗液中的溶解速度不同，合金層中也因鋅/鐵的比率差異而不同。所以，以一定浸漬時間的反復次數來判定均勻性并不是很合理。

因此， 近歐美規格及JIS中，均有廢止此試驗方法的傾向，以分布取代均一性，以目視或觸感為主，必要時才用膜厚計檢查分布狀態。

又形狀復雜的小構件因面積量測不易，不易求得平均膜厚，有時不得不用硫酸銅試驗法來做參考，但 能以硫酸銅試驗取代附著量測定的目的。

3.堅實性

所謂堅實性就是鍍鋅層與鋼鐵密合性，主要要求鍍鋅構件在整理、運搬、保管及使用中具有不得剝離的性質，一般檢驗法有錘打法、擠曲法、卷附法等。

錘打法是以錘打擊試片，檢查鍍層皮膜表面的狀態。把試片固定，免得因錘支持臺等高且水平，錘以支持臺為中心，使柄重垂直位置自然落下，以4mm間隔平行打擊5點，觀察皮膜是否剝離以為判斷。但是，距離角或端10mm以內，不得作此試驗，同一處不可打擊2次以上等。此法 普遍，適用于鋅、鋁等皮膜堅實測試。其它如擠曲法、卷附法一般很少用，故暫且不提。

一般人常有一種錯誤觀念，往往為了方便量測堅實性，拿兩個鍍鋅鋼材，以邊角互相敲擊，觀察邊角剝落情形以為判斷。若邊角處剛好有幾處較厚的鋅粒。在作業中沒處理好，則一用力敲擊，厚的鋅粒一定會剝落。故此法不能用來判定正常鍍鋅皮膜與鐵基的密合性。

附著量、均一性及堅實性，即為一般規格定義熱浸鍍鋅質量檢驗的項目。亦是一般正式檢驗報告的標準

應用范圍

熱鍍鋅槽鋼的應用隨著工農業的發展也相應擴大。因此，熱鍍鋅制品在建筑（如：玻璃幕墻、電力鐵塔、通信電網、水及煤氣輸送、電線套管、腳手架、房屋等）、橋梁、運輸；工業（如化工設備、石油加工、海洋勘探、金屬結構、電力輸送、造船等）；農業（如：噴灌、曖房）、等方面，近幾年已大量地被采用。由于熱鍍鋅制品具有外表美觀、耐腐蝕性能好等特點，其應用范圍越來越廣泛。

規格理算

槽鋼理論重量表：

品名

規格

高度

腿寬

腰厚

理重

熱鍍鋅槽鋼

5#

50

37

4.5

5.438

熱鍍鋅槽鋼

6.3#

63

40

4.8

6.634

熱鍍鋅槽鋼

8#

80

43

5

8.045

展開全部

重量計算

槽鋼計算公式（kg/m） W=0.00785 ×[hd+2t （b - d ）+0.349 （R2 - r 2 ）] h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑 比如 求80 mm ×43mm ×5mm 的槽鋼的每m 重量。

從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，

則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 - 5 ）+0.349 ×（82-4 2 ）]=8.04kg
