盤式過濾機是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾機出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

盤式過濾機是一種連續真空過濾設備

它由電機通過三角皮帶，圓弧蝸輪減速機減速，用一副星輪和環形轉盤上的鈍齒針輪嚙合來帶動環形轉盤水平回轉。在環形轉盤上安裝有若干梯形真空加U形管結構形式的濾盤，全部由高級耐酸不銹鋼材料制成，并用耐酸橡膠管與安裝在中心的轉盤同步回轉的分配頭相連，分配頭由耐酸不銹鋼鑄件制造，其底部有吸濾管，可與真空系統相連。每只濾盤旋轉一周將完成初濾、一洗，二洗（包括吸酸），翻盤反吹卸渣、濾布沖洗及吸干復位這樣一個循環過程。濾盤的后翻動作是靠裝在濾盤軸上的V形叉及滾輪通過曲線導軌來完成。

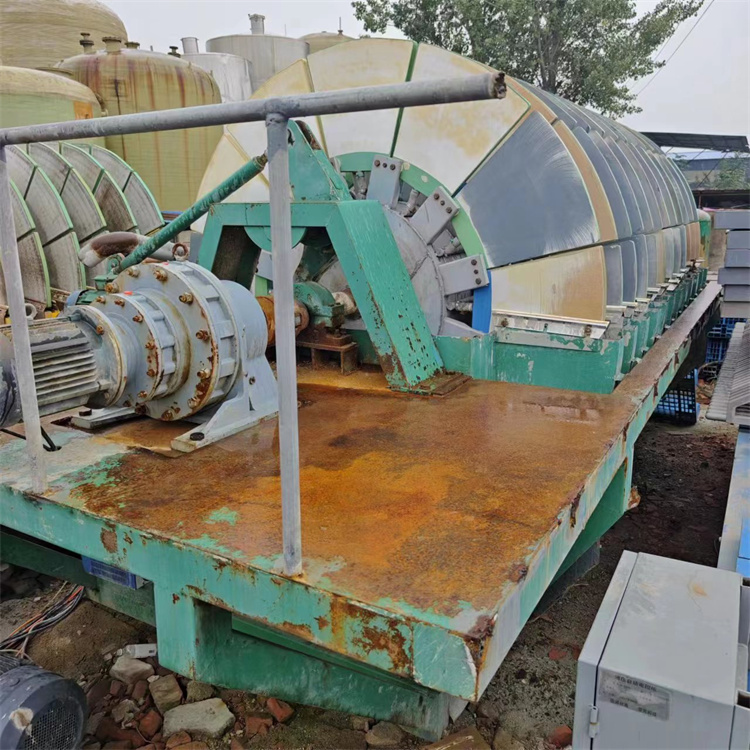

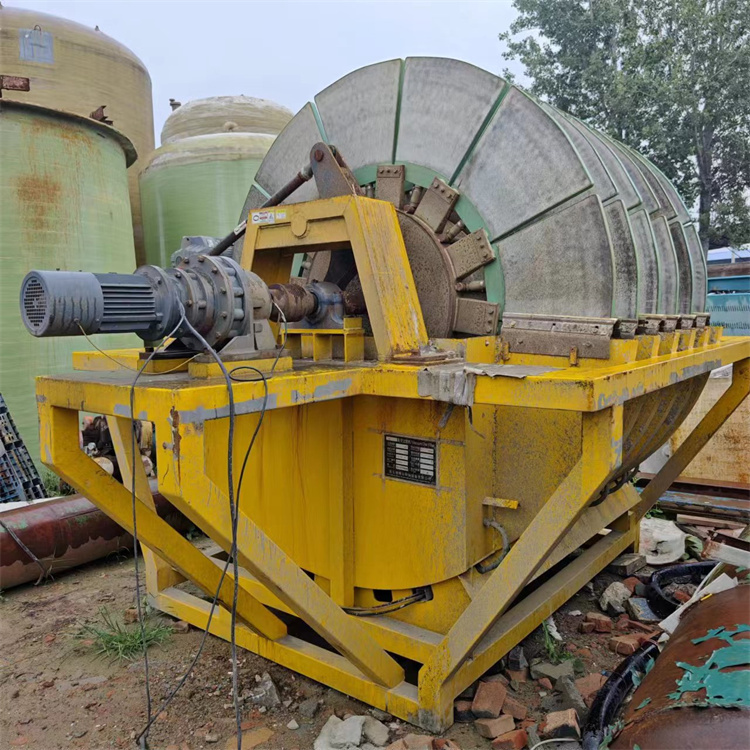

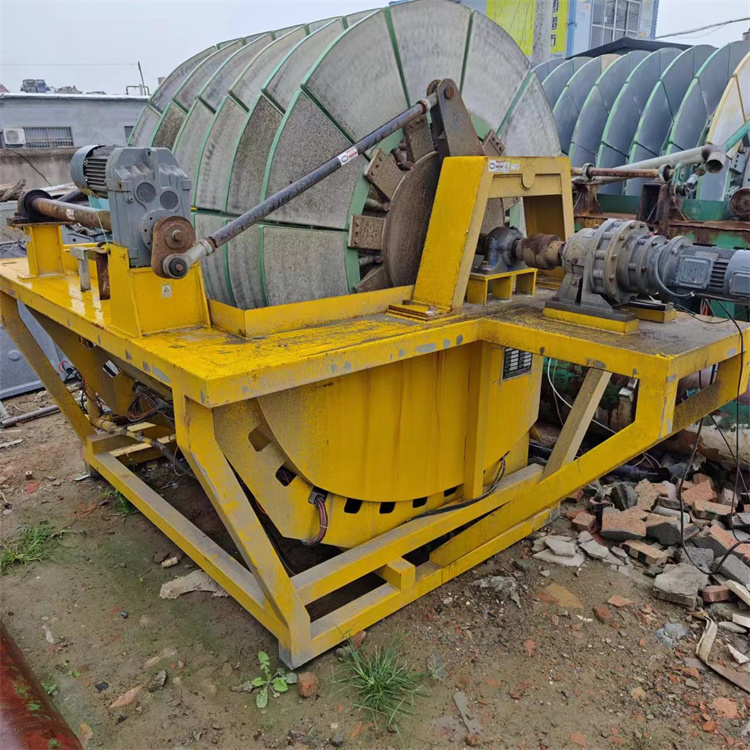

 盤式真空過濾機主要由槽體、主軸、濾盤、分配閥、剝料裝置、沖水裝置、洗網裝置、傳動裝置、出料裝置等部分構成。它在處理紙機網下白水時,是利用真空作為過濾的動力來回收纖維和填料。

基本原理

盤式過濾機由過濾單元并列組合而成，其過濾單元主要是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來；反沖洗時水自環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。

盤片在單元內為緊密壓實疊加在一起，上下兩層盤片中間溝槽起到過濾攔截的作用。

原水通過過濾單元時由外向內流動，大于溝槽的雜質會被攔截在外部。

盤式過濾機的核心部件是疊放在一起的塑料濾盤，濾盤上有特制的溝槽或棱，相鄰濾盤上的溝槽或棱構成一定尺寸的通道，粒徑大于通道尺寸的懸浮物均被攔截下來，達到過濾效果。該產品在很大程度上可以取代砂濾器等傳統的機械過濾裝置，其性能優越，水電耗遠低于其他產品。

盤式過濾機在濾盤兩面設計了不同結構的棱，這些棱疊加在一起構成攔截面，其中曲線棱主要起到攔截并貯存懸浮物的作用，采用外側略大的敞口設計可以保證反沖洗時無需松開濾盤，在水壓較低時也能達到徹底的反沖洗效果；環狀棱邊確定過濾精度，構成水的通道，濾盤可以提供高達5μ的過濾精度。

原水進入兩層濾盤中間時，首先順曲線棱向盤內流動，但是仔細觀察無法直接進入。這時起過濾攔截作用的是環形棱，小于環形棱溝槽尺寸的雜質可以沿環形棱進入與內部相通的曲線棱，大的雜質被攔截下來。

濾盤的獨特結構還使將污物沖出的反沖洗過程更加簡單和容易，不需要復雜的馬達和驅動器等機構，簡單的水流即可足以將污物沖出濾芯。這種優異性能減少了過濾機的反沖洗時間；同時由于污物不僅貯存在濾盤組與外殼之間，更多地可以貯存在濾盤組內部，所以過濾機可以容納更多的污物
