| 品牌 : | 鄂江拓 | 型號 : | JT-4000 |
| 用途 : | 切割 | 工作形式 : | 等離子火焰切割 |
| 驅動形式 : | 伺服電機驅動 | 電流 : | 交流 |
| 作用對象 : | 金屬 | 焊接原理 : | 無 |
| 動力形式 : | 等離子 | 作用原理 : | 逆變 |
| 樣式 : | 龍門式 | 加工精度 : | ±1mm |
| 保護氣體類型 : | 壓縮空氣 | 是否二手 : | 全新 |
| 額定輸入容量 : | 3KW | 負載持續率 : | |
| 產品別名 : | 數控切割機 |
設備基本配置
項目 主要部件 數量 描述?

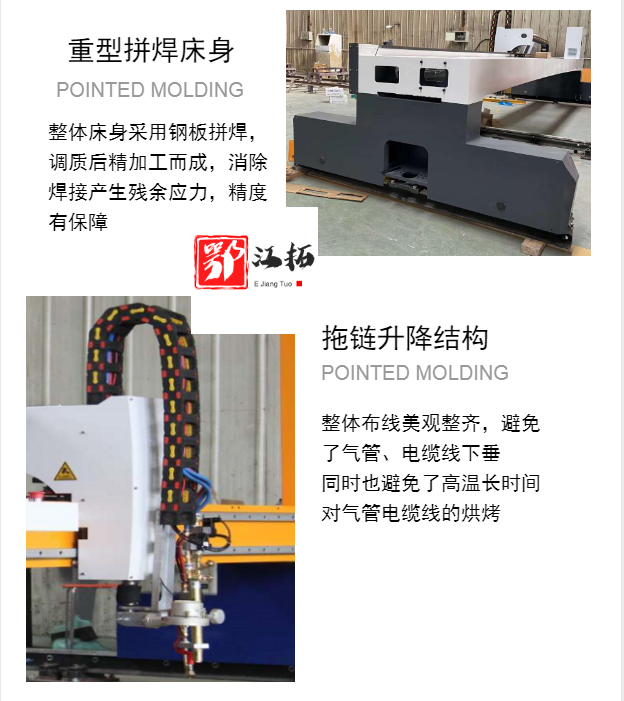

1 主機機型 1臺 大鋼橫梁結構，整機機架經過拋丸、退火和精銑處理，消除機身內應力，保證設備總體穩定性，不變形。設備整體將機械加工，平衡動力，精密傳動，氣控及電控相結合；依據熱切割原理，機械標準設計制造而成。?
2 驅動方式? ?雙邊驅動?
3 機床跨度 4000 mm 有效切割寬度3000?
4 機床導軌長度 8000 mm 有效切割長度6000?
5 橫向?qū)к?2根 凱亞德 精細2800雙軸心導軌?
6 縱向?qū)к?8米（雙邊） 精加工24KG精加工（材質45Mn的原軌經過精加工；龍門刨，三面銑床，開定位基準槽，倒角處理，確保軌道精度，齒條安裝精度及運行精度）?
7 整機驅動系統 3套 伺服電機驅動?
8 整機減速器 3套 德國技術? 漢弗瑞行星減速機?
9 控制系統 1套 北京斯達特CC-M3工業級數控系統，1.4寸彩屏?

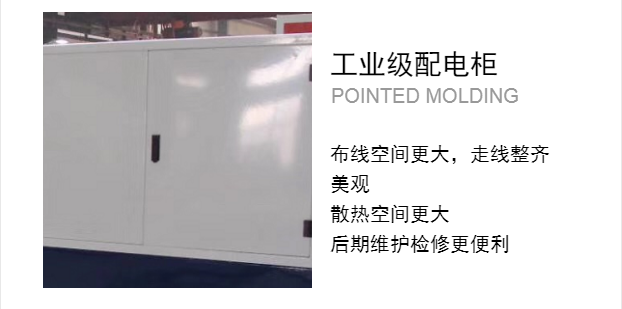

10 電氣總成 1套 施耐德?
11 等離子弧壓調高 1套 行業 品牌 宏宇達（等離子控制電氣部分，機械部分，等離子防碰撞裝置，等離子夾持裝置及組件）?
14 火焰電動調高 1套 湖北江拓智能?
15 氣路電纜傳動 1套 重型工程拖鏈?
16 氣路管道 1套 韓國韓碩?
17 數控橫向移動體 2套 ?湖北江拓智能
18 數控升降裝置 2套 ?湖北江拓智能
19 火焰割炬總成（B370型，3閥控制） 1套 行業 品牌（隆騰焊割）?
20 套料軟件 1套 StarCAM專家版自動套料軟件(自動共邊、排料)?
21 切割方式? ?火焰+等離子?
三、設備主要技術參數
序號 項目 技術參數?
3.1 有效切割寬度 3000mm?
3.2 有效切割長度 6000mm?
3.3 機床空程速度 1～6000mm/min?
3.4 切割速度 火焰切割：10-1000mm/min?
等離子切割：50～6000mm/min? ? ? ? ?
3.5 切割厚度 火焰切割：6-200mm（碳鋼）?
等離子切割：1-15mm（質量切割）? ??
3.6 割炬高度調節行程 150mm?
3.7 適用燃?xì)?乙炔或液化氣?
3.8 導軌安裝精度 主導軌側面直線度：0.4mm/10000mm?
副導軌側面直線度：1mm/20000mm?
主、副導軌縱向軌面與水平面平行度：±0.2mm/1000mm?
3.9 交點偏移 ≤0.5mm a)設備整機定位精度、重復精度符合JB/T5102-1999標準b)切割尺寸精度、切割質量符合JB/T10045.3-1999標準c)國際標準ISO9013-2002及ISO8206-1991
