| 是否有現貨： | 是 | 認證： | 9000 |
| 加工定制： | 是 | 材質： | 鋼 |
| 安裝形式： | 落地式 | 管徑： | 4分 |
| 表面處理： | 防銹 | 類型： | 繞管 |
| 型號： | GL2 | 規格： | 600 |
| 商標： | 恒永 | 包裝： | 無 |
| 產量： | 60000 |

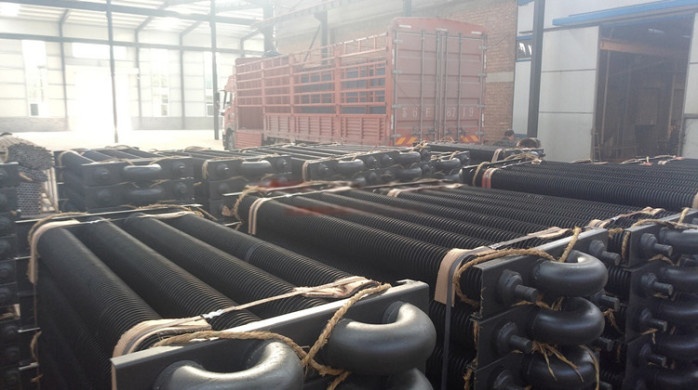

一、GLⅡ工業散熱器概述
1．GLⅡ工業散熱器是一種標準型號散熱器，標準結構由鋼制框架、散熱排管（鋼制散熱管）組成，按國家
標準圖集制造生產；
2．GLⅡ工業散熱器的散熱排管采用U型彎頭連接、多孔板支撐，可以消除受熱膨脹及其它原因所造成的
應力，耐高溫，耐腐性好，經久耐用；
3．GLⅡ工業散熱器廣泛應用于烘干系統的空氣加熱及大、中型采暖通風系統，或冷卻空調系統的空氣
降溫；
4．GLⅡ工業散熱器工作介質：蒸汽、高溫水、鹽水、導熱油；
5．GLⅡ工業散熱器工作壓力：(≤1.0MPa)；
6．GLⅡ工業散熱器型號表示說明GL①-②-③-④；
①—散熱器排數（二排，四排，六排）；
②—散熱器表面管數；
③—散熱器有效管長（吋）。
④—表示熱鍍鋅（X）
二、GLⅡ工業散熱器特點

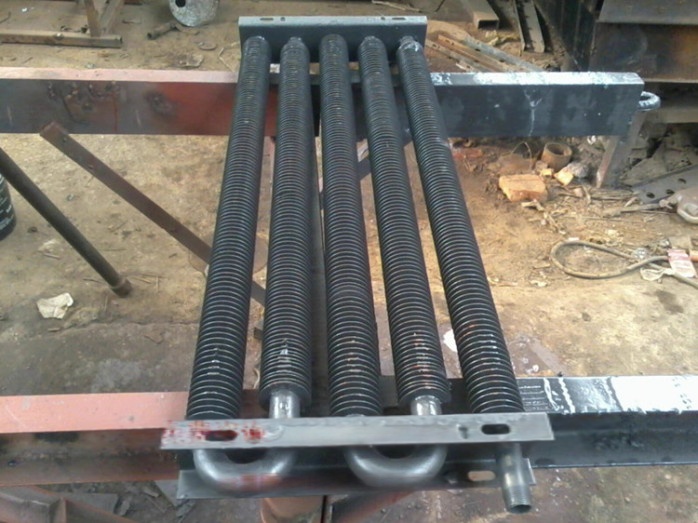

1．GLⅡ工業散熱器為鋼制雙回路(二排)、或多回路(四排、六排)結構，散熱管用Ф18*2mm無縫鋼管，
經專機繞片10*0.3mm皺折鋼帶而成，呈螺旋狀,其片距為3.2mm，承壓高，耐腐蝕；
2．GLⅡ工業散熱器的散熱排管全叉排排列，并個單獨彎頭管連接；
3．GLⅡ工業散熱器的散熱管特性：
散熱面積：0.64m?/m
肋化系數：14.56
肋通系數：15.8凈面比：0.53
三、GLⅡ工業散熱器技術參數
表一．GLⅡ工業散熱器基性能在不同工況下實驗公式
性 能 項 目
狀 態
實 驗 公 式
傳 熱 系 數
（Kcal/m?.h.℃）
冷 卻
(低溫水)K=[1/77(Vr)0.845ξ1.155+1/186.2ω0.8]-1
加 熱
（高溫水）K=27.4（Vr）0.46ω0.5
空 氣 阻 力
（毫米水柱）
干阻力
△H干=0.0853（Vr）1.862.N
濕阻力
△H濕=0.155（Vr）1.695.N
水 阻 力
△H=1.1ω1.854.N
表中：Vr—空氣重量流速：ω—水流速；ξ—折濕系數；N—散熱管排數
表二．GLⅡ工業散熱器散熱面積F（m?）、通風凈截面積Ff（m?）、參考重量W（Kg）、安裝尺寸等一覽表
F/Ff/W
-15
-24
-27
-30
-15~-36
-42~-66
-72~-120
GL2-6
2.78/0.048/15
4.7/0.083/19
5.22/0.093/21
5.84/0.108/22
1″
1″
GL2-8
3.58/0.063/18
6.26/0.108/22
6.96/0.121/25
7.78/0.135/27
1″
1″
GL2-10
4.48/0.077/21
7.82/0.134/28
8.72/0.149/30
9.72/0.167/33
1″
1.5″
1.5″
GL2-12
5.24/0.091/31
9.36/0.159/39
10.44/0.177/42
11.66/0.198/45
2″
2″
2″
GL2-15
6.72/0.113/38
10.72/0.197/46
13.06/0.22/50
14.58/0.245/53
2″
2″
2″
GL2-18
14.06/0.235/53
15.66/0.262/57
17.5/0.293/61
2″
2″
2.5″
GL2-21
20.4/0.342/70
2″
2″
2.5″
GL2-24
2″
2″
2.5″
A（mm）
475
700
775
850
進出管接頭ZG″
續表．GLⅡ工業散熱器散熱面積F（m?）、通風凈截面積Ff（m?）、參考重量W（Kg）、安裝尺寸等一覽表
F/Ff/W
-36
-42
-48
-54
-60
B（mm）
GL2-6
6.98/0.125/25
8.12/0.145/28
318
GL2-8
9.32/0.162/31
10.84/0.189/34
12.42/0.215/39
13.94/0.242/42
15.48/0.268/46
396
GL2-10
11.64/0.2/37
13.56/0.233/41
15.48/0.266/46
17.42/0.298/54
19.34/0.332/54
474
GL2-12
13.98/0.237/51
16.26/0.267/57
18.62/0.316/63
20.9/0.354/69
23.2/0.393/75
552
GL2-15
17.48/0.294/60
20.34/0.342/68
23.24/0.391/75
26.12/0.438/82
29/0.488/89
669
GL2-18
20.94/0.35/70
24.4/0.407/78
27.88/0.466/86
31.38/0.523/94
34.8/0.58/102
786
GL2-21
24.44/0.407/79
28.42/0.473/88
32.54/0.541/98
36.58/0.607/107
40.6/0.674/116
903
GL2-24
27.9/0.463/90
32.54/0.538/101
37.18/0.615/111
41.8/0.673/122
46.6/0.769/133
1020
A（mm）
1000
1150
1300
1450
1600
外形尺寸
續表． GLⅡ工業散熱器散熱面積F（m?）、通風凈截面積Ff（m?）、參考重量W（Kg）、安裝尺寸等一覽表
F/Ff/W
-66
-72
-78
-84
-90
B（mm）
GL2-10
21.22/0.366/59
23.18/0.398/65
25.08/0.43/78
27/0.463/82
474
GL2-12
25.46/0.433/80
27.8/0.473/87
30.1/0.512/93
32.38/0.549/99
34.7/0.588/105
552
GL2-15
31.82/0.536/96
34.78/0.584/104
37.62/0.632/111
40.5/0.681/118
43.4/0.73/125
669
GL2-18
38.22/0.638/111
41.7/0.693/119
45.1/0.753/128
48.6/0.811/136
52.08/0.869/144
786
GL2-21
44.6/0.741/126
48.7/0.81/135
52.7/0.875/144
56.7/0.944/154
60.8/1.01/163
903
GL2-24
50.92/0.843/143
55.6/0.921/154
60.2/0.998/164
64.8/1.075/174
69.4/1.170/184
1020
A（mm）
1750
1900
2050
2202
2355
外形尺寸
續表．GLⅡ工業散熱器散熱面積F（m?）、通風凈截面積Ff（m?）、參考重量W（Kg）、安裝尺寸等一覽表
F/Ff/W
-96
-102
-108
-114
-120
B（mm）
GL2-12
37/0.628/111
39.34/0.666/117
41.7/0.707/123
44/0.748/129
46.2/0.784/135
552
GL2-15
46.2/0.777/132
49.2/0.806/139
52.1/0.875/146
55/0.923/154
57.8/0.973/161
669
GL2-18
55.5/0.928/153
59/0.986/161
62.5/1.035/169
65.9/1.102/177
69.4/1.158/185
786
GL2-21
64.7/1.075/172
68.8/1.145/482
72.9/1.208/192
76.9/1.28/210
80.8/1.345/210
903
GL2-24
73.9/1.225/195
78.7/1.3/205
83.4/1.38/216
87.8/1.455/226
92.4/1.53/237
1020
A（mm）
2507
2660
2812
2964
3117
外形尺寸
注：1：表中示散熱面積均為二排結構面積，其余四排，六排結構之散熱面積分別為×2，×3既得；
2：表中示參考重量均為二排結構之重量，其余四排，六排結構之參考重量分別×1.8，×2.7既得。
