是否有現貨：	否	認證：	9001
加工定制：	是	材質：	鋼
安裝形式：	壁掛	管徑：	1寸
表面處理：	鍍鋅	類型：	繞管
型號：	GL	規格：	600
商標：	恒永	包裝：	無
產量：	5454552

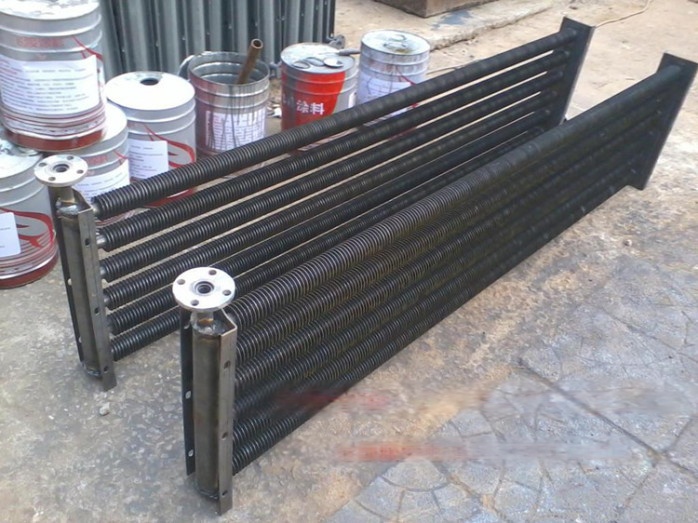

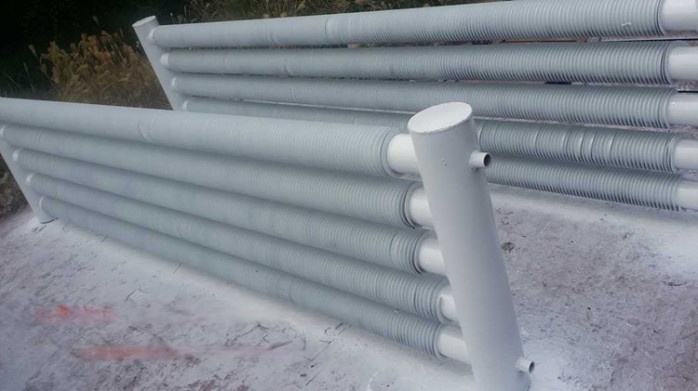

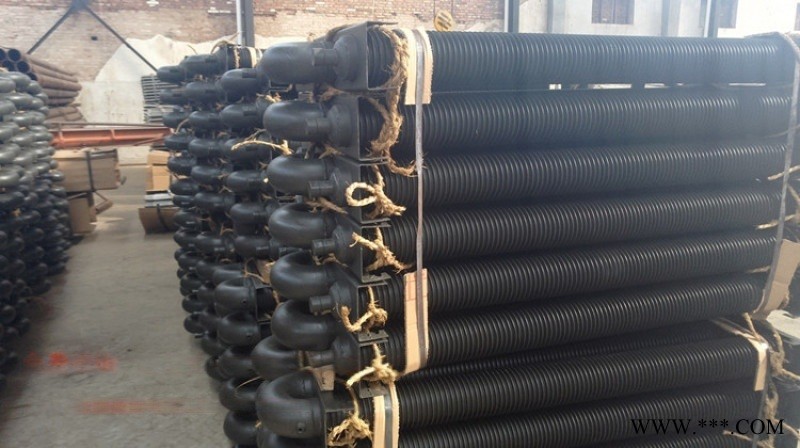

GL型工業散熱器 翅片式散熱器基本介紹 圖集 產品GL型工業散熱器，可避免受熱膨脹及其它原因所造成的應力集中;整體熱鍍鋅，耐高溫、耐腐蝕。廣泛應用于除濕、烘干、采暖通風系統的空氣加熱，或冷卻空調系統的空氣降溫。 GL型工業散熱器 翅片式散熱器性能特點

1．GL型工業散熱器是一種標準型號散熱器，標準結構由鋼制框架、散熱排管（鋼制散熱管）組成，按 圖集 制造生產；

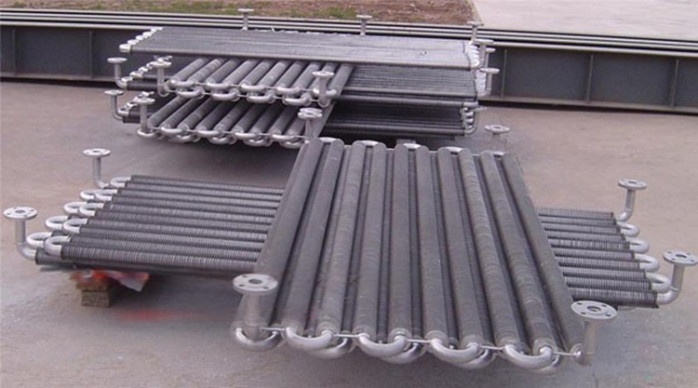

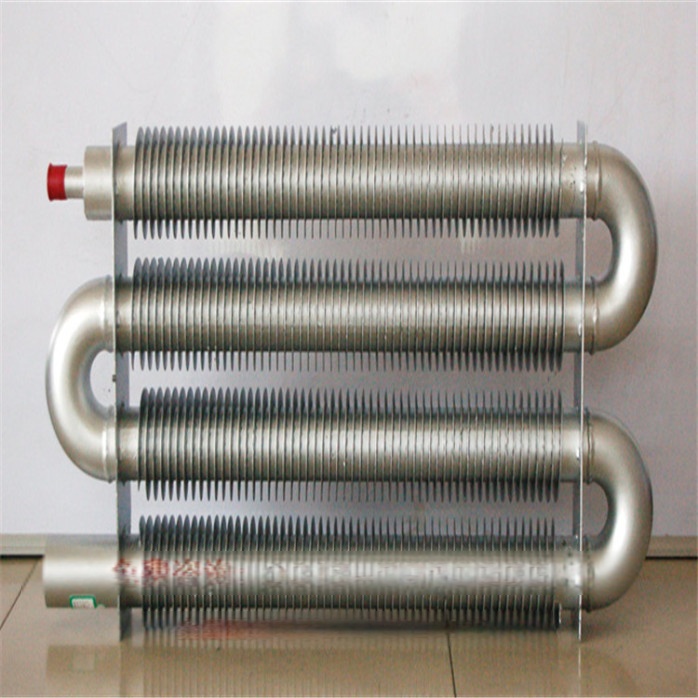

2．GL型工業散熱器的散熱排管采用U型彎頭連接、多孔板支撐，可以消除受熱膨脹及其它原因所造成的應力，耐高 溫，耐腐性好，經久耐用；

3．GL型工業散熱器廣泛應用于除濕，烘干系統的空氣加熱及大、中型采暖通風系統，或冷卻空調系統的空氣降溫；

4．GL型工業散熱器工作介質：蒸汽，高溫水，低溫水，鹽水；

5．GL型工業散熱器工作壓力：1.0MPa、1.6MPa、2.5MPa、4.0MPa 可選；

6．GL型工業散熱器型號表示說明GL①-②-③；

①—散熱器排數（二排，四排，六排）；

②—散熱器表面管數；

③—散熱器有效管長（吋）。

GL型工業散熱器 翅片式散熱器技術參數

1．GL工業散熱器為鋼制雙回路(二排)、或多回路(四排、六排)結構，散熱管用18*2mm無縫鋼管，經專機繞片10*0.3mm皺折鋼帶而成，呈螺旋狀,其片距為3.2mm，整體熱鍍鋅，承壓高，耐腐蝕；

2．GL工業散熱器的散熱排管全叉排排列，并個單獨彎頭管連接；

3．GL工業散熱器的熱工性能好，可替代銅制散熱器使用；

4．GL工業散熱器的散熱管特性：

散熱面積：0.64m²/m

肋化系數：14.56

肋通系數：15.8凈面比：0.53

GL型工業散熱器 翅片式散熱器使用說明

表一．GL型工業散熱器基性能在不同工況下實驗公式

性 能 項 目

狀 態

實 驗 公 式

傳熱系數

（Kcal/m².h.℃）

冷 卻

(低溫水)K=[1/77(Vr)0.845ξ1.155+1/186.2ω0.8]-1

加 熱

（高溫水）K=27.4（Vr）0.46ω0.5

空氣阻力

（毫米水柱）

干 阻 力

△H干=0.0853（Vr）1.862.N

濕 阻 力

△H濕=0.155（Vr）1.695.N

水阻力

△H=1.1ω1.854.N

表中：Vr—空氣重量流速：ω—水流速；ξ—折濕系數；N—散熱管排數

表二．GL型工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

F/Ff/W

-15

-24

-27

-30

-15~-36

-42~-66

-72~-120

GLII2—6

2.78/0.048/15

4.7/0.083/19

5.22/0.093/21

5.84/0.108/22

1″

1″

GLII2—8

3.58/0.063/18

6.26/0.108/22

6.96/0.121/25

7.78/0.135/27

1″

1″

GLII2—10

4.48/0.077/21

7.82/0.134/28

8.72/0.149/30

9.72/0.167/33

1″

1.5″

1.5″

GLII2—12

5.24/0.091/31

9.36/0.159/39

10.44/0.177/42

11.66/0.198/45

2″

2″

2″

GLII—15

6.72/0.113/38

0.72/0.197/46

13.06/0.22/50

14.58/0.245/53

2″

2″

2″

GLII—18

14.06/0.235/53

15.66/0.262/57

17.5/0.293/61

2″

2″

2.5″

GLII—21

20.4/0.342/70

2″

2″

2.5″

GLII—24

2″

2″

2.5″

A（mm）

475

700

775

850

進出管接頭ZG″

續表．GL型工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表 續表

F/Ff/W

—36

—42

—48

—54

—60

B（mm）

GLII2—6

6.98/0.125/25

8.12/0.145/28

318

GLII2—8

9.32/0.162/31

10.84/0.189/34

12.42/0.215/39

13.94/0.242/42

15.48/0.268/46

396

GLII2—10

11.64/0.2/37

13.56/0.233/41

15.48/0.266/46

17.42/0.298/54

19.34/0.332/54

474

GLII2—12

13.98/0.237/51

16.26/0.267/57

18.62/0.316/63

20.9/0.354/69

23.2/0.393/75

552

GLII2—15

17.48/0.294/60

20.34/0.342/68

23.24/0.391/75

26.12/0.438/82

29/0.488/89

669

GLII2—18

20.94/0.35/70

24.4/0.407/78

27.88/0.466/86

31.38/0.523/94

34.8/0.58/102

786

GLII2—21

24.44/0.407/79

28.42/0.473/88

32.54/0.541/98

36.58/0.607/107

40.6/0.674/116

903

GLII2—24

27.9/0.463/90

32.54/0.538/101

37.18/0.615/111

41.8/0.673/122

46.6/0.769/133

1020

A(mm)

1000

1150

1300

1450

1600

外形尺寸

續表． GL型工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

F/Ff/W

—66

—72

—78

—84

—90

B（mm）

GLII2-10

21.22/0.366/59

23.18/0.398/65

25.08/0.43/78

27/0.463/82

474

GLII2-12

25.46/0.433/80

27.8/0.473/87

30.1/0.512/93

32.38/0.549/99

34.7/0.588/105

552

GLII2-15

31.82/0.536/96

34.78/0.584/104

37.62/0.632/111

40.5/0.681/118

43.4/0.73/125

669

GLII2-18

38.22/0.638/111

41.7/0.693/119

45.1/0.753/128

48.6/0.811/136

52.08/0.869/144

786

GLII2-21

44.6/0.741/126

48.7/0.81/135

52.7/0.875/144

56.7/0.944/154

60.8/1.01/163

903

GLII2-24

50.92/0.843/143

55.6/0.921/154

60.2/0.998/164

64.8/1.075/174

69.4/1.170/184

1020

A（mm）

1750

1900

2050

2202

2355

外形尺寸

續表．GL型工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表 續表

F/Ff/W

—96

—102

—108

—114

—120

B（mm）

GLII2-12

37/0.628/111

39.34/0.666/117

41.7/0.707/123

44/0.748/129

46.2/0.784/135

552

GLII2-15

46.2/0.777/132

49.2/0.806/139

52.1/0.875/146

55/0.923/154

57.8/0.973/161

669

GLII2-18

55.5/0.928/153

59/0.986/161

62.5/1.035/169

65.9/1.102/177

69.4/1.158/185

786

GLII2-21

64.7/1.075/172

68.8/1.145/482

72.9/1.208/192

76.9/1.28/210

80.8/1.345/210

903

GLII2-24

73.9/1.225/195

78.7/1.3/205

83.4/1.38/216

87.8/1.455/226

92.4/1.53/237

1020

A（mm）

2507

2660

2812

2964

3117

外形尺寸

注：1：表中示散熱面積均為二排結構面積，其余四排，六排結構之散熱面積分別為×2，×3既得；

2：表中示參考重量均為二排結構之重量，其余四排，六排結構之參考重量分別×1.8，×2.7既得。
