是否有現貨：	是	品牌：	西安力高
種類：	普通單色發光二極管	發光顏色：	紅外光
發光強度：	高指向性	封裝形式：	硅膠封裝
外形：	圓形	材料：	氮化
應用電路：	直流驅動	發光管發光顏色：	有色透明
發光管出光面特征：	矩形	應用：	電源指示或電平指示
型號：	HVW12P-1250PR3	產地：	陜西西安
加工定制：	是	工作效率：	75%
輸出電壓：	-1250	輸入電壓：	12V
輸出功率：	5	電源類型：	線性電源
是否進口：	否	產量：	10000

一、電源模塊簡介

針對精密電子設備中所要求的高電壓、低電流的小功率電源系統,設計制作了一種小型高精密高穩定高壓開關電源模塊，.并對高壓電源模塊的響應特性進行了測試.制作出的高壓電源模塊具有體積小、穩定性好、響應速度快等特點。

二、應用領域

產品廣泛應用電力行業、 行業、鐵路行業、通信行業、煤礦行業、核測量?jī)x器、光電倍增管配套儀器行業、生物醫藥設備儀器、石油工業測井、光學儀器、光電倍增管的放射性探測儀器和其他相關光子探測等儀器中的光電倍增管的供電等領域。

三、主要技術參數

1、輸入電壓：+12V

2、輸出電壓：-1250V

3、輸出電流：0.5-1mA

4、電壓調整率：≤0.05%輸入電壓±10%變化時測

5、負載調整率：≤0.05%負載電流5%— 變化時測

6、輸出電壓紋波：≤40----80mV

7、溫度系數：≤0.01—0.05%／℃供用戶選擇

8、工作溫度：≤－20—55℃

9、轉化效率：75—85%

10、過流及短路保護：限流式

11、外形結構：插針

12、外形尺寸：36×27×18mm

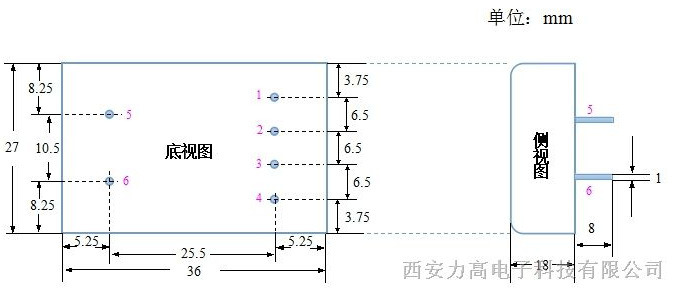

四、外形尺寸圖

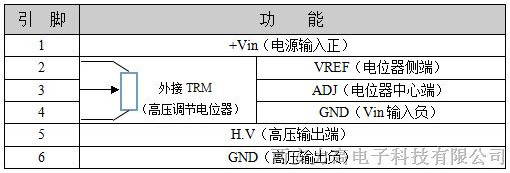

五、引腳定義

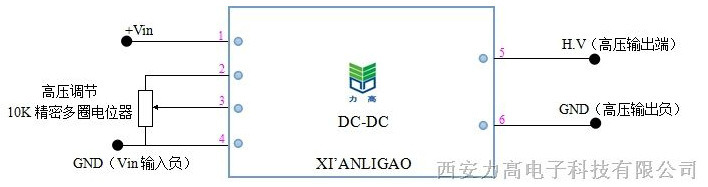

六、接線連接圖

七、測試注意事項

輸入電壓正確無誤的連接上后，輸出高壓端接上10-50%的負載就可以測試，高壓不要打火短路，以免損壞。

八、產品實物圖

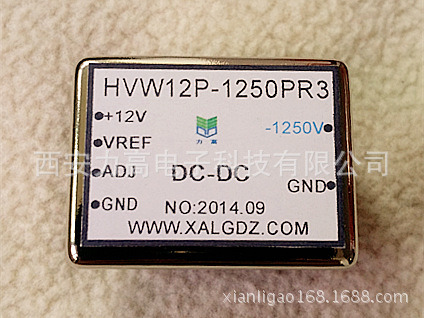

正面圖

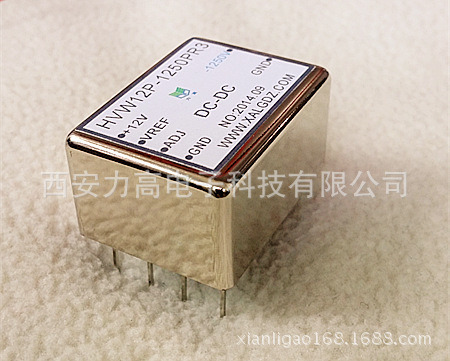

側面圖

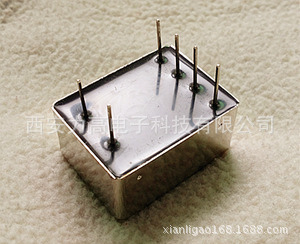

底面圖

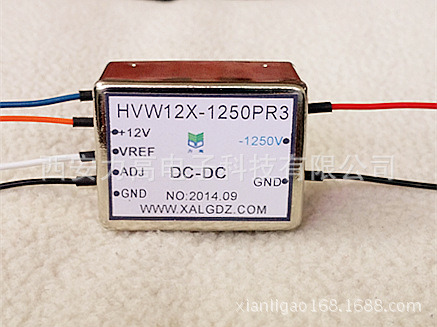

此款還有引線型式的可供選擇

直供12V輸入-1250V輸出精密穩定型dcdc引線電源模塊 高壓模塊

輸入電壓：+12V

輸出電壓：-1250V

控制方式：電位器調節

產品列表中若無您需要的產品，請咨詢旺旺。

我公司所售的模塊均為特種定制電源。

歡迎您的光臨，我們將始終如一地提供高質量的產品和 的咨詢服務
