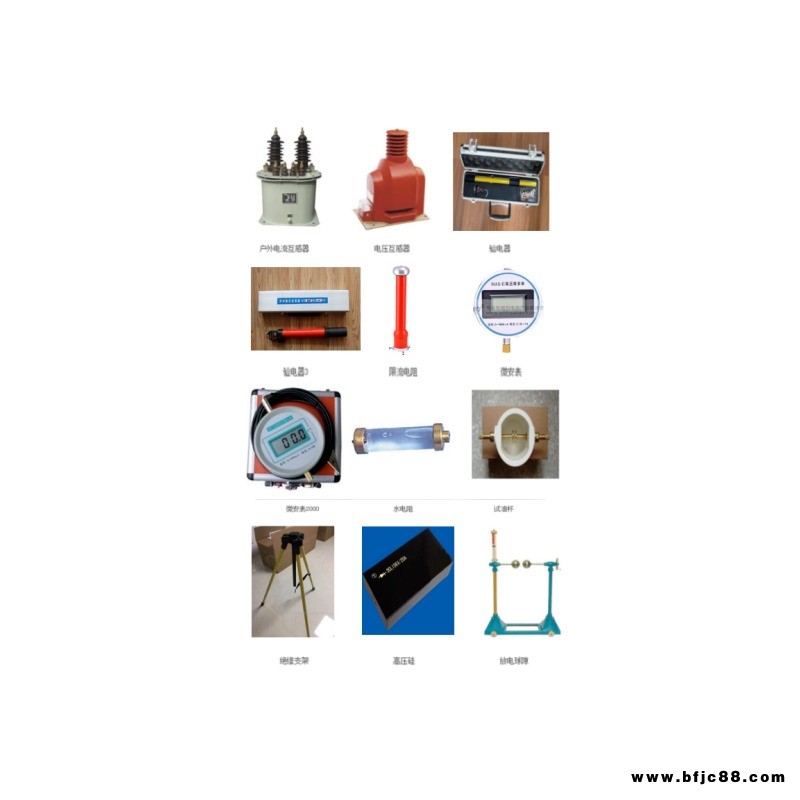

LG3高壓配套附件和互感器實訓設備

LG-LJW(D)-35戶外電流互感器

一、概述
LG3高壓配套附件和互感器實訓設備產品是油浸、鋼箱結構、戶外式電流互感器,適用于額定頻率50赫茲、額定電壓10KV的電力系統中作電氣測量及繼電保護用。
二、使用條件
1安裝場所:戶外;
2.環境溫度-25℃-+40℃的范圍內,空氣濕度不大于85%;
3.海拔:海拔4000米以下使用;.
4安裝場所無腐蝕性的氣體.
三、結構簡介
1. LG-LJW(D)-35戶外電流互感器油箱為橢圓桶型互感器裝入油箱內,互感器引有出線均由布置在箱蓋上面的瓷套引出。器身吊裝在箱蓋下面,可以一起吊出油箱。
2,互感器有幾個二次繞組就有幾個環型鐵芯,每個鐵芯外面繞有二次繞組。一次繞組穿過鐵芯與二次繞組構成"8"字形的鏈狀,整個鏈狀繞組放置在注滿變壓器油的箱體內.
3,產品可做多次級,也可做多變比。多變比有一次抽頭結構也有二次抽頭結構。
4,(特別說明:所用變壓器油為25號變壓器油)

四、型號及含義

五、產品接線圖
1.額定-流: 5:1000A;
2.定二電流: 5A;
3.額定電壓: 10 KV;
4.計量準級次: 0.2s. 0.5S. 0.2. 0.5
5保護準確級次: 10P10, 10P15, 10P20
6,產品表面爬電距離:滿足Ⅱ級污秒等級;
7.負荷的功率因數: Coso=0.8(滯后);
8產品標準: GB1208-2006《電流互感器》 ;
9. 10P10級在額定負荷時,準確限值系數為10;
10P15級在額定負荷時,準確限值系數為15;
10P20級在額定負荷時,準確限值系數為20;
10,其他技術參數見下表:

?

六、產品絕緣

額定絕緣水平: 12142 /75 KV

七、外形尺寸

?

LG-JDZX-35電壓互感器

一、概述
本系列電壓互感器為單相、戶內、干式全封閉產品,使用時三臺一組, JDZX9-35為Yo/Yo/ 連接,LG-JDZXF-35為YoYoNYo/[連接。適用于額定頻率50Hz或60Hz,額定電壓為35KV電力系統中作電能計量,電壓監控和繼電保護用。
二、使用條件
1.海拔高度不超過3000米;
2.周圍環境溫度不高于+40c,不低于-5℃;
3,周圍空氣的相對濕度不大于85% (20℃) ;
4,滿足1級污穢等級;
5,安裝場所無虞蝕性的氣體。
三、結構簡介
該系列產品為戶內環氧樹脂全真空澆注結構,其表面爬電比距大于25mm/kV.導磁材料采用高導磁硅鋼片環繞,經退火處理. LG-JDZX-35電壓互感器在系統使用時,接成Yo Yo /[接線,每組需要三臺,每合互感器具有二組二次繞組,其中一組為0.2級(1a-1n)供計量用,另一組做輔助繞組(da-dn),三臺接成開口三角,做接地保護. LG-JDZXF9-35電壓互感器在系統使用時,接成YoNo?Yo/t接線,每組需要三臺,每臺互感器具有三組二次繞組,其中一組為0.2級(1a-1n)供計量用,另一組為0.5級(2a-2n)供監控用。另一組做輔助繞組(da-dn) ,三臺接成開口三角,做接地保護。計量,監控,保護分開互不干擾,使用安全可靠。

四、型號及含義

?

五、產品接線圖?

六、主要技術參數:

1、產品標準: GB1207-2006 《電磁式電壓互感器》

2、產品表面爬電距離:滿足1級污穢等級;

3、負荷的功率因數: cos =0.8(滯后) ;

4、其他技術參數見下表:

?

七、產品絕緣:

額定絕緣水平: 40.5/9.5/185 KV

一次對二次及地1頻耐壓: 5kV歷時60s

二次對二次對及地工頻耐壓: 5kV歷時60S

感應耐壓試驗: 150赫茲電源二次加壓使一次達95 kV歷時40s

?

LG-DC1500V直流驗電器

一、概述?

本公司是研制、生產、銷售為一體的科技生產經營企業，是生產電力安全工器具的專業企業。公司設備齊全，技術力量雄厚，產品設計先進、新穎、合理，工藝精湛，是國內同行制造業中的產品。?

本公司研制和生產的LG-DC1500V直流驗電器專為地鐵、高鐵和輕軌在直流輸配電線路和設備中配備的驗電設備。無論是白天或夜晚，室內變電所、站或室外架空線上，都能正確、可靠地為您工作服務。是地鐵、高鐵、輕軌運營系統必備的安全用具。?

二、主要技術參數：?

1、使用環境：?

（一）環境溫度：-35℃～+55℃?

（二）相對濕度：≤90%?

（三）使用場合：戶內和戶外無雨天氣?

（四）海拔高度：≤2000m?

2、主要技術指標：?

型號：dc1500v型?

額定電壓等：+1500?

起動電壓：225-600?

絕緣耐壓：44?

顯示電源：6v? lr44氧化銀電池4粒?

動態功耗：≤0.12?

型號：dc1500v型?

動態非電流：≤0.20ma?

靜態非電流：≤3 ma?

驗電影響時間：≤1s?

清晰時可見距離：≥6m

三、使用方法和注意事項：?

1、使用前應根據被驗電氣設備或線路的額定電壓，選用同等額定電壓的驗電器。?

2、取出驗電器，用清潔干燥軟布擦干凈。以防閃絡和爬電現象。?

3、驗電操作前應對驗電器進行自檢檢查。其方法是按下自檢開關，驗電器應發出連續間斷式聲光報警信號。若自檢時無聲光報警此驗電器不能進行驗電操作。?

4、拉出絕緣管，把接地銅線一頭插在或掛在絕緣操作桿上端的插孔內，另一頭接地就可以驗電操作了。?

5、為人身安全，在使用中應在同等電壓的帶電設備上進行驗電，正常方可使用。?

6、操作人員必須將操作桿全部拉出到位，方可按有關規定順序進行驗電操作。?

7、驗電器如遇損壞，切勿擅自拆裝處理。?

8、驗電器應存放在空氣流通、環境干燥的專用地點。?

四、更換電池方法：?

打開后蓋，取下舊電池，按電池性換上新電池。

LG-12限流電阻

直流高壓發生器適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗

直流高壓發生器主要特點:

1、直流高壓發生器較同類產品體積更小,不僅美觀、可靠、功能齊全,而且重量更輕、操作簡便、功能齊全,還可野外使用。如圖:

?

2、精度高、測量準確。電壓、電流表均為數字顯示,電壓分辨率為0.1kv,電流分辨率為1uA,控制箱上電壓表直接顯示加在負載試品上的電壓值,使用時無需外加分壓器,接線簡單。儀器具有高、低壓端測量泄漏電流,高壓端采用高精度數顯微安表顯示,不怕放電沖擊,抗干擾性能好,適合現場使用。

3、高精度75%VDC-1mA的功能,做氧化鋅避雷器測量帶來極大的方便。儀器控制箱上有75%的電壓功能鍵,在做避雷器試驗時,當電流升到1000uA時、按下0.75UDC--1mA的按鈕,電壓表、電流表顯示當前試驗電壓值的75%的數據,試驗完成后將調壓電位器回到零位,并應按紅色高壓斷按鈕,切斷高壓并關閉電源開關。

4、方便的過電壓整定設置功能,采用了數字撥盤開關,能將整定電壓值直觀顯示,使用操作更隨意,顯示數值單位為kv。

直流高壓發生器限流電阻功能說明:

在交流或直流高壓試驗回路中一般均應接入限流電阻R,如圖所示:

?

其目的是當被試品Cx在回路中放電或被擊穿時起限制電流作用,不至于高壓短路導致試驗設備的損壞。但在某些高壓試驗中可不用接入限流電阻,為此對限流電阻的使用提出以下建議:

1,對氧化鋅避雷器、普通閥式避雷器高壓開關和電力變壓器等電力設備進行直流高壓試驗時,可以不用接入限流電阻。

2,電力電纜或是電力電容器等耐壓試驗時應在高壓回路中串接限流電阻。簡單的說,就是當被試品為容性試品時,需加裝限流電阻。

限流電阻使用方法:

只需將配套限流電阻一端擰到直流高壓發生器倍壓筒頂部的高壓輸出端,再將高精度微安表接在限流電阻上,經高壓屏蔽線接到被試品上,正常升壓試驗即可。如下圖所示:

LG-MAS-II高壓微安表

本公司生產的LG-MAS-II高壓微安表為直流微安表，是克服了高電壓的干擾和影響而研發的新一代高壓微安表。

直流耐壓中泄漏電流測量，是預防性試驗規程中的一項重要的試驗項目，而傳統的指針式微安表在測量直流泄漏電流時，具有讀數誤差大，抗干擾能力差，抗沖擊電流不能保護等缺點。高壓數顯屏蔽微安表都克服了上述的缺點。具有使用可靠，不怕放電沖擊，精度高，數字顯示清晰，指示穩定，量程大，過載能力強，可自動轉換量程（換檔）。為了防止測試現場的雜散電流竄入表內，高壓微安表殼材料選用輕質金屬殼體，保證儀表有良好的屏蔽。對抗干擾和沖擊電流能力強，是替代傳統的指針式微安。

產品別稱：高壓微安表、直流微安表、交流微安表、數字毫安表、直流高壓微安表、直流高壓毫安表

一、產品參數?Product Parameters

1）技術參數

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多北京理工產品信息請進入?產品中心。

二、產品特征?Product Characteristics

1、不銹鋼外殼，圓弧狀可有效消除電暈

2、獨特保護電路，保證放電不損壞

3、3[1/2]大屏液晶顯示

4、可用于DC800kV以下

5、采用內置9V疊層電池

6、附配高壓屏蔽電纜

LG-ML2000直流數字微安表

一、產品介紹

LG-ML2000直流數字微安表簡稱：直流數字微安表、直流耐壓中泄漏電流測量，是預防性試驗規程中的一項重要的試驗項目，而傳統的指針式微安表在測量直流泄漏電流時，具有讀數誤差大，抗干擾能力差，抗沖擊電流不能保護等缺點。高壓數顯屏蔽微安表都克服了上述的缺點。具有使用可靠，不怕放電沖擊，精度高，數字顯示清晰，指示穩定，量程大，過載能力強，可自動轉換量程（換檔）。為了防止測試現場的雜散電流竄入表內，該儀表殼材料選用輕質金屬殼體，保證儀表有良好的屏蔽。對抗干擾和沖擊電流能力強，是替代傳統的指針式微安表。

二、產品特性

1.不銹鋼外殼，圓弧狀可有效消除電暈；

2.獨特保護電路，保證放電不損壞；

3.3大屏液晶顯示；

4.可用于DC800kV以下；

5.采用內置9V疊層電池；

?6.附配高壓屏蔽電纜。

三、技術參數

1.測量精度：1%；

2.量 程：2000μA；

3. 測量范圍：0～199.9uA～1999.9 uA自動換檔或0～1999.9uA～19999 uA自動換檔

4. 分辯率：0.1 uA或0.01uA

5. 精度：0.2%±1個字

6. 工作電源：9v（層疊電池）

7. 工作環境：環境溫度：0～40℃?環境濕度：<85%

8. 顯示方法：顯示4位特制大液晶數顯表（窗口裝導電玻璃）。

9. 全屏蔽：表殼為Φ130㎜×60㎜呈橢圓型，材料選用輕金屬經表面處理，顯示窗口用導電玻璃，并用殼體相連，使測量系統真正完全屏蔽。

LG-16水電阻

LG-16水電阻又稱放電球隙測壓器，是一對直徑相同的球型電極，當其與高壓試驗變壓器，控制臺，調壓器，等組成成套測試設備后，可在工頻高壓試驗時用于高壓測量及保護被試物品之用。 成套試驗設備（包括高壓試驗變壓器，控制臺，調壓器，以及球隙器，和被試物。

水電阻的詳細介紹
一、產品別名：
限流電阻、水阻、均壓電阻、保護電阻水電阻
二、產品特點：
1、體積小、重量輕、環氧樹脂外殼抗高壓能力強；
2、自由調配電壓等級。
三、產品參數：
1、環境空氣溫度：-40～+45℃；
2、海拔高度:2000m以下；
3、電壓等級：60KV/120KV/150KV/200KV/300KV

LG-YB試水杯

詳細簡介:

一、試油杯概述

LG-YB高壓絕緣油耐壓試驗杯是做絕緣油耐壓試驗專用試驗陶瓷容器,杯體壁對應兩端有供加交流0-80KV高電壓用的全電,具有緊密度高耐高壓不宜被擊穿的特點。

二、主要技術參數:

1,工作電源: AC 220V 50Hz

2、測量范圍: AC 0-80KV

3·環境溫度: 0℃-35℃

4. 相對濕度:75%

5,油杯容量: 500mL

6·規格:高100mm 內Φ75mm 外Φ92

三、注意事項

油杯兩端軸桿穿過杯壁的孔中有防漏油橡皮圈,是防止絕緣油延軸桿向外滲油,所以絕緣油杯不能放在烤箱里高溫烘烤。

本公司的推廣產品,經過多年的不斷生產改進,使之成為電力測試行業zui為成熟的產品之一,該產品是發電廠、供電局及科研單位等廣大用戶的用來做耐壓試驗基本試驗設備,為了更好的服務中國電力事業,特編輯此目錄方便廣大消費者選用。

我們的質量方針:以客戶需求為宗旨,以科技創新為動力,以嚴格管理為保證,以國際水平為目標,為廣大客戶提供滿意的產品和服務。我們的價值觀:團結和睦、志同道合、誠實守信、尊崇創新、嚴謹守紀、追求卓的越。

LG-18絕緣支架

一、產品簡介

該產品為LG-18絕緣三腳支架，主要用于電磁兼容EMC電波暗室內，支架主體全部采用絕緣材料加工，支撐天線時不會破壞暗室內的電磁環境，該暗室天線支架適用于各種大小型天線， 的大可承受重量重達10kg。

二、詳細介紹

在電磁兼容測試系統中，對于 騷擾和 抗擾度的測試屬于基礎性的測試項目，也是 為重要的測試內容。而這兩部分測試都需要使用天線這一重要的設備。人們通常對天線的各項性能指標（如天線增益）非常關注，但往往忽略天線實際測量時的架設問題。錯誤的架設姿態，不符合要求的測試位置、測試高度等因素與其他常見因素一樣，能夠影響測試結果。因此，正確安裝天線顯得越發重要。

為避免對電波的傳播造成各種反射影響，在安裝天線時，通常使用非金屬的絕緣材料支架。本天線支架針對電磁兼容測試系統需要，特殊設計，關鍵部件均采用高強度絕緣材料制成，可滿足電磁兼容測試系統需要。

LG-2CL15KV/20A高壓硅

一、特性：

反向耐壓：15KV?
正向整流：20A?
抗浪涌電流：800A?
內部材料：硅(Si)?
內部結構：臺面型?
連接方式：螺絲型?
頻率特性：低頻/工頻?
保護特性：雪崩保護特性?
工作溫度：-40~175℃（155℃為連續工作上限溫度）?
外形尺寸：300*100*25 300*75*30mm 及其他尺寸?
常規領域：高壓電源整流、保護、開關、倍壓高壓硅堆?

二、產品特點：?
先進的生產工藝?
精確的測試老化試驗?
正向浪涌承受能力強?
反向雪崩擊穿特性?
反向耐壓高?
反向漏電流低?
高溫焊接保證?
內部芯片加強保護?
優異的機械性能絕緣性能?
及耐腐蝕耐潮濕能力?
適應惡劣工作環境?
獨的家采用熱管散熱原理高的效率散熱?
工作溫度：-40~175℃?
儲藏溫度：-40~175℃

LG-19放電球隙

一、技術規格：

◆ 50

◆ 100

◆ 200

◆ 300

二、應用：

LG-19放電球隙在作試驗時將球隙器和試品并聯，球隙器本身串有每伏1歐的保護電阻，先將球隙調整在60%試驗電壓，此時試品應同進接上測定。當球隙放電時，試驗變壓器的低壓側電壓表讀數，（取3-4次平均值）然后按同樣方式測定70%和80%試驗電壓時電壓表讀數，以此三點線值作一曲線（大多計一直線），再延長此曲線（大多為按正比例推算）至所需的試驗電壓值，求得低壓測電壓表的讀數，然后將球隙調整至比試驗電壓高10-15%位置上。

作為耐壓試驗過程中可能發生過電壓的放電保護。

基于放電球隙的氣體放電教學實驗系統

提出了一套基于放電球隙的氣體放電教學實驗系統，它能夠實現了對氣體放電現象的演示，能夠驗證氣體電理論中大多數的內容。該實驗系統具有開發成本低，易操作等的特點，適合于小型的教學型高電壓實驗室。

三、系統的基本組成

該系統之所以被稱為“基于放電間隙的氣體放電教學實驗系統”，主要是因為該系統的放電模型，是在常用的放電球隙（也稱為保護球隙）基礎之上，對其進行一定改造之后，就可以完成實驗內容，簡便易行。任何一個高電壓試驗系統都必須有試驗電源、測量儀表、被測試品和保護裝置。

1、試驗電源 ：

在該實驗系統中主要用到交流工頻高壓試驗電源和直流高壓試驗電源。交流工頻試驗電源由交流工頻試驗試驗變壓器來產生。直流高壓試驗電源可以用直流高壓發生器直接產生。若沒有直流高壓發生器時，可以在交流工頻試驗試驗變壓器的高壓側串接一個高壓硅堆，通過用半波整流或全波整流來產生。

2、測量儀表 ：

在該實驗系統中需要對試驗電壓進行測量，以便進行實驗結果比對。通常，小型高電壓實驗室試驗電壓水平較低，一般利用高壓分壓器或者靜電電壓表進行測量。若實驗室條件有限，無上述測量儀表，也可利用操作臺或者試驗電源自身攜帶測量儀表，進行讀數，但考慮到“容升效應”和其他因素影響，勢必會造成較大誤差。因此，還是采用分壓器和靜電電壓表為好。?

3、被測試品 ：

將空氣作為被測試品，關鍵在于如何能夠在空氣間隙中形成所需要的電場形式。這就需要制作不同的電極來形成不同的電場，而且電場的間隙大小還可以進行調節。在實驗室中 常用到的放電球隙（也叫保護球隙），有兩個球型電極，其球型電極還能拆卸，其放電間隙能夠進行調整，而且絕緣結構也很好，同時還帶有一個水電阻，因此，只需要進行小小的改動，就可模擬不同電場形式。只需再制作兩個尖形電極和平板電極，就可以模擬不同電場形式。制作電極時必須注意尺寸問題，否則，刻度零點就對不上。此外，平板電極也可不制作，利用放電球隙自帶球形電極來代替平板電極，但要注意允許的條件：球間隙 d 與球直徑 D，滿足d < D/ 4?時，間隙中電場分布均勻。

4、保護裝置 ：

實驗中，在空氣氣隙擊穿的時候，電流迅速增大，為了限制電流過大，一般都要加一個保護電阻，通常是用水電阻。此時，該實驗系統采用過流保護，切斷試驗電源的輸入端，保護試驗設備的安全。

四、試驗系統的使用說明

該實驗系統構成簡單，接線、操作簡單。按照 接好實驗線路之后，就可進行實驗。在實驗過程中，只需更換不同形狀的電極，調整空氣氣隙的距離。具體說明如下：

（1）電場均勻度對于擊穿電壓的影響的實驗。板—板電極模擬均勻電場（忽略邊緣效應）；尖—尖電極模擬稍不均勻電場；尖—板電極模擬極不均勻電場。施加試驗電壓使得空氣氣隙擊穿，記錄數據，比較試驗電壓大小。

（2）在尖—板電極模擬極不均勻電場時，施加直流電源，通過改變電極極性，進行極性效應實驗。同時可觀察到在尖極的尖的端會有電暈放電現象，效果不太明顯。??

（3）在尖—板電極模擬極不均勻電場時，在兩個電極放一塊玻璃板或其他固體絕緣介質，用絕緣支架對玻璃板進行對地絕緣，調整電極間隙距離，使兩個電極分別緊靠玻璃板兩個表面，然后施加試驗電壓，會出現滑閃現象。將玻璃板弄濕、弄污后，觀察其出現滑閃現象電壓值的變化。

（4）在尖—板電極模擬極不均勻電場時，在靠近尖極附近放一快薄紙板，用絕緣支架對地絕緣。記錄放入極間障前后的擊穿電壓值，并進行比較。改變薄紙板離尖極的距離記錄下不同的位置擊穿電壓值，進行比較，確定出極間障的 的佳位置。

重復脈沖高壓火花放電球隙

研制了一種充氣火花放電球隙，具有高的觸發穩定性，大的工作電壓范圍，可在50Hz重復脈沖下長時間穩定工作，適合于 N2、TEA CO2、放電準分子等脈沖放電激光器中作開關元件，也可用于脈沖大電流放電的其他場合。

五、結構與性能

研制的球隙開關結構由陰極、陽極和觸發極組成，電極形成套式同軸結構，可以降低電感并具有一定的屏蔽作用，以減小球隙擊穿時對外的電磁 。陽極和陰極選用黃銅或不銹鋼，作為可更換部件分別固定在黃銅和有機玻璃基底上，間距?d由經驗公式Ub=24.55d?+ 6.66根號d確定為5mm，在室溫101kPa氣壓條件下，這個間距可以使球隙擊穿電壓Ub達到17kV，從而在101kPa氣球隙可以在8~30kV范圍內穩定地工作。觸發電極既是引入觸發信號的連接件，又是N2氣的入氣接口和通道，N2氣從觸發電極的入氣接口流入，從陰極和觸發電極的放電縫隙中進入球隙腔內，然后經陽極表面，從陽極的幾個小孔中流出。由于觸發放電的縫隙很小，通過這個縫隙流出的氣流具有 一定的流速，這個氣流把觸發放電電弧吹入電極放電區空間使球隙擊穿。實驗表明氣流促使球隙可靠擊穿的作用 是十分明顯的，如果沒有這個氣流，觸發放電電弧有時在陰極表面的里邊產生，不能在球隙放電區空間造成有效的預電離，球隙擊穿不穩定，經常出現漏擊穿。陽極上的出氣接口也是一個針形閥，關上閥門球隙具有良好的密封和保氣性能，可以脫離氣源工作，打開閥門后N2氣的流量可以調節。

球隙的擊穿和同步

球隙擊穿是電子的一種雪崩過程。

例：放電電壓20kV，球隙間距5mm，N2氣壓為150kPa，電子雪崩在球隙中傳布速度u=2.8x106cm/s，走過球 隙間距需要179ns時間。實際上球隙在一定放電條件下將形成流光過程，流光比電子雪崩的傳布速度大得多，一般達到1~2×108cm/s，球隙放電一旦發展成流光，擊穿時間只需要幾個毫微秒。而從球隙被觸發到形成流光的時間相對來說比較長。這是球隙擊穿的滯后時間，它主要取決于球隙中電子空間電離系數的大小和電子雪崩的傳布速度。 以本球隙所給參數為例，如果觸發極加上與陽極電壓極性相反的高壓脈沖，例如負5kV，球隙中心區形成瞬態過電壓。求得u和a值得到滯后時間t=46ns，這種由于過電壓形成的流光擊穿為快過程。如果觸發電壓為正15kV，球隙不能形成過電壓，流光擊穿受預電離強度影響，相對于過電壓擊穿滯后時間長一些。如果預電離很弱 ，球隙處于起始擊穿或自激狀態，該光要等到電子雪崩走過球隙正個路程后才有可能形成，滯后時間將大于179 毫微秒，有時不能形成流光而成為弧光放電，此時不僅滯后時間很長，擊穿時間也變慢，在激光中運轉時表現為擊穿聲音異樣，激光輸出能量大大下降。

?

?
