| 加工定制 : | 是 | 品牌 : | 綠瑞 |
| 型號 : | SSQ-300 | 產品別名 : | 骨料散裝機 |
| 包裝材料 : | 顆粒物料 | 包裝類型 : | 箱 |
| 適用對象 : | 谷物,水泥,其他 | 適用行業 : | 化工,食品,醫藥,五金、機械,其他 |
| 用途 : | 顆粒物料裝車 | 物料類型 : | 顆粒 |
| 售后服務 : | 整機質保1年 |
一、概述
SSQ熟料骨料汽車散裝機是從庫內將熟料骨料( ≤ 50mm) 自動輸送到熟料散裝車船的設備。SZT庫底水泥熟料骨料散裝設備( 見圖一) 主要由手動棒閥，電動扇形閥（或氣動插板閥），卷揚裝置，伸縮卸料裝置、收塵軟管，電容式限位開關，電控系統等部分組成。用戶也可選用庫側熟料骨料散裝設備。( 見圖二)
二、技術參數表
技術性能 | 技術參數 |
輸送物料 | 水泥熟料或類似塊狀物料 |
物料容重 | 熟料?1.45t/m3?Clinker?1.45t/m3 |
物料溫度 | ＜80℃ |
物料粒度 | ＜50(mm) |
裝車能力 | 200t/h |
卸料頭伸縮距離 | 根據用戶要求定制 |
手動捧閥 | 410?10mm |
電動扇形閥 | 700?00mm |
氣動棒閥 | 700?OOrnrn |
卷揚機 | 8m/min?20kN?3kW |
料位儀 | SLW-310?工作電壓?24VDC |
裝機功率 | 3.75kW/5.2kW |
注：該機可以通過改變材質來滿足用戶物料溫度，物料粒度的要求。
三、工作原理
? ? ? ?當運輸工具進入裝料位置后，打開棒閥相應的棒條數量。按住控制柜的“下降鈕”，下料頭到位后會自動斷開升降電機電源，按“裝車鈕”進入卸料狀態，輔助配套設備會相應開始工作，卸料產生的灰塵通過進料斗，由伸縮收塵軟管進入收塵器凈化，當下料頭的物料裝滿時，下料頭邊上升，邊報警，上升距離要在裝料前設置，若上升距1 米，則將時間斷電器的時間調為T=1/v。在上升過程中裝料始終在進行，當下料頭滿時，再重復上述動作，到達料滿位置后，按停車鈕，使電振機反制動，或關閉扇形閥下料停止工作。停車后可按上升按鈕讓下料斗離開物料一定距離，確保運輸工具的移位，再對準 個卸料工位。直到整個料倉裝滿為止。
1、庫底熟料散裝機示意圖（圖一）
2、庫側熟料散裝機示意圖（圖二）

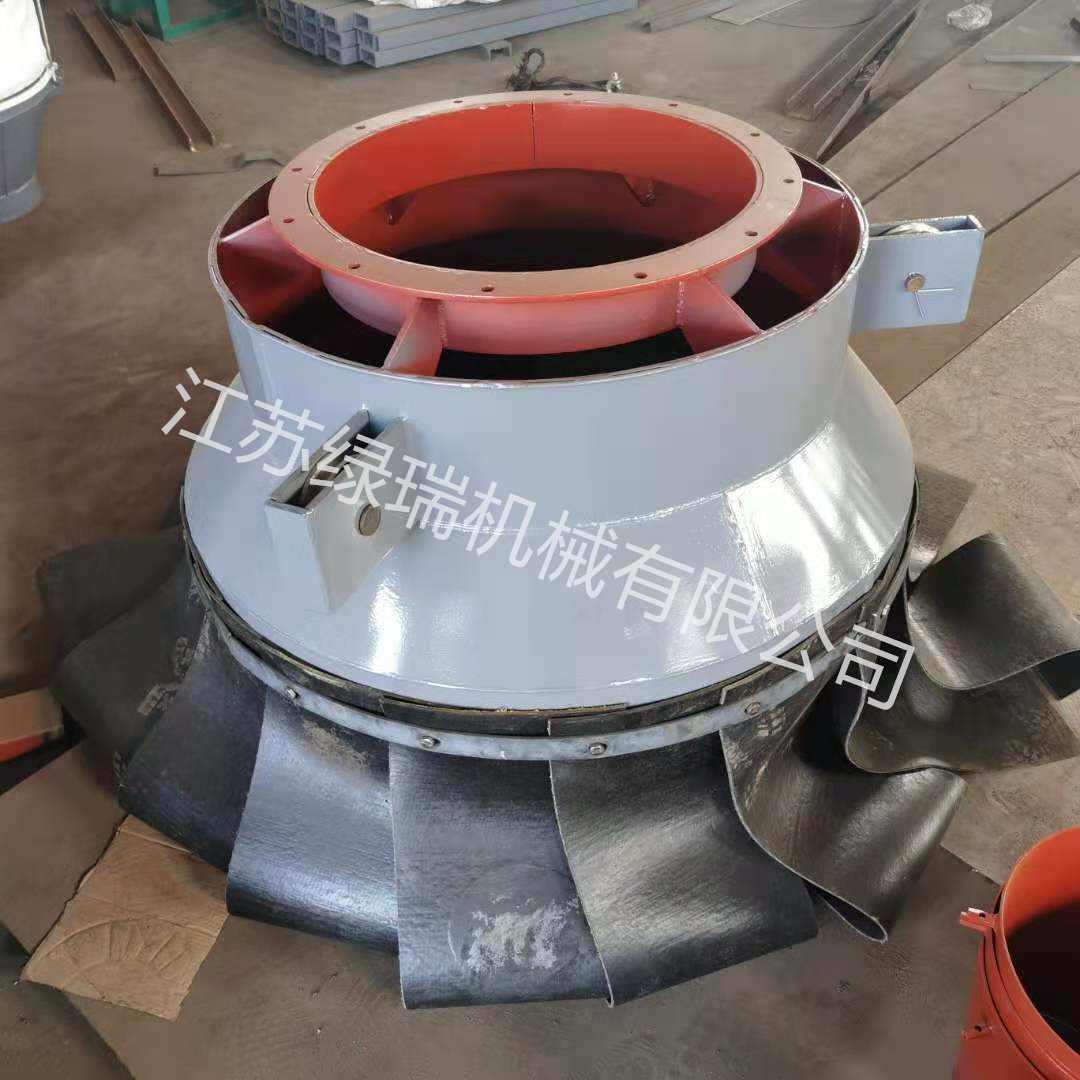

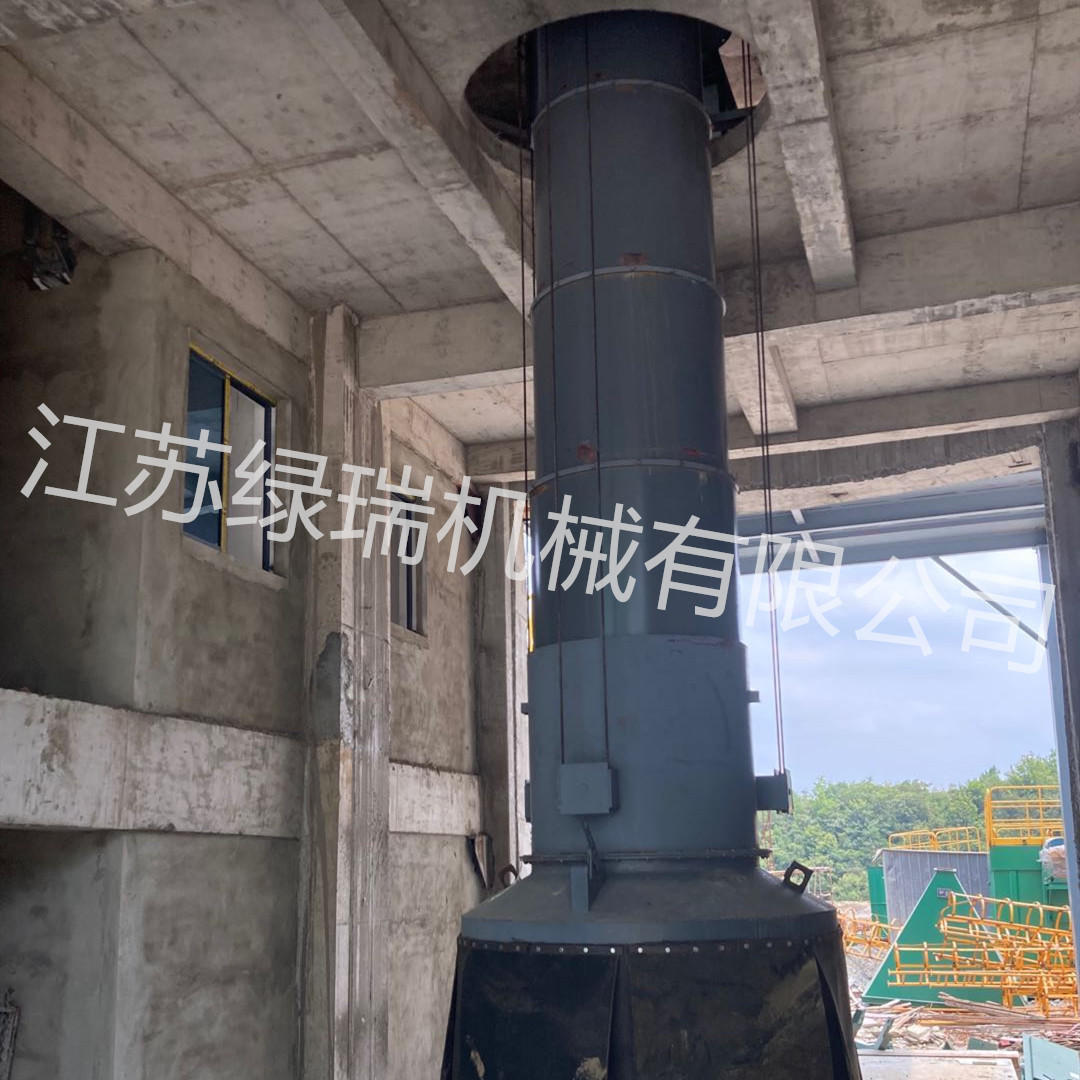

四、產品實圖
