| 品牌 : | 明江 | 型號 : | MJ8432876 |
| 加工速度 : | 600 | 售后服務 : | 終身維護 |
| 適用行業 : | 冶金 | 工作臺面尺寸 : | 600mm |
| 工作油糟尺寸 : | 500mm | 工作臺行程（X*Y） : | 1500mm |
| Z軸行程 : | 500mm | 切割厚度 : | 50mm |
| 錐度 : | 30度 | 承重 : | 300kg |
| 主機重量 : | 2000kg | 主機裝箱尺寸 : | 2500mmm |
| 加工電流 : | 8a | 小電極消耗比 : | 5 |
| 表面粗糙度 : | 5 | 功耗 : | 8w |
| 輸入電壓 : | 380v | 控制箱重量 : | 50kg |
| 控制箱裝箱尺寸 : | 6000mm | 電極絲直徑范圍 : | 100mm |
| 工作臺承受重量 : | 500kg | 機床導軌 : | 絲桿 |
| 加工精度 : | 0.00001 | 控制系統 : | 全自動 |
| 走絲速度 : | 500mm | 切割斜度/工件厚度 : | 50 |

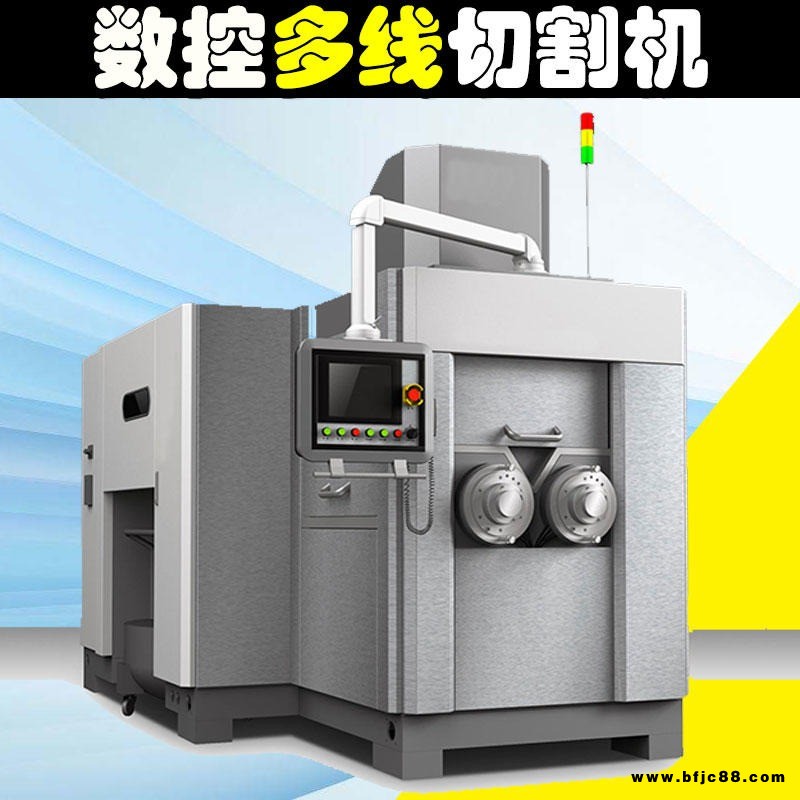

各種型號 參數 多線切割機
多線切割機是利用帶有金剛石顆粒的金剛石線的高速往復運動，對加工區的磁性材料產生切割，進而制造出厚度均一的薄片的技術，再生產效率高、產品質量高、加工成本低、控制精度高、綠色環保、磁泥方便回收的優點。
?<<產品特點
■導輪支架采用輕便型結構方案，使其高速運轉慣量小，為今后降低金剛線線徑，提高切割速度等設備升級或工藝優化，預留了足夠的硬件空間。
■羅拉外徑ф170-190mm確保高線速，切割用羅拉中心距較小以減少線弓，提高切割效率。
■設備采用雙排線提高運線穩定性，專為金剛線設計。內部采用滑塊絲桿傳動機構，運行更加穩定，增加使用壽命。
一、設備用途
? ??本設備主要適用于金剛石線高速切割單晶硅、多晶硅及電子級硅、藍寶石類材料的高速、 、高精度、多片切割加工。
二、設備主要技術參數
1)?? 線網長度：700
2)? ?工件尺寸：1×165×165×700,或2×165×165×350
3)? ?晶片厚度（μm）：100
4)? ?線速度（m/s）：30或35
5)?? 主軸軸距：375
6)?? 設備外形尺寸（長×寬×高）(mm)：4000×2500×3050
7）總重（T）：11.5
三、設備精度指標
1)?? 主軸軸向竄動不大于0.005mm；
2)?? 工作臺升降全行程內相對于線網垂直度不大于0.02mm；
3)?? 工作臺下端在承受100N作用力時，位移不大于0.01mm；
4）切割液溫度精度在±2℃范圍內；
四、設備安裝條件
設備應安裝在地面平坦，安裝厚度應大于300mm，遠離振動源，無灰塵煙霧污染的場所。
1)? 工作溫度：15℃-25℃
2)? 氣源：?0.4-0.6MPa ??
3)? 相對濕度≤90%
4)? 冷水水源：?0.25-0.4MPa?? 150-200L/min?? 7-12℃
5)? 電源：?AC380V，50Hz (三相五線制)
6)? 地面承重:不小于30kN/㎡
整機特點????
1)? 切割后的晶片TTV<10μm；
2)? 單片晶片厚度 薄可達100μm；
3)? 小鋼線直徑可達50μm；
4)? 高鋼線運行速度可達35m/s，加速時間為3s；
5)? 更長的工件長度使得設備加工能力更 率更高；
6)? 更小的主軸軸距為線網提供了足夠的剛性，有效的保證了晶片的切割精度和質量；
7)? 碳纖維輕質化導輪大幅降低了主軸軸系的轉動慣量，增加了主軸的剛度，讓主軸的速度更高更平穩；
8)? 工作臺采用靜壓導軌，進給更平穩，提高了晶片的切割精度和質量；
9)? 張力調節采用直線電機，控制精度和靈敏度更高，有效保證了鋼線上的張力恒定，大幅降低了設備的斷線率。
10)針對硅片切割產熱量大，本設備采用了換熱面積超大的熱交換器，帶有溫度反饋并且溫度可調，將切割液的溫度控制在有效切割溫度范圍內，為高精度的晶片切割提供了穩定的切割環境；
11)針對硅片切割后切割液中 含量過高，本設備采用了帶有離心過濾并且可與主機分離的切割液處理系統，有效降低了切割液中 的含量，不僅使得切割液循環利用次數更多，更減少了廢液處理量，大幅降低了切割成本；
12)針對高速運動易產生共振的現象，本設備將切割部與收放線部隔離，避免了共振現象的產生，為高精度的晶片切割提供了穩定的切割環境；
13)針對設備頻繁拆卸導輪的特點，本設備采用兩端支承式軸承座和特殊的主軸對心傳扭結構，使得頻繁拆卸導輪后設備精度不損失并且拆卸方便。
14)控制主站采用自主開發的高性能HRT-NET-CI4工控機，伺服驅動器采用BECKHOFF公司的AX5000數字式緊湊型伺服驅動器，通信協議采用高性能ethercat通信協議，控制精度高、響應速度快、性能穩定可靠。
15)基于Twincat3?軟件和自主開發的算法，實現對9軸的高精度同步控制。
