| 加工定制 : | 是 | 品牌 : | 浙江南高 |

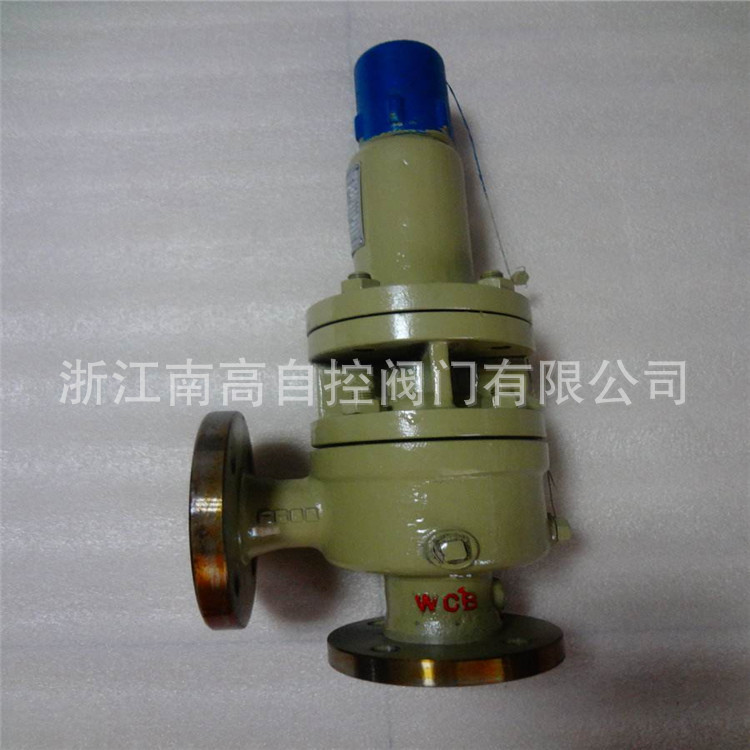

| 型號 : | A48Y-16C | 連接形式 : | 法蘭 |
| 材質 : | 鑄鋼 | 閥瓣開啟高度 : | 微啟式安全閥 |
| 結構形式 : | 彈簧式 | 公稱通徑 : | DN20-DN400 |
| 適用介質 : | 水 空氣 石油 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 形態 : | 角式 | 壓力環境 : | 常壓 |
| 類型(通道位置) : | 二通式 | 閥體構造 : | 封閉式 |
| 訂貨號 : | 1200 | 貨號 : | 1200 |
| 3C閥門類別 : | 工業 | 是否跨境貨源 : | 否 |
主要零部件材料
NO. | 零件名稱 | A42Y-C/KA42Y-C材料 | A42Y-P/KA42Y-P材料 | A42Y-R材料 | DA42Y-P材料 |
1 | 閥座 | 2Cr13/1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZG1Cr18Ni9Ti |
2 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | LCB/ZG1Cr18Ni9Ti |
3 | 調節圈 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti |
4 | 反沖盤 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti |
5 | 閥瓣 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti |
6 | 導向套 | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti |
7 | 閥蓋 | ZG230-450 | ZG230-450 | ZG230-450 | ZG1Cr18Ni9Ti |
8 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 | 50CrVA |
9 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti |
10 | 調整螺桿 | 45 | 2Cr13 | 2Cr13 | 2Cr13 |
11 | 閥帽 | ZG200-400 | ZG200-400 | ZG200-400 | ZG230-450 |
封面材料 | 堆焊Co基硬 | ||||
三、主要外形尺寸和連接尺寸
型號 | 公稱通徑 | do | D | K | g | g1 | b | f | f1 | Z-?d | DN’ | D1 | K1 | g3 | g2 | b1 | f’ | f1’ | Z1-?d1 | L | L1 | ≈H |
A42Y-16C DA42Y-16C(P) | 20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 110 | 95 | 378 | ||||
25 | 16 | 115 | 85 | 65 | 16 | 2 | 4-14 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 110 | 95 | 378 | |||||
32 | 20 | 140 | 100 | 78 | 18 | 2 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 115 | 100 | 378 | |||||
40 | 25 | 150 | 110 | 85 | 18 | 3 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 120 | 110 | 406 | |||||
50 | 32 | 165 | 125 | 100 | 20 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 135 | 120 | 450 | |||||
65 | 40 | 185 | 145 | 120 | 20 | 3 | 4-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 140 | 520 | |||||
80 | 50 | 200 | 160 | 135 | 20 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 135 | 525 | |||||
100 | 65 | 220 | 180 | 155 | 22 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 195 | 175 | 690 | |||||
125 | 80 | 250 | 210 | 185 | 22 | 3 | 8-18 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 210 | 190 | 780 | |||||
150 | 100 | 285 | 240 | 210 | 24 | 3 | 8-23 | 175 | 310 | 270 | 240 | 26 | 3 | 8-23 | 255 | 230 | 838 | |||||
200 | 125 | 340 | 295 | 265 | 26 | 3 | 12-23 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 300 | 260 | 992 | |||||
250 | 150 | 405 | 355 | 320 | 30 | 3 | 12-26 | 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 1266 | |||||
300 | 220 | 460 | 410 | 375 | 30 | 4 | 12-26 | 400 | 580 | 525 | 485 | 36 | 4 | 16-30 | 370 | 350 | 1283 | |||||
350 | 250 | 520 | 470 | 435 | 34 | 4 | 16-26 | 500 | 715 | 650 | 608 | 44 | 4 | 20-34 | 500 | 450 | 1520 | |||||
400 | 280 | 580 | 525 | 485 | 36 | 4 | 16-30 | 500 | 715 | 650 | 608 | 44 | 4 | 20-34 | 500 | 450 | 1530 | |||||
| ||||||||||||||||||||||
