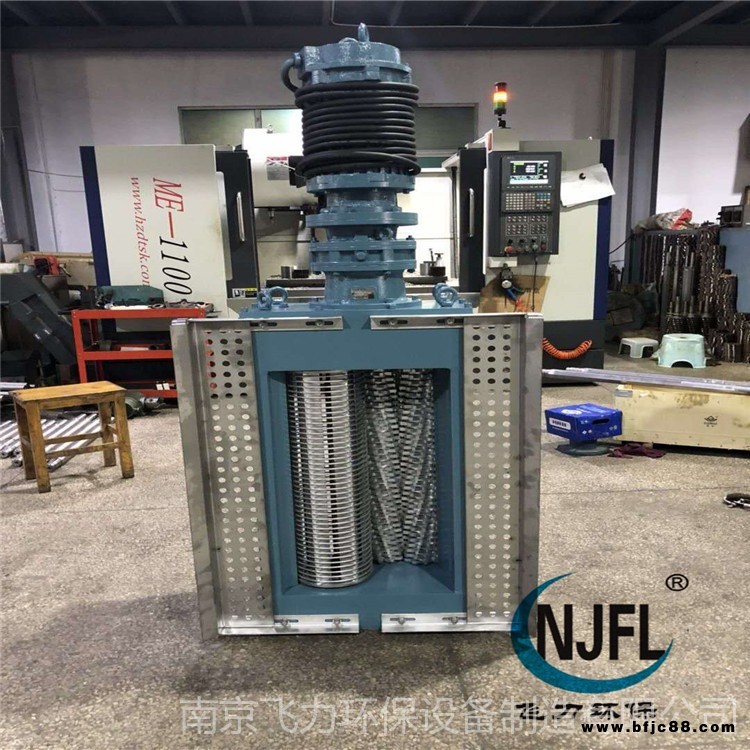

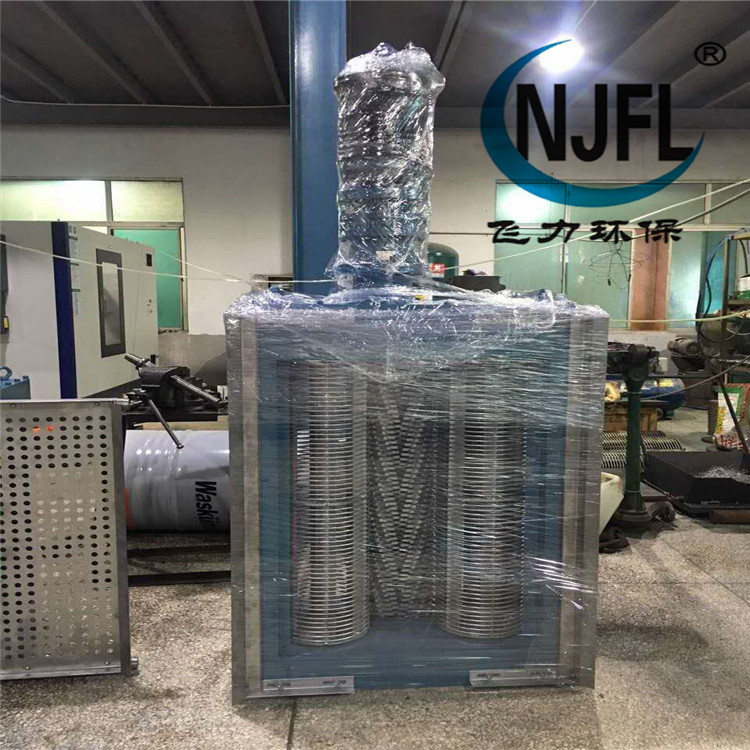

破碎格柵機選用獨具一格的兩軸螺旋狀片設計方案構造。獨立同分布的兩兩切割片和密封墊組分別安裝在兩平行面的圓弧上，呈螺旋狀布局，互相更替重合，逐步實現螺旋狀的激光切，在精密度、幅度和利度上均超過優良的激光切實際效果。切割片和密封墊內環呈六邊形，安裝在六邊形的主動軸和從動軸上，構成片組，完全的破碎大顆粒物物塊。

工作原理

1．污水?dāng)y帶垃圾進入粉碎型格柵切割區；

2．大于8mm的大塊垃圾被轉鼓截留，并被轉送到切割區粉碎；

3．小于8mm的小塊垃圾被水流裹挾通過轉鼓區；

4．被粉碎后的大塊垃圾被粉碎成6-12mm顆粒，并通過切割室；

5．被粉碎后的顆粒流向下游。

特點：

1、雙軸粉碎器

     比單軸粉碎器適合更多固體顆粒，兩個反向旋轉軸使顆粒物在雙軸間粉碎；

2、無軸轉鼓

     不銹鋼材質，柵間隙各種尺寸可選，包括6mm；

3、刀片選擇

     根據需要進行各種齒型設計，以適應各種情況需要轉鼓和粉碎器間隙小

4、軸襯導流裝置

     引導固體雜質進入切割室，保護密封不受砂石侵害；

5、低底座

     在低流量時可以大限度利用切割室來提高粉碎能力；

6、頂部堅固座

     可以簡單堅固維修，無需把設備從渠道中提出；

7、安裝簡易

     可適用大部分現有渠道，不需或只需很少土建改動；

8、機械密封

     壓力可高達0.6Mpa，密封無需清理，無需調整壓蓋；

9、型號設計

    渠道寬度至550mm,流量可達11000m3/h。
