| 是否有現貨： | 是 | 認證： | 內部 |
| 防護等級： | IP65 | 光源類型： | 激光燈 |
| 材質： | 不銹鋼 | 類型： | 城市戶外亮化 |
| 型號： | 規格齊全 | 規格： | 30W40W50W60W80W100W |
| 商標： | 華爍 | 包裝： | 航空箱 |
| 激光器： | 半導體激光器 | 產量： | 10000 |
產品特點：
Ø 亮度高、射程遠。
Ø 全天侯使用（高溫60℃，低溫-45℃、雨雪天、霧天、沙塵天）。
Ø 抗強風、防腐蝕、防凝露，防護等級IP66。
Ø 無人值守、運行穩定、安裝快捷、維護方便、價格低廉。
產品系統描述：
彩 光地標燈，是把激光燈安裝在建筑物頂端，將炫目多彩的全彩 光束不斷投射在夜空中，激光束可平行直射、旋轉放射、天空仰射，光束數量可以從一束到六束循環變化，旋轉角度可以水平方向無限勻速旋轉，可以0～360度往返旋轉。30瓦全彩 光地標燈發出的激光束亮度高，人們?cè)谶h(yuǎn)處也能很清楚的看見光束，視覺效果特別震撼，從而使安裝了激光地標燈的建筑物成為城市中耀眼的地標。全彩 光地標燈內部由 部分構成。分別是傳動及控制子系統、激光器子系統、激光表演子系統、激光器芯片驅動及溫度控制子系統、電源管理子系統、散熱子系統。

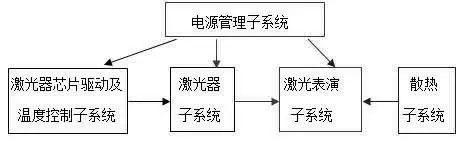

系統框圖如下：
電源管理子系統：負責各分系統的電源控制及分配，同時提供防浪涌、過壓、過流保護。
激光器子系統：是整個激光燈的核心系統，作為激光的光源，直接決定激光燈的亮度，10瓦綠 光燈含有12個紅 光器，8個綠 光器，4個藍 光器，通過反射鏡、凹面柱鏡、凸面柱鏡、波片，PBS(偏振分光鏡)、合光鏡、擴（縮）束整形鏡等一系列的光學元器件，將24束激光整合成一束接 行的白 光。各種光學元器件的參數設計，結構固定，裝配工藝是決定激光器光束質量好壞的主要因素。
激光表演子系統：負責實際激光效果輸出，由激光振鏡和激光控制系統組成。
激光器芯片驅動及溫度控制子系統：是決定激光燈使用壽命的重要系統，該系統負責給激光器芯片提供穩定的電流，同時穩定激光器芯片的溫度。激光器芯片是發射激光的器件，是一個比較嬌貴的器件，必須給它合適的電流，才能正常發光，電流低了，亮度不夠，電流高了，直接燒毀，電流忽高忽低，激光器的亮度也就忽高忽低。另外，激光芯片對溫度也很敏感，它的工作溫度為25℃，激光芯片在對外發射激光的同時，本身也會產生大量的熱量，如果對這些熱量不處理，激光芯片很快就能升溫到45℃以上，并且會因?yàn)闇囟冗^(guò)熱而燒毀，這時，我們需要通過TEC（半導體制冷器）為激光芯片提供足夠的制冷，并且不斷的測試激光芯片的溫度，調整制冷量，讓激光芯片的溫度始終維持在25℃。驅動電流的穩定度和溫度控制的 度，以及完善的過電流保護，過電壓保護，過溫度保護是整個激光燈系統里面 關鍵的指標。
激光燈散熱子系統：散熱系統是維持激光燈正常工作的另一個關鍵系統，激光燈在工作時會產生大量的熱量，我們通過優化整個系統的風道，提升整個系統的熱傳導能力，降低核心系統的熱輻射，及時快速地將這些熱量散開。
產品參數：
| 序號 | 測試項 | 指標及參數 |
| 整機性能指標及參數（參數是在工作10分鐘后測得） | ||
| 1 | 工作電壓范圍 | AC176V~260V@50Hz |
| 2 | 工作環境溫度 | -45℃~40℃ |
| 3 | 工作環境濕度 | 10-95％RH(無凝結) |
| 4 | 整機功耗 | <800W～1800W |
| 5 | 接地電阻 | 4.2Ω |
| 6 | 控制方式 | 自動(可選ILDA,DMX512) |
| 7 | 防護等級 | IP66 |
| 8 | 振鏡掃描角度范圍 | ±30°(光學角) |
| 9 | 振鏡掃描速度(可選) | >50K(±30°,可選30K大鏡片) |
| 10 | 旋轉角度(選) | 水平0~360° |
| 激光器指標及參數 | ||
| 1 | 激光波長 | 綠光525nm，紅光635nm，藍光455nm |
| 2 | 輸出功率 | >30W,50W,60W,80W,100W |
| 3 | 工作方式 | 連續 |
| 4 | 光束模式 | 近TEM00 |
| 5 | 光斑尺寸（1米處） | <6mm～12mm |
| 6 | 發散角 | <1.2～2.2mrad |
| 7 | 工作溫度 | -45℃～45℃ |
| 8 | 預熱時間 | 1～10分鐘，隨環境溫度不同有所差異 |
| 9 | 冷卻方式 | 風冷 |
| 10 | 激光 等級 | ClassIV |
| 11 | 調制工作方式(可選) | TTL，調制頻率>10kHz |
| 激光器芯片驅動電源及溫度控制系統參數 | ||
| 1 | 電源電壓 | DC5～48V |
| 2 | 輸出電壓自適應范圍 | 0～90%Vin |
| 3 | 電流精度 | (1.5%Iout+0.03)A |
| 4 | 電流紋波 | <0.02A |
| 5 | 方波調制上升沿 | (69*RD+21)us |
| 6 | 溫度控制精度 | <0.03℃ |
| 7 | 溫度漂移 | <0.03℃ |
| 8 | 保護功能 | 過壓、過流、過溫 |
產品配置:
| 名稱 | 產地 | 構成說明 |
| 激光部分 | 日本日亞，日本三菱 | 激光器芯片 |
| 青島華爍光電 | 激光器芯片驅動電源電源及溫度控制模塊 | |
| 掃描系統 | 廣州 電子 | DT50BB,DT30plus高速振鏡、驅動板、驅動控制 |
| 傳動系統(選) | 青島華爍光電 | 高精度機械傳動加防干擾屏蔽電子滑環重載云臺 |
| 激光控制 | 青島華爍光電 | 激光表演控制器（內置） |
| 光學鏡片 | 青島華爍光電 | 寬帶全反鏡、寬帶增透鏡、合光鏡、整形鏡 |
| 光學平臺 | 青島華爍光電 | 高導熱光路合成調整平臺 |
| 開關電源 | 臺灣明緯 | 激光表演電源、振鏡電源、保護電源 |
| 防護機殼 | 青島華爍光電 | 高防護機殼（防雨、防塵、防銹、防腐蝕） |
| 配電控制箱 | 青島華爍光電 | 穩壓 漏電保護 時間控制開關 |
| 信號電纜 | 日本Nissei | 8×0.14 |
| 電源線 | 日本Nissei | 5×0.75 12×0.75 |
| 電源插頭 | 威浦WEIPU | 威浦WEIPU 防水航空插座 SP21 |
| 散熱風機 | 臺達 | 臺灣臺達大風量風扇 |
| 加熱器(選) | ENMG | 陶瓷半導體PTC |
| 導電滑環(選) | MOFLON/默孚龍 | MOFLON/默孚龍 12×10A |
| 光電傳感器(選) | 韓國奧托尼克思 | PS12-4DN |
| 磁性傳感器(選) | 俄羅斯 | GPS-14A |
| 調速電機(選) | 臺灣T.W.T東煒庭 | 4RK25RGN-C |
| 齒輪減速箱(選) | 臺灣T.W.T東煒庭 | 4GN100K |
| 電機調速器(選) | 臺灣T.W.T東煒庭 | US52-25W |
| 步進電機(選) | 深圳雷賽 | 86HS45 |
| 驅動器(選) | 深圳雷賽 | DMA860H |
恒溫系統(選)：
本系統專為寒冷地區客戶選配，專門負責維持激光燈機箱內部的工作環境溫度，確保各系統（特別是激光器）在適宜的溫濕度環境下工作。該系統一直處于工作狀態,當機箱內部溫度低于5℃時，加熱系統自動工作，直至機箱內部溫度達到15℃時停止加熱；若遇到極端惡劣天氣，導致機箱內部溫度低于零下10℃或高于65℃時，激光系統會自動關閉，停止工作，避免激光器超負荷運行，這一舉措可大大的延長激光器的使用壽命。本系統對寒冷地區的戶外使用環境而言至關重要。
控制方式：
▲ 自動模式：只需保證電源正常即可在設定時間范圍內自動工作，實現無人值守。
▲ ILDA接口：采用ILDA國際通用激光控制信號標準接口，使用選配的控制器（美國pangolin）及軟件進行控制。除地標效果外，還可進行激光動畫表演。利用配套軟件可方便輸入文字實時播放。
▲ DMX512方式：利用內置的控制板，可用DMX512控臺進行激光效果的編排控制，方便與其他燈光控制協同表演。
控制系統：
采用美國Pangolin公司的FB4激光表演控制系統，該控制系統內置多個激光演示效果，還有大量的圖形庫可插入客戶自己的圖框或從所附的數千幅剪貼圖中選擇。擁有進的功能，包括用于超平滑移動的16位分辨率、用于可提供明亮色彩的六色信道、產生現實場景的圖象屏蔽、同時使用32個軌道（對象）、三維數據庫和位圖轉換為激光輪廓圖的自動追蹤。
a)圖形豐富
提供的表演軟件自帶大量的圖形庫，約有上百個節目及上萬幅激光表演圖形素材，客戶可以自由組合。節目包括空間效果、幾何圖形、帶故事情節的動畫，可以提供RASTER、位圖直接通過軟件逐行掃描，輸出圖像。
b)使用方便
本系統操作界面友好，可以直接用鼠標或鍵盤控制，計算機可以同步顯示所表演的圖形，編輯的圖形也可以實時播放出去。
c)高穩定性
軟件自帶DSP硬件解碼卡，對于計算機運行環境適應性強，具有設備無關性。只要計算機能正常工作，就能 的運行。
d)支持多媒體
可以支持MP3、 AVI、 MIDI、 WAV、 RealPlayer等多種文件格式。
e)可以實時控制
可以隨時隨地對激光設備進行實時地控制。
控制傳輸網絡：
控制傳輸采用全光纖網絡，可靠性高、操控實時。
光纖的傳輸速率可達Gbps級，信號衰減及損耗非常小，光纖具有不受電磁干擾或噪聲影響的 特征（無防雷隱患），適宜在長距離內保持高數據傳輸率，而且能夠提供很好的 性。
產品圖片：

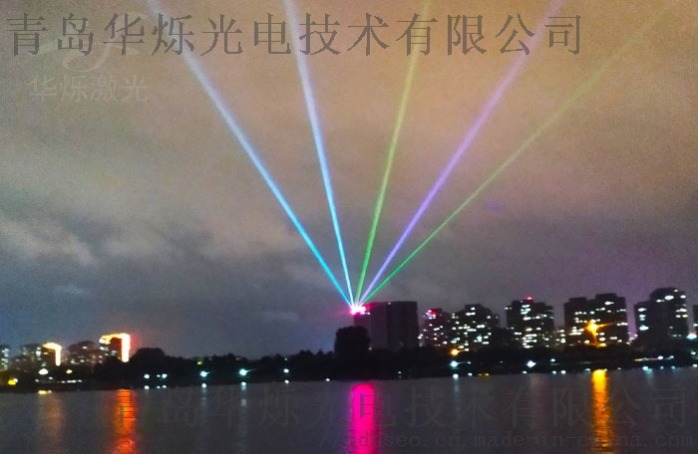

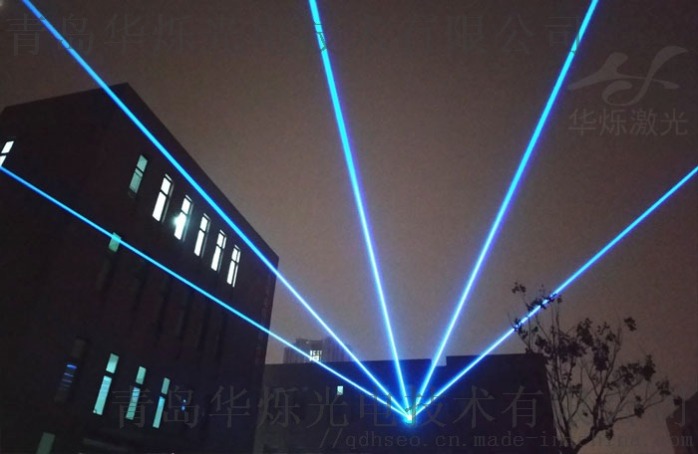

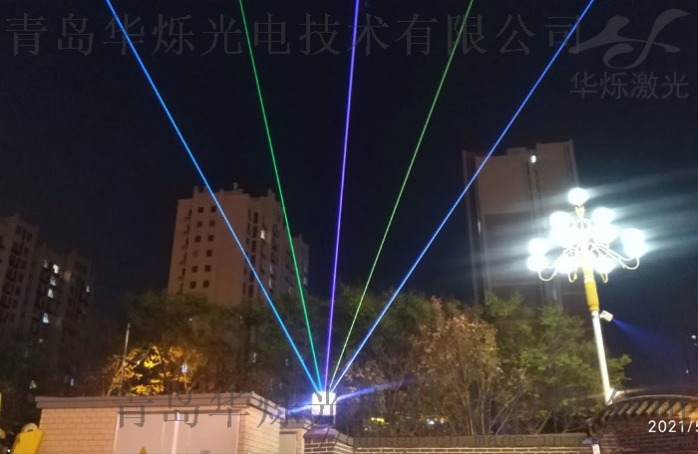

產品效果圖:
