| 品牌 : | 三科 | 型號 : | F343X |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 類型(通道位置) : | 二通式 | 驅動方式 : | 手動 |
| 介質溫度 : | 常溫 | 工作壓差 : | 0 |
| 產品別名 : | 盲板閥 | 適用范圍 : | 各種工況 |
| 流動方向 : | 單向 | 用途 : | 截止 |
| 適用介質 : | 煤氣等有毒、有害、易燃的氣體 | 壓力環境 : | 低壓 |
一、產品概述：

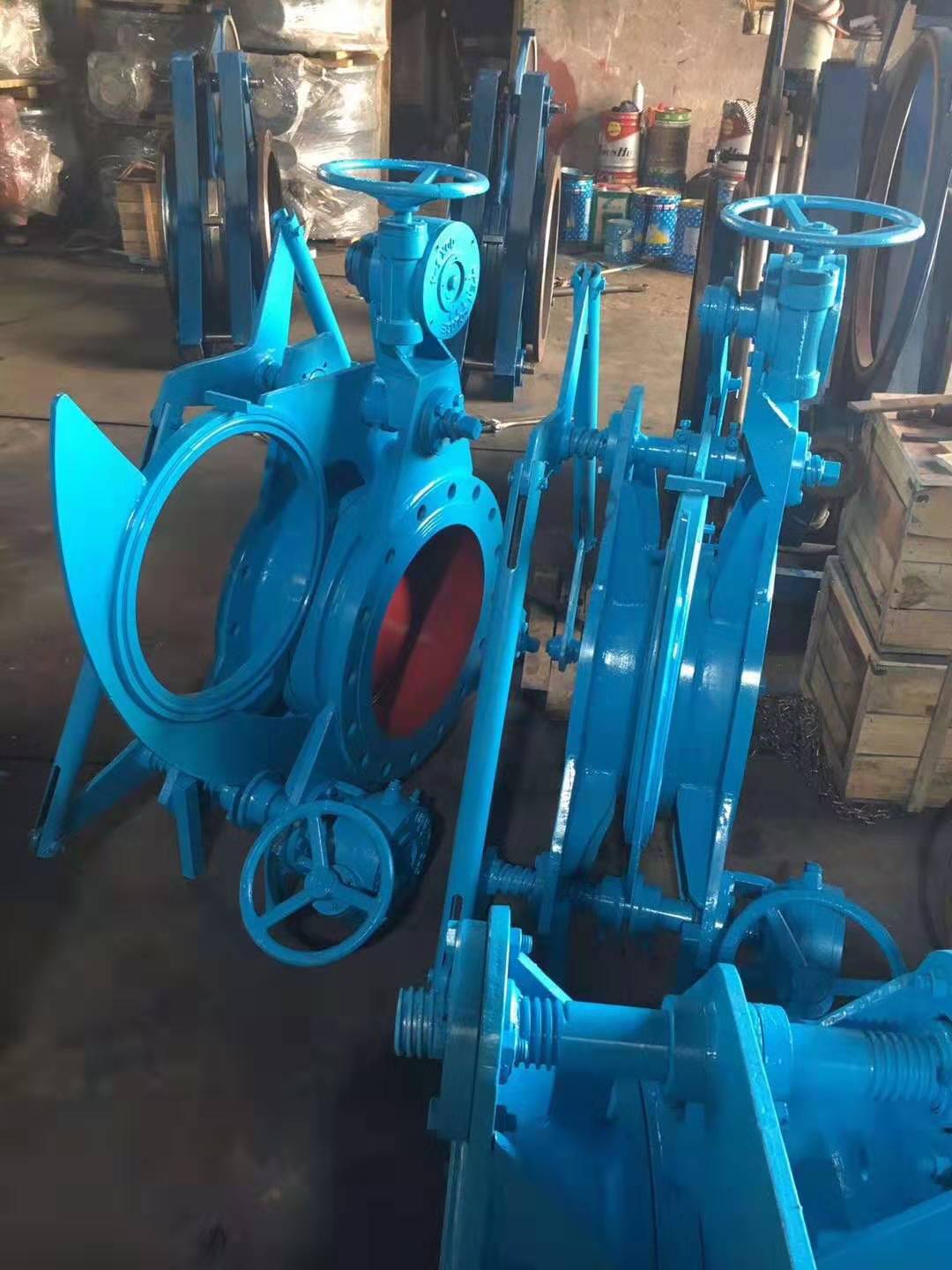

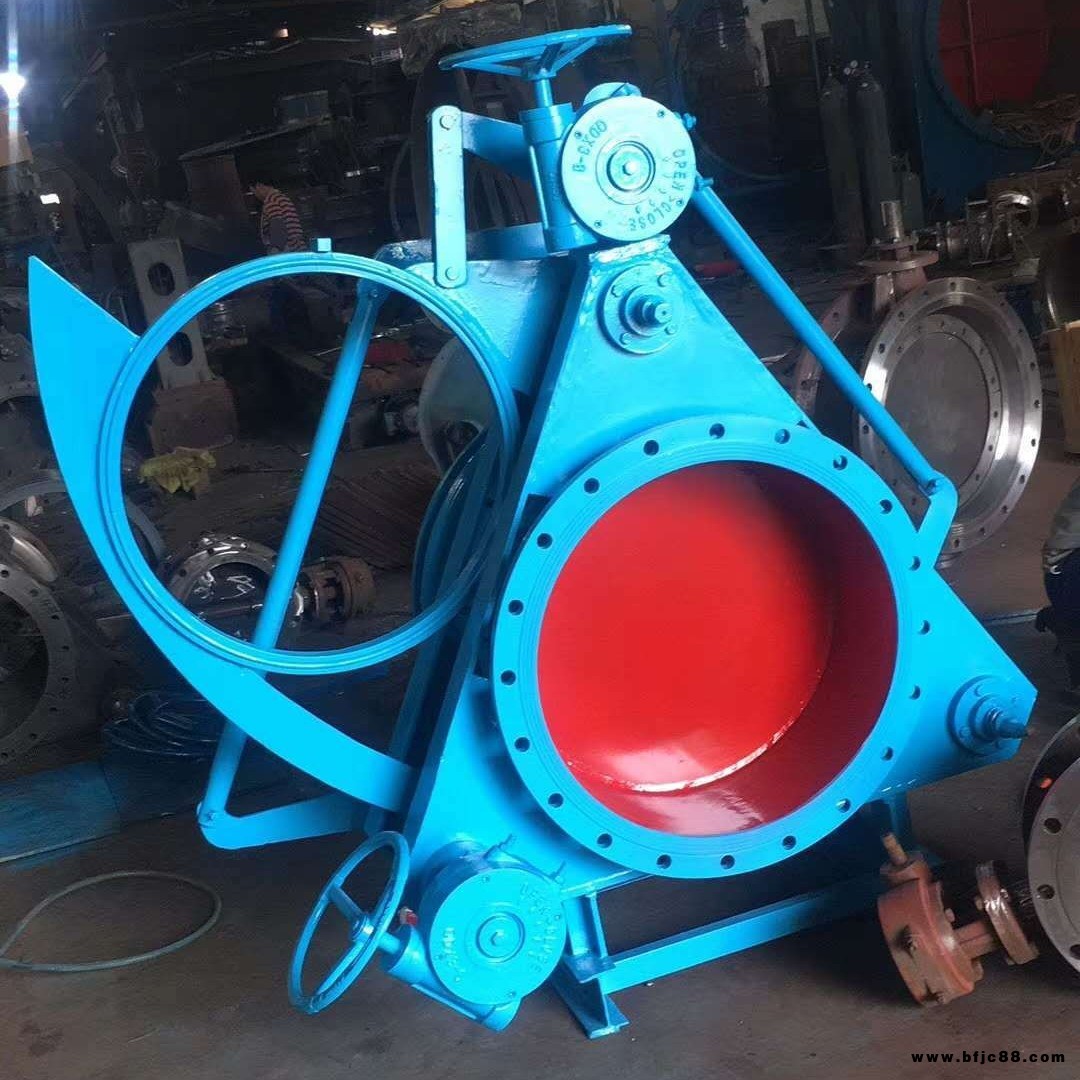

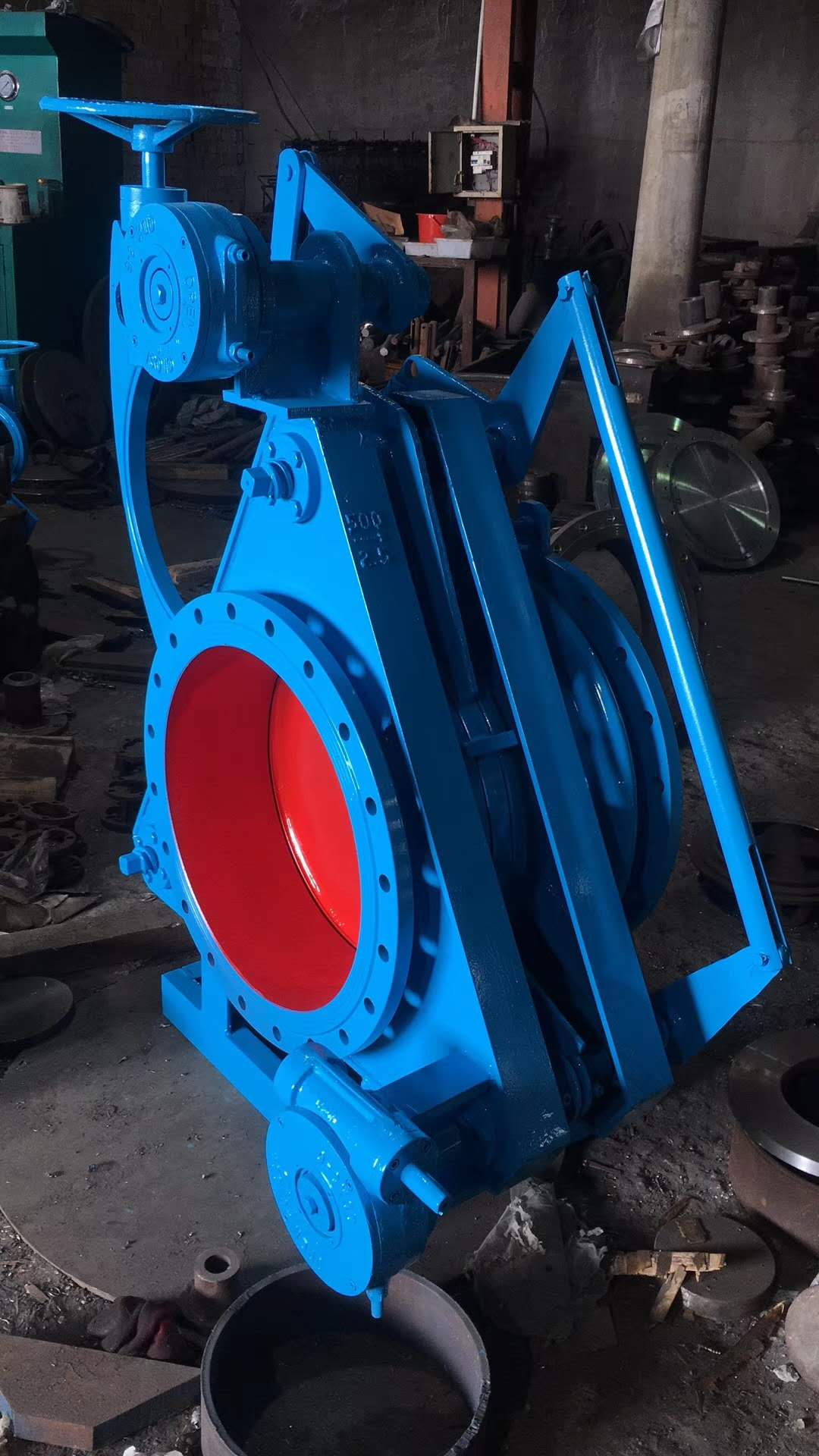

F343X蝸輪式盲板閥也稱渦輪扇形眼鏡閥，瓣閥，扇形閥，由左閥體，中閥體，右閥體，扇形盲板，螺母，不銹鋼補償器，兩個蝸輪傳動機構等組成，以其優越的性能為冶金、化工、環保等行業的有毒、有害、易燃?xì)怏w管路實現自動化控制提供了一種安全、可靠的隔斷設備。
二、結構原理：
F343X蝸輪式盲板閥由三根螺桿連接，將三個閥體固定在基座上，形成剛性結構。中間閥體和右閥體由不銹鋼膨脹管連接。左，中閥體分別由兩根左右梯形螺紋的三根螺桿連接，三根螺桿同時向前或向后轉動。兩個閥體壓縮（或分離）。三個螺桿中的一個在螺桿的中部裝有盲板，盲板繞軸旋轉。以下兩個螺桿與盲板的定位塊安裝在同一位置。當盲板旋轉時，可以防止盲板漂移并且可以刮傷密封環。其中一個螺桿配有蝸輪傳動機構，以實現松動和夾緊。閥體的用途。
三、產品性能：
公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
強度試驗壓力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | |
＜120 | ＜250 | ＜300 | ||
適用介質 | 煤氣等有毒、有害、易燃的氣體 | |||
采用標準 | 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準 | |||
主要零部件材料 | 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠 | |||
四、連接尺寸：
DN | D | D1 | b | n-φd | L |
300 | 440 | 395 | 22 | 12-φ22 | 500 |
350 | 490 | 445 | 22 | 12-φ22 | 500 |
400 | 540 | 495 | 22 | 16-φ22 | 600 |
450 | 595 | 550 | 24 | 16-φ22 | 600 |
500 | 645 | 600 | 24 | 16-φ22 | 600 |
600 | 755 | 705 | 24 | 20-φ26 | 600 |
700 | 860 | 810 | 26 | 24-φ26 | 800 |
800 | 975 | 920 | 26 | 24-φ30 | 800 |
900 | 1075 | 1020 | 28 | 24-φ30 | 800 |
1000 | 1175 | 1120 | 30 | 28-φ30 | 800 |
1100 | 1275 | 1220 | 30 | 28-φ30 | 800 |
1200 | 1375 | 1320 | 30 | 32-φ30 | 800 |
1300 | 1475 | 1420 | 32 | 32-φ30 | 800 |
1400 | 1575 | 1520 | 32 | 36-φ30 | 850 |
1500 | 1675 | 1620 | 32 | 36-φ30 | 850 |
1600 | 1790 | 1730 | 32 | 40-φ30 | 850 |
