| 品牌 : | 三科閥門 | 型號 : | Z43WF |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | 齊全 | 適用介質 : | 水 |
| 密封形式 : | 軟密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
一、特點：

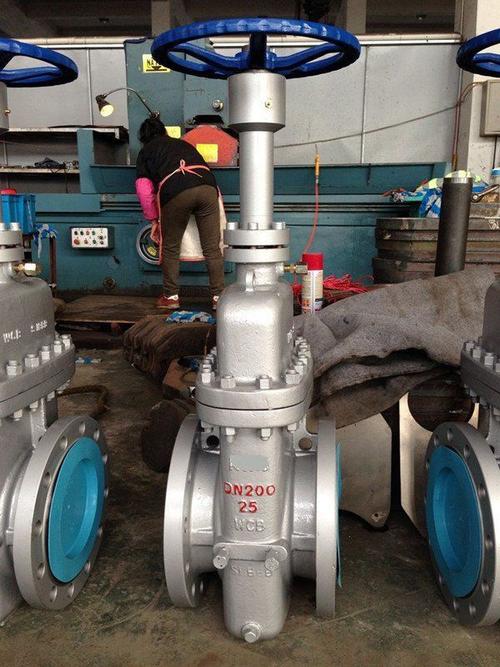

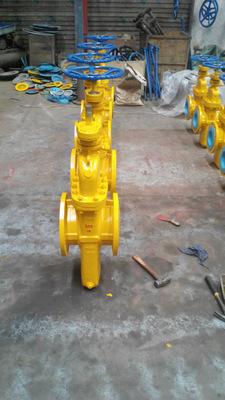

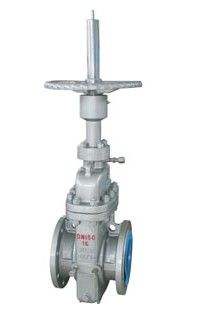

1、Z43WF無導流孔平板閘閥閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線?
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能 可靠，真正達到零泄漏；解決了通用閥門填料處 容易外漏的弊病?
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全?
5、全封閉結構，防護性能好，可適應全天候要求
6、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。?
7、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。?
8、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
9、軛架套管 – 鋁青銅軛架套管配置針形止推軸承，zui大程度減少操作扭矩。?
10、 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。
11、 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現zui好的閥帽密封。
12、 閥座環 – 焊接閥座環垂直于流動通道，易于維護。
??
?
二、執行標準：
設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 壓力-溫度 | 產品標識 |
JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
API6D | API6D | ANSI-16.5 | API6D | ANSI B16.34 | MSS SP-25 |
?
三、性能規范：
設計等級 | 常溫下試驗壓力（MPa） | 適用溫度℃ | 適用介質 | |||||||
殼體 | 左密封 | 左密封 | 低壓密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
公稱壓力PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～50 | -45～21 | -2～121 | H2S和CO2總含量大于500mg/m2的介質 | 石油天然氣、水等 |
2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||||
6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
磅級Lb | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||||
300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||||
?
四、主要零部件材料：
閥門/閥蓋 | WCB | WC6 | A352-LCB | A351-CF8M |
閘板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
閥桿 | 2Cr13 | 2Cr13 | A182-A6a | A182-A316S |
閥座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
填料 | NBR/FPM | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE+FPM | |
?
墊片 | - | |||
螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 |
適用介質 | 水、油口、蒸汽 | 蒸汽、油品 | 、乙烯 | 類 |
