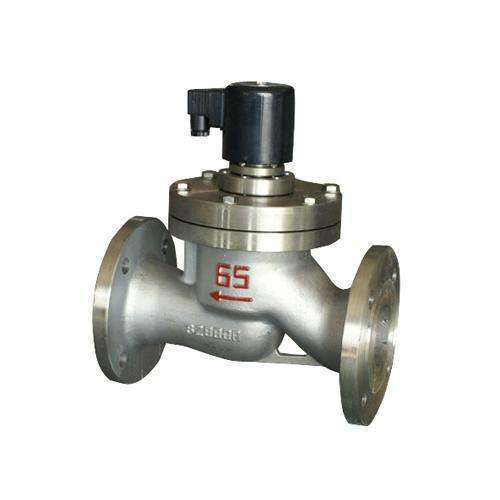

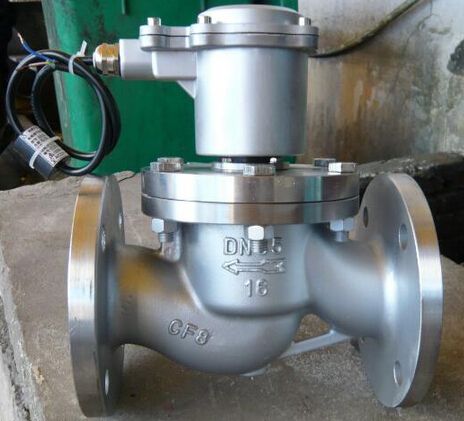

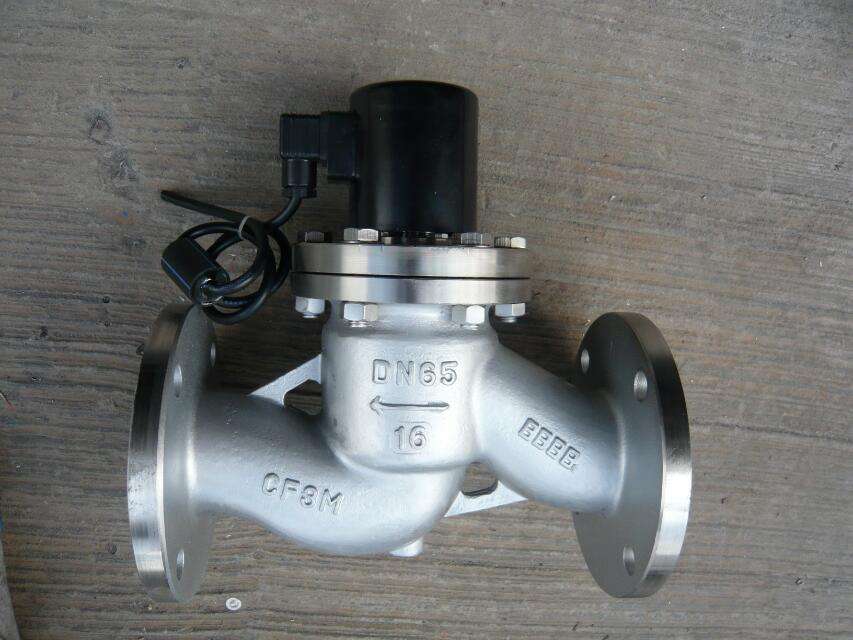

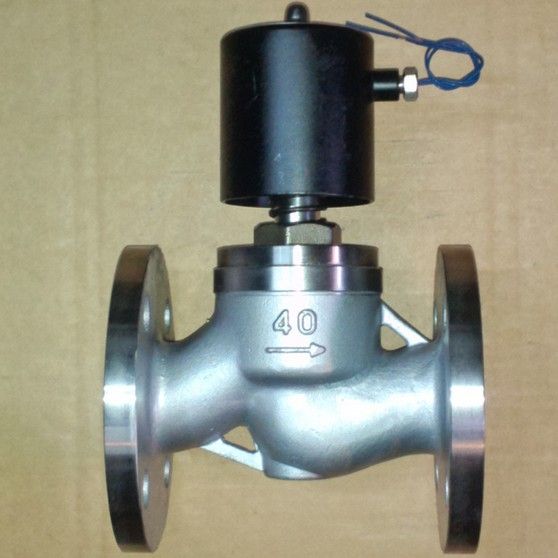

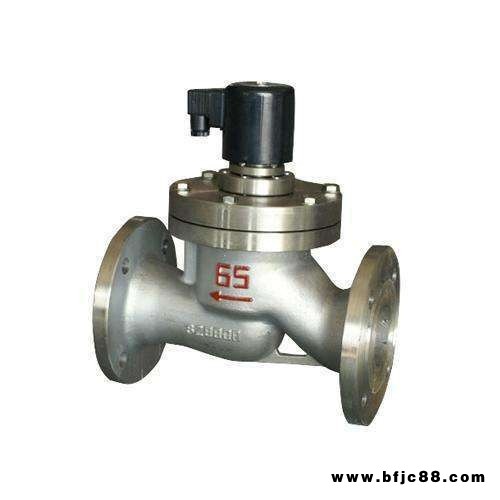

ZCK蒸汽電磁閥

一、 ZCK蒸汽電磁閥簡介：
          ZCK蒸汽電磁閥是進行氣動開關控制的執行機構，常用作壓縮空氣管路的通斷開關；它不僅能和脈沖氣流，應用于脈沖信號發生器配套，產生脈沖氣力輸送線上；也適用于其他以壓縮空氣為介質的氣動自控線上；廣泛應用于建材、化工冶金、水泥、塑料、糧食等部門；

二、工作原理：
           ZCK蒸汽電磁閥通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
    常閉型：電磁閥正常在關閉狀態下。當線圈通電，產生電磁力將活動鐵芯吸上，閥口開啟，呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，呈關閉狀態。
    常開型：電磁閥正常在開啟狀態下。當線圈通電時，產生磁力，銜鐵在磁力作用下下移，閥門關閉。當線圈斷電后，磁力為零，由于彈簧作用上升，主閥打開，閥門開啟。

三、安裝與維護：
1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或?yàn)R水的地方。電磁閥應垂直向上安裝。
2、電磁閥應保證在電源電壓為額定電壓的15%|10%波動范圍內正常工作。
3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。
4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。
5、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
6、接管時注意，密封材料不可使用過量，如螺紋連接時，接管外螺紋長度不可超過電磁閥內螺紋的有效長度，并在外螺紋前端半螺距處用銼刀倒棱，自螺紋2牙處開始纏繞密封帶，否則過量的密封帶或粘結劑殘?jiān)M(jìn)入電磁閥的內腔會引起故障。
7、在管道鋼性不足或有水錘現象的情況下，建議把閥前后管子用支架或其它方式固定，以防電磁閥工作時引起振動。
8、電磁閥安裝后經檢查前期準備試驗工序完成后，須通入流體試動作3~5次，確認正常后方可投入正式使用。
9、與電磁閥相關的電源控制線路及設施，如繼電器、開關和接觸器等應連接牢固、不得有松動或振動，電氣回路要接入相應的保險線，作為電氣回路的保護，否則將影響電磁閥的正常工作或損壞。

四、技術參數：

五、外形尺寸：
