| 品牌 : | 三科閥門 | 型號 : | FGP4X |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 復合式 | 材質 : | 鑄鋼 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 配件 | 驅動方式 : | 自動 |
| 適用介質 : | 水 | 類型(通道位置) : | 二通式 |
一、產品概述：

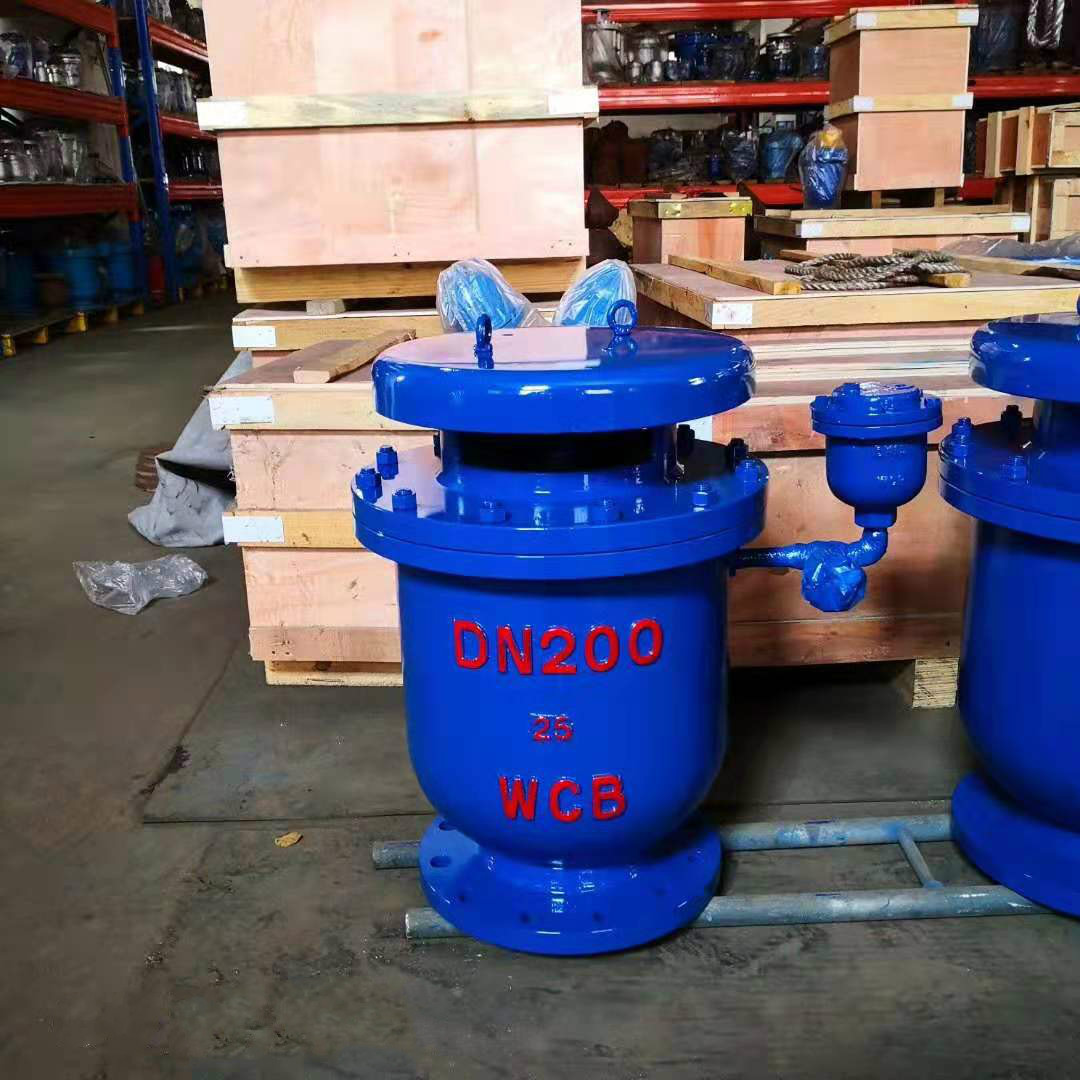

? ? FGP4X復合式高速排氣閥安裝于有可能高速進排氣的地方，充水時高速排除管道中的空氣，在管道放空時吸入空氣保持排水通暢，管道正常工作時可以不斷地排除析出的空氣。在有可能產生水錘的時候使空氣自動進入，避免產生負壓，防止或減緩水錘的危害。
二、工作原理：
? ?FGP4X復合式高速排氣閥是一種設有大、小進排氣孔，同時具有微量排氣閥和大量進排氣閥功能的復合式高速進排氣閥，其在水泵啟動初，通過主閥大量快速的排出管網中的空氣；在系統管網正常工作工況下，微量排氣閥不斷的將管網中集結的空 出，以減少因之可能產生的多種不利后果；在系統停泵時，當水泵反轉，系統管網中的水快速回流而在管道內部形成負壓時，主閥快速大量吸氣，補充管道內的負壓，從而避免爆管事故發生；在管線檢修需要泄水時，主閥打開大量吸氣，確保管線安全。
三、產品特點：
1、充水時高速排氣，不怕吹堵。 ??
2、放水時高速吸氣。 ??
3、壓力下微量排氣。
四、零部件材料：
| 名稱 ? ? ? ? ? | 材料 ? ? ? ? ? | 名稱 ? ? ? | 材料 ? ? ? ? ? |
| 閥體 | 球墨鑄鐵 | 閥蓋 | 球墨鑄鐵 |
| O型圈 | NBR | 活塞架 | 鋁青銅 |
| 密封環 | NBR | 活塞 | 不銹鋼 |
| 浮球 | 不銹鋼 | 排氣罩 | 球墨鑄鐵 |
| 微量排氣閥 | 鑄鐵 | - | - |
五、連接尺寸：
公稱通徑 | 外形尺寸 | 法蘭尺寸 ? ? ? ? ? ? ? ? ? ? ?? | ||||
L | H | D2 | D1 | t | n-d | |
DN50 | 250 | 260 | 165 | 125 | 19 | 4-19 |
DN80 | 315 | 340 | 200 | 160 | 19 | 8-19 |
DN100 | 413 | 334 | 220 | 180 | 19 | 8-19 |
DN150 | 580 | 520 | 285 | 240 | 19 | 8-23 |
DN200 | 668 | 640 | 340 | 295 | 22 | 8-23 |
DN250 | 770 | 780 | 395 | 350 | 22 | 12-23 |
DN300 | 850 | 920 | 445 | 400 | 24.5 | 12-23 |
