| 品牌 : | 三科閥門 | 型號 : | P41X |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 驅動方式 : | 自動 | 適用介質 : | 水 |
| 類型(通道位置) : | 二通式 |
一、產品概述：

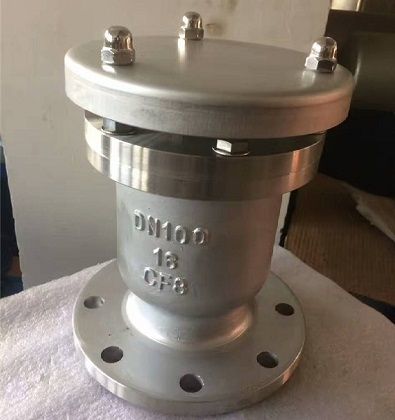

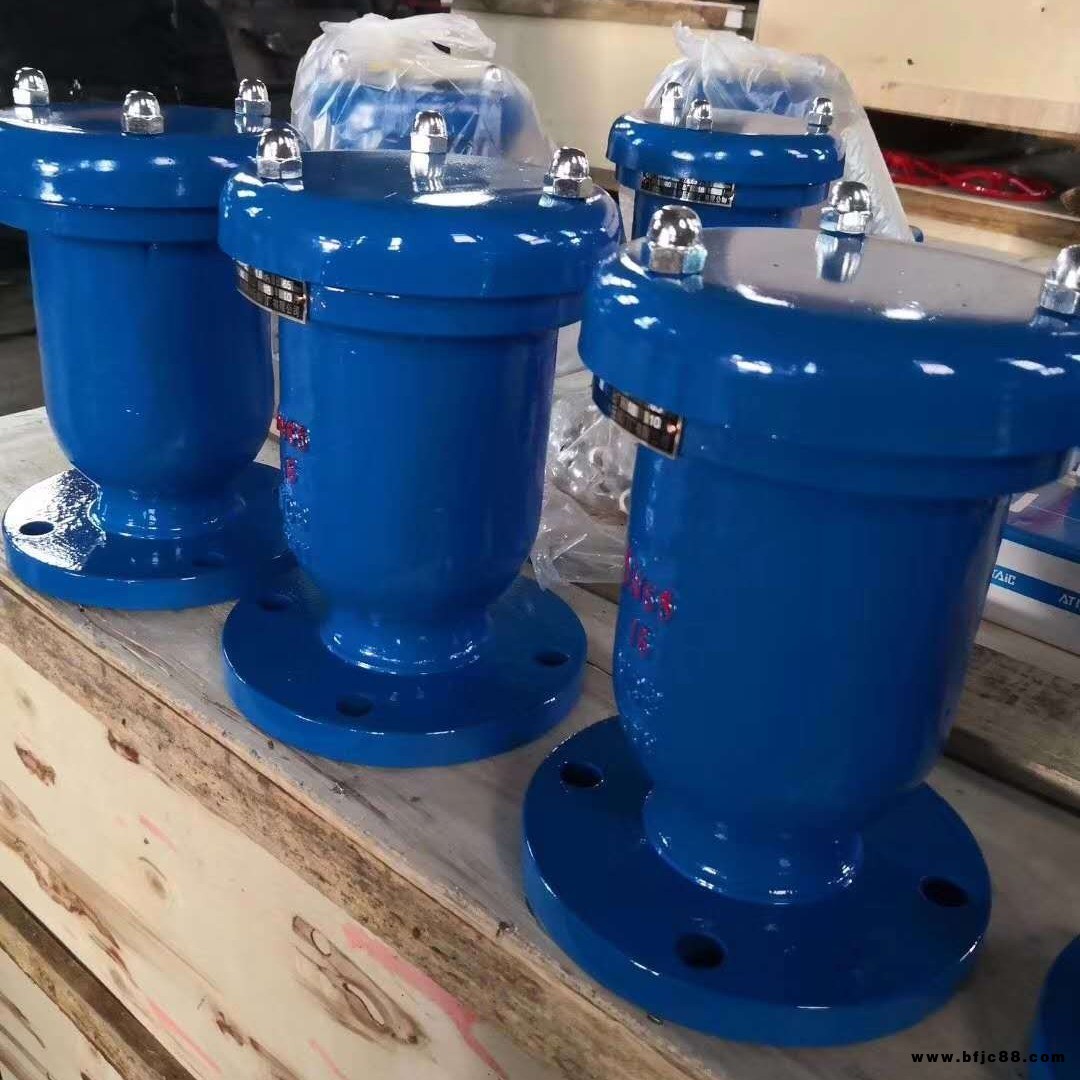

? ? ? ?P41X單口快速排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
二、工作原理：
? ? ? ?P41X單口快速排氣閥主要是利用水對不銹鋼浮球的浮力作用特性原理,當排氣閥水位上升,在排氣的同,浮屬到水的浮力作用,自動上浮,直到與排氣口的密封面接,到一定壓時球會自動關閉,當閥內水位降低時,球會隨水位下降而下降,這時就會通過排氣口向管道注入大量空氣,裝在管道上后,利用水對浮球的慣性自動開啟/關閉排氣口。管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空 完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
三、產品特點：
1、能夠排除管道中的氣體，減少阻力節約能源。
2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼，使用壽命長，安全可靠。
四、連接尺寸：
| 公稱通徑 （DN） ? | D ? ? ? | D1 ? ?? | D2 ? ?? | D3 ? ?? | H ? ? | Z-Φd ?? |
| 25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
| 50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
| 80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
| 100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
| 150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
| 200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
